اطلاعات پروژه بیمارستان روزبه:
طراحی واجرای سیستم پایدارسازی گود به روش های سازه نگهبان خرپایی ونیلینگ
و خاکبرداری
محل پروژه: تهران – کارگر جنوبی
مساحت زمین: 1600 مترمربع
سطح پایدارسازی: 1700 مترمربع
عمق گود: 12 متر
شرح کلی پروژه بیمارستان روزبه:
گود ساختمان بیمارستان فوق تخصصی (پلی کلینیک) روزبه یکی از پروژه های پایدارسازی گودهای عمیق شرکت ایستاسازه واقع در منطقه 11 شهرداری تهران می باشد. این پروژه در زمینی به مساحت تقریبی 1600 متر مربع و در خیابان کارگر جنوبی واقع شده است. شرکت ایستاسازه در این پروژه مسئولیت طراحی و اجرای پایدارسازی دیواره های گود و انجام عملیات خاکبرداری، بارگیری و حمل خاک را عهده دار شده است. مطابق با نقشه های ارائه شده توسط کارفرمای محترم و بازدید میدانی انجام شده توسط همکاران دفتر فنی و مهندسی و طراحی صورت گرفته برای سازه پروژه، عملیات اجرایی تا تراز زیر پی سازه یعنی تا عمق منفی 12 متر از تراز مبنا، صورت پذیرفت. در این پروژه اجرای اعضای پایدار کننده همچون سازه نگهبان خرپایی و میخ کوبی (نیلینگ) با طول ها و قطرهای مختلف در دستور کار همکاران اجرایی شرکت ایستاسازه قرار گرفته است. مطابق با بررسی های انجام شده و برآورد همکاران دفتر فنی و مهندسی، سطح کل نهایی دیواره های پایدارسازی شده برابر 1700 متر مربع می باشد. مجموع طول حفاری گمانه ها جهت نصب عناصر تسلیح همچون میخ ها بیش از 1500 متر بوده است. عملیات خاکبرداری و حمل خاک حاصل از آن به حجم تقریبا 17000 متر مکعب در این پروژه انجام شده است. یکی از موارد حائز اهمیت در فرآیند طراحی و اجرای این پروژه، انجام عملیات گودبرداری و پایدارسازی دیواره ها در کنج های محدب دیواره خاکی در بخش جنوبی پروژه می باشد.
چالش های پروژه بیمارستان روزبه:
به طور کلی وضعیت عوارض مجاور گود، سربارهای مربوط به آنها و کسب رضایت همسایگان برای عملیات حفاری و اجرای میخکوبی (نیلینگ) و انکراژ (مهارگذاری) از عوامل بسیار موثر و تعیین کننده در طراحی و اجرای پروژه های پایدارسازی و گودبرداری در محیط های شهری هستند. با توجه به عمق گودبرداری، ابعاد زمین، وجود یا عدم وجود مجوز حفاری، وضعیت و جنس لایه های خاک محل، سطح آب زیرزمینی و سایر عوامل موثر در انتخاب روش پایدارسازی گود، می توان روش های مختلفی را برای پایدارسازی دیواره های گود انتخاب و استفاده کرد. این روش ها بنا به امکان سنجی انجام شده بر اساس مزایا و محدودیت های هر روش و نهایتا بر اساس تصمیم کارفرما بنا به ملاحظات اقتصادی، زمانی، محیط زیستی و … اتخاذ می شود.
پروژه پایدارسازی دیواره های گود بیمارستان روزبه که در منطقه 11 تهران واقع شده است، جنب خیابان کارگر جنوبی می باشد. خیابان کارگر جنوبی در ضلع شرقی پروژه واقع است و بنا به درخواست کارفرمای پروژه مبنی بر عدم انجام هرگونه عملیات حفاری در دیواره های این ضلع، امکان پایدارسازی دیواره ضلع شرقی گود به روش نیلینگ و انکراژ امکان پذیر نبوده است. در دیواره شمالی که مربوط به حیاط ساختمان مجاور بوده است نیز اجازه عملیات حفاری و اجرای نیلینگ و انکراژ وجود نداشت. ضلع جنوبی و غربی پروژه مربوط به زمین های متعلق به بیمارستان روزبه است که در این اضلاع مجوز حفاری وجود داشته است. محدوده گودبرداری در بخش جنوبی به شکلی است که دارای چندین کنج بیرونی یا محدب است که دارای چالش های مختص به خود در حین طراحی و اجرای سیستم پایدارسازی است. عمق گودبرداری در بخش های مختلف زمین با توجه به نوع کاربری آن بخش، اندکی متفاوت بوده و حداکثر عمق گود از تراز صفر پروژه تقریبا 11 متر است.
طبق مطالعات ژئوتکنیک انجام گرفته سطح آب زیر زمینی در محل پایین تر از تراز پی قرار دارد و در حین اجرای عملیات پایدارسازی و حفاری چاه ها نیز به سطح آب زیر زمینی برخورد نگردیده است. با توجه به وضعیت شرح داده شده، برای پایدارسازی دیواره های شمالی و شرقی پروژه از روش خرپا و برای دیواره جنوبی و غربی پروژه از روش میخکوبی استفاده شده است. انتخاب این روش ها بنا به درخواست کارفرما یا منوط به وجود یا عدم وجود مجوز حفاری بوده است. البته لازم به توضیح است که کابل های برق متعلق به بیمارستان روزبه از جنب پروژه عبور می کند. همچنین ضلع جنوبی محل عبور لوله گاز می باشد که موجب ایجاد محدودیت و چالش در حفاری نیل ها در بخش های مذکور می گردید. در ضلع شرقی در هنگام پنل برداری لوله ای مشاهده گردید که دقیقا چسبیده به دیواره گود واقع شده بود. همچنین در همین ضلع در هنگام حفاری چاه های مربوط به اعضای قائم خرپا به تعداد قابل توجهی چاه و انباره برخورد گردید. همچنین حفره ای با ابعاد قابل توجه ما بین دو عضو قائم خرپا در ضلع شرقی (مجاور خیابان کارگر جنوبی) و به هنگام پنل برداری مشاهده گردید که حفره مذکور با مصالح سبک، پر شد. بر خلاف اعلام اولیه، خاک موجود در زمین نیز دارای حدودا 4 متر خاک دستی بود. در هنگام پنل برداری خاک دیواره ریزشی بود که فضای پشت مش ها توسط پوکه پر و شاتکریت زده شد. همچنین در عمق 4 متری از سطح زمین یک پی قدیمی وجود داشت که می بایست تخریب و نخاله های آن به خارج از محدوده گود منتقل می گردید. با توجه به وجود فضای کافی در زمین پروژه عملیات ساخت و نصب اعضای فولادی مربوط به خرپا در محل انجام گردید.
سهولت تردد ماشین آلات اجرایی مربوط به عملیات گودبرداری و پایدارسازی مثل کامیون ها، ماشین آلات خاکبرداری و بارگیری خاک، کمپرسی های حمل خاک و جرثقیل های مورد نیاز برای بالا بردن و نصب اجزای سیستم پایدارسازی همچون شمع های فولادی بسیار حائز اهمیت و تعیین کننده می باشد. از جمله چالش های پیش روی موجود در عملیات پایدارسازی و خاکبرداری این گود، موقعیت آن و وضعیت ترافیکی منطقه بود که موجب صعوبت در عملیات پایدارسازی گردید. همچنین در هر پروژه گودبرداری در محیط شهری، مدیریت و برنامه ریزی دقیق و درست جهت انجام عملیات خاکبرداری و بارگیری و حمل خاک بسیار حائز اهمیت می باشد. در پروژه حاضر نیز با توجه به وجود عوامل مختلف و تأثیرگذار بر زمان و هزینه نهایی، لزوم برنامه ریزی دقیق برای استفاده بهینه از ماشین آلات خاکبرداری همچون بیل مکانیکی بسیار حائز اهمیت و تعیین کننده بود.
راهکار های ارائه شده در پروژه بیمارستان روزبه:

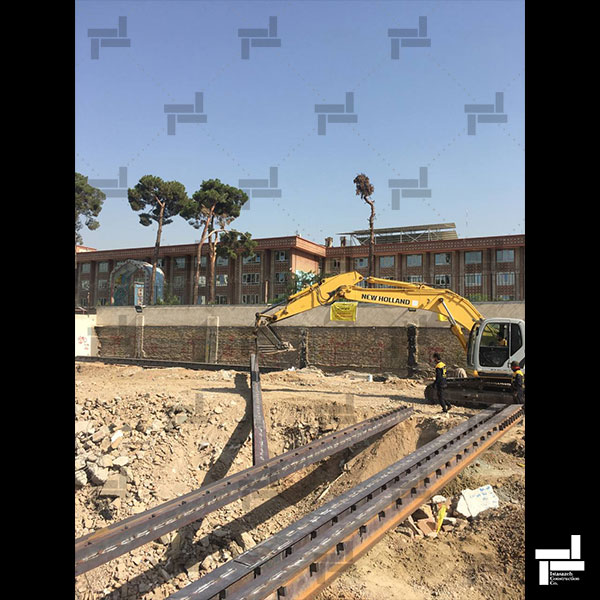

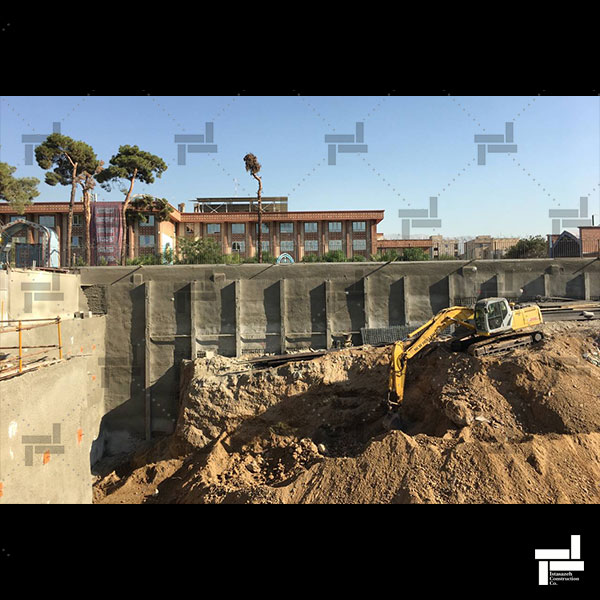

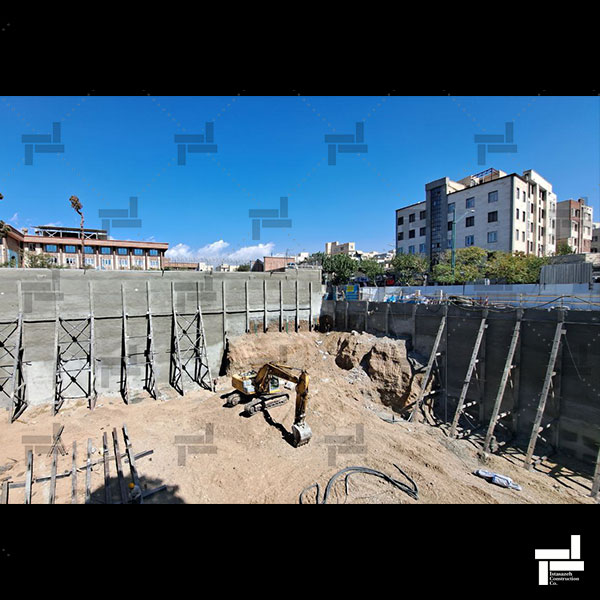

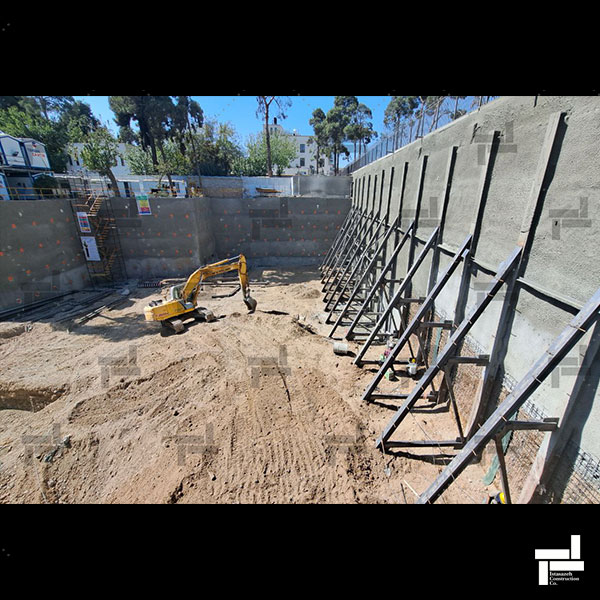

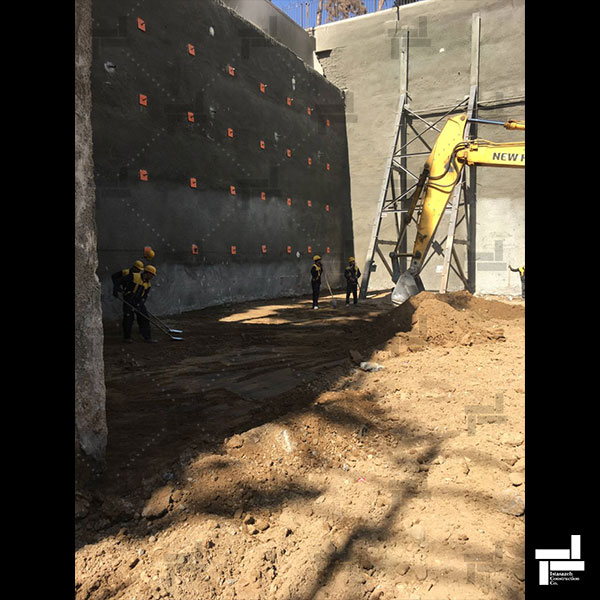

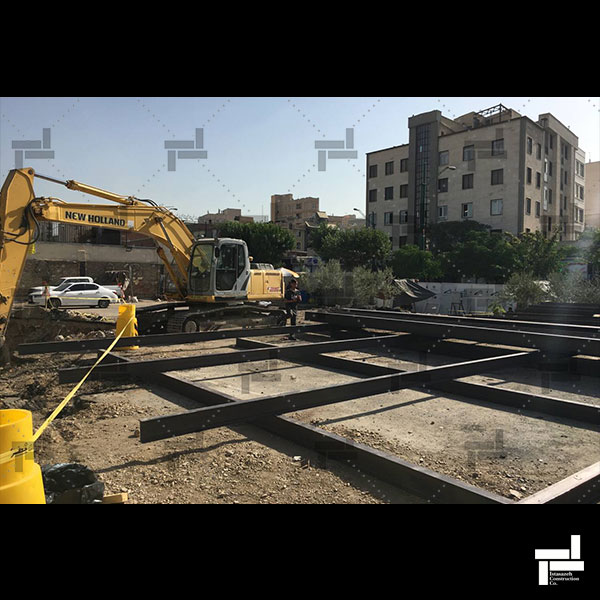

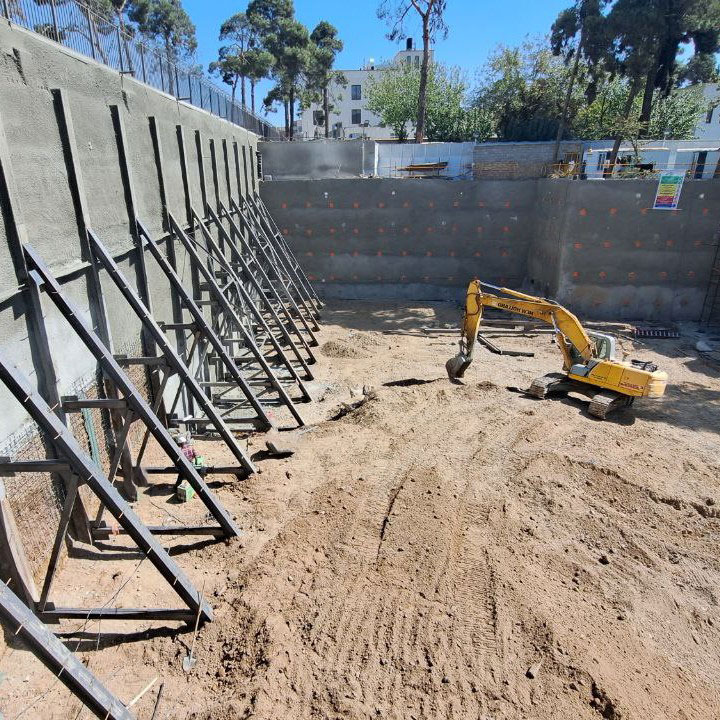

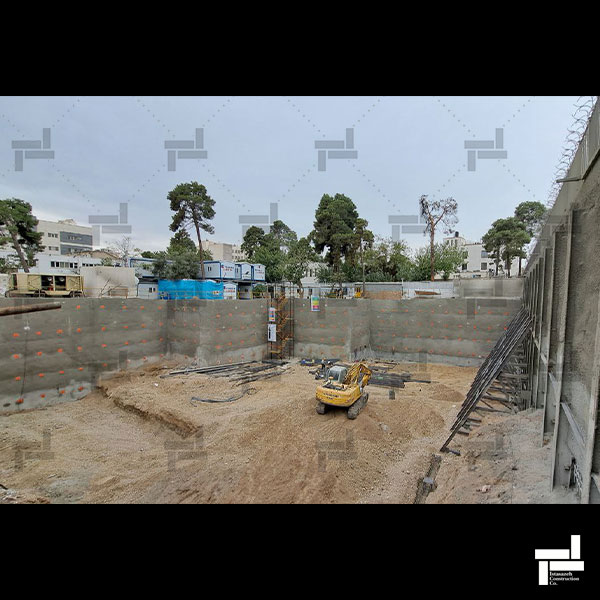

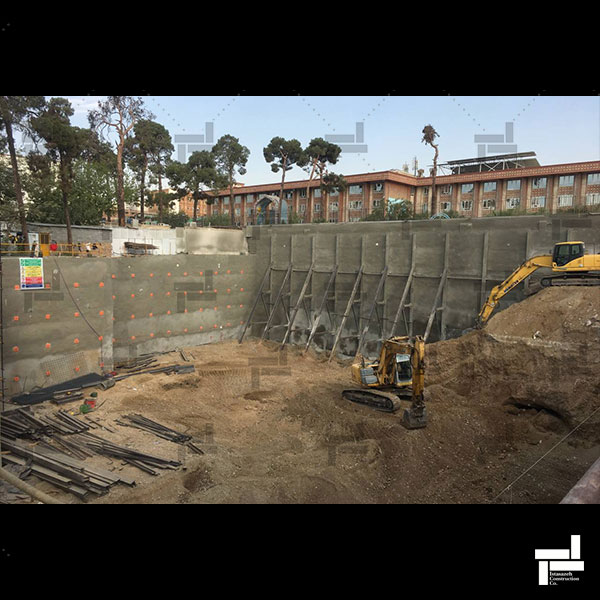

با توجه به وضعیت همجواری ها و عمق گود، دو روش خرپا و میخکوبی برای پایدارسازی موقت دیواره های گود پروژه بیمارستان روزبه تا زمان اجرای اسکلت و سازه دائم انتخاب گردید. در دو دیواره شمالی و شرقی به دلیل عدم صدور مجوز برای حفاری توسط همسایه شمالی و نیز درخواست کارفرما مبنی بر عدم حفاری در دیواره شرقی، پایدارسازی به روش خرپا انجام شد. در ضلع جنوبی و غربی پروژه از روش میخکوبی برای پایدارسازی دیواره ها استفاده شد. به هنگام حفاری چاه های مربوط به اعضای قائم ضلع شرقی به تعداد قابل توجهی چاه و انباره برخورد گردیده بود که خاک موجود در حین حفاری وضعیت ریزشی داشت. این مشکل توسط کول گذاری در هنگام حفاری چاه مرتفع گردیده است. بخش جنوبی محدوده گودبرداری دارای سه کنج محدب می باشد. برای پایدارسازی این بخش های پروژه بیمارستان روزبه به منظور ممانعت از برخورد عناصر حفاری (نیل ها) به همدیگر، تمامی حفاری ها به صورت افقی انجام شد. همچنین تراز نیل های موجود در دو دیواره مجاور در هر کنج محدب متفاوت اتخاذ گردید تا هیچگونه برخوردی در هنگام حفاری صورت نگیرد. همچنین لازم به ذکر است که با توجه به عبور تاسیسات زیرزمینی مانند کابل برق مربوط به بیمارستان روزبه و لوله گاز در بخش جنوبی پروژه تمامی حفاری ها با دقت و رعایت حریم کافی به منظور عدم برخورد به تاسیسات مذکور انجام گرفت. در بخش هایی از دیواره ها که خاک ریزشی بود فضای پشت مش ها توسط پوکه پر شد و سپس سطح مورد نظر شاتکریت شد. برای بررسی نشست و جابجایی های ایجاد شده و وضعیت پایداری گود و در واقع کنترل صحت فرضیات اولیه طراحی، عملیات پایش و مانیتورینگ تمامی دیواره ها به صورت دوره ای و منظم توسط تیم نقشه برداری شرکت انجام شد و نتایج حاکی از پایداری گود و کنترل تغییر شکل ها به شکل ایمن و مناسب است.
