تحلیل لرزه ای سازه های ژئوتکنیکی

سازه‌های ژئوتکنیکی شامل دیوارهای حائل، گودبرداری‌های مهاربندی‌شده، دیوارهای خاک‌ مسلح (Mechanically Stabilized Earth Walls)، شمع‌ها، سازه‌های زیرزمینی، تونل‌ها و سامانه‌های پایدارسازی شیب، بخش مهمی از زیرساخت‌های عمرانی و شهری را تشکیل می‌دهند. طراحی این سازه‌ها صرفاً بر اساس روش‌های استاتیکی نمی‌تواند پاسخ واقعی آنها را در هنگام زلزله پیش‌بینی کند.

بررسی خسارات ناشی از زمین‌لرزه‌های بزرگ در نقاط مختلف جهان نشان می‌دهد که بخش قابل توجهی از آسیب‌های ژئوتکنیکی نه به دلیل کمبود مقاومت نهایی مصالح، بلکه در اثر تغییرشکل‌های بیش از حد، افزایش فشار جانبی خاک، ناپایداری سیستم‌های نگهبان و نشست‌های دائمی ایجاد شده‌اند. در بسیاری از موارد، سازه ژئوتکنیکی از نظر ظرفیت مقاومتی دچار گسیختگی نشده است، اما تغییرشکل‌های تجمعی حاصل از بارگذاری لرزه‌ای موجب از دست رفتن قابلیت بهره‌برداری، آسیب به تأسیسات مجاور و تحمیل هزینه‌های سنگین تعمیر و بازسازی شده است. از این رو در طراحی لرزه‌ای سازه‌های ژئوتکنیکی، کنترل تغییرشکل‌ها و ارزیابی عملکرد سیستم به همان اندازه کنترل مقاومت نهایی اهمیت دارد.

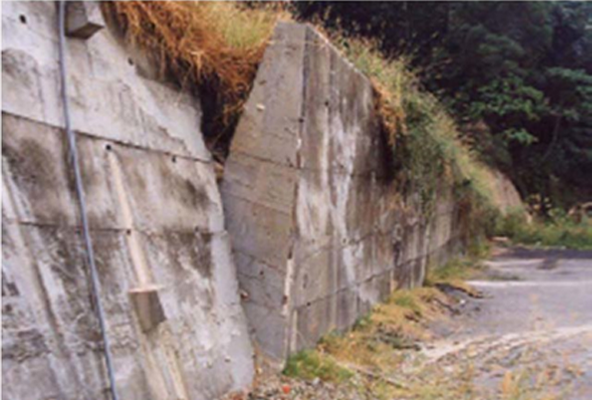

شکل 1- دیوار حائل وزنی بتنی ذوزنقه‌ای که در اثر گسیختگی شیب بالادست، در زلزله چی‌چی سال ۱۹۹۹ در تایوان به سمت بیرون دچار چرخش شده است

شکل 2- گسیختگی دیوار حائل مسلح در زلزله سنچوان 2008

رفتار خاک تحت بارگذاری لرزه‌ای ذاتاً غیرخطی، وابسته به تنش و وابسته به کرنش است. با افزایش دامنه ارتعاشات، سختی برشی خاک کاهش یافته و بخشی از انرژی ورودی از طریق میرایی مصالح مستهلک می‌شود. علاوه بر این، توزیع تنش در خاک در طول زلزله ثابت نبوده و به طور مداوم تحت تأثیر انتشار امواج، تغییر شرایط تنش مؤثر و اندرکنش میان اجزای سازه‌ای و محیط اطراف قرار می‌گیرد. به همین دلیل پاسخ لرزه‌ای سازه‌های ژئوتکنیکی را نمی‌توان صرفاً تابعی از شتاب اوج زمین (PGA) دانست و لازم است ویژگی‌های دینامیکی خاک و ساختگاه نیز به صورت همزمان مورد بررسی قرار گیرند.

یکی از مهم‌ترین مفاهیم در تحلیل لرزه‌ای ژئوتکنیکی، اندرکنش خاک و سازه است. در این پدیده، خاک تنها به عنوان یک بار خارجی عمل نمی‌کند، بلکه بخشی از سیستم مقاوم محسوب می‌شود و رفتار آن بر پاسخ نهایی سازه تأثیر مستقیم دارد. به عنوان مثال در یک دیوار حائل انکراژشده، سختی خاک پشت دیوار، سختی مهارها، شرایط تماس خاک و دیوار و مشخصات لایه‌بندی زمین همگی در تعیین نیروهای داخلی و میزان جابه‌جایی دیوار نقش دارند. در نتیجه هرگونه تغییر در رفتار خاک می‌تواند منجر به تغییر محسوس در پاسخ سازه شود. این موضوع یکی از تفاوت‌های اساسی طراحی ژئوتکنیکی با طراحی سازه‌های متعارف به شمار می‌رود.

اهمیت تحلیل لرزه‌ای زمانی بیشتر آشکار می‌شود که سازه ژئوتکنیکی به عنوان یک سیستم دائمی مورد استفاده قرار گیرد. در بسیاری از پروژه‌های شهری، دیوارهای دیافراگمی، دیوارهای انکراژشده و دیوارهای خاک‌مسلح نه تنها در مرحله ساخت، بلکه در تمام طول عمر بهره‌برداری پروژه وظیفه نگهداری توده خاک را بر عهده دارند. در چنین شرایطی، خرابی احتمالی سیستم در اثر زلزله می‌تواند پیامدهایی فراتر از آسیب به خود سازه ژئوتکنیکی داشته باشد و موجب آسیب به ساختمان‌های مجاور، شبکه‌های حمل‌ونقل، خطوط انتقال انرژی، تأسیسات مدفون و سایر زیرساخت‌های شهری شود. به همین دلیل آیین‌نامه‌ها و دستورالعمل‌های معتبر بین‌المللی نظیر FHWA، AASHTO، Eurocode 8  و PTI بر ضرورت ارزیابی عملکرد لرزه‌ای این سیستم‌ها تأکید ویژه‌ای دارند.

در کنار مشخصات سازه، ویژگی‌های ساختگاه نیز نقش تعیین‌کننده‌ای در پاسخ لرزه‌ای دارند. تحقیقات گسترده در حوزه مهندسی زلزله نشان داده است که شرایط زمین‌شناسی و ژئوتکنیکی محل پروژه می‌تواند تأثیری هم‌تراز یا حتی بیشتر از بزرگی زلزله بر پاسخ نهایی سیستم داشته باشد. رسوبات نرم و آبرفتی معمولاً سبب تقویت دامنه ارتعاشات و افزایش مدت زمان حرکت شدید زمین می‌شوند، در حالی که ساختگاه‌های سنگی رفتار متفاوتی از خود نشان می‌دهند. به همین دلیل پارامترهایی نظیر سرعت موج برشی متوسط در ۳۰ متر فوقانی زمین  (V_s,30)، عمق سنگ بستر، شرایط لایه‌بندی و سطح آب زیرزمینی از جمله عوامل کلیدی در مطالعات لرزه‌ای محسوب می‌شوند.

یکی از پارامترهای مهم در این زمینه، فرکانس طبیعی ساختگاه است که به صورت تقریبی از رابطه زیر قابل محاسبه است:

که در آن (V_s) سرعت متوسط موج برشی و (H) ضخامت لایه خاک مؤثر است. این پارامتر نقش مهمی در پدیده تشدید (Resonance) ایفا می‌کند. هنگامی که فرکانس غالب حرکت زمین به فرکانس طبیعی ساختگاه یا سازه نزدیک شود، دامنه پاسخ دینامیکی می‌تواند به طور قابل توجهی افزایش یابد و منجر به افزایش نیروهای داخلی، جابه‌جایی‌ها و تغییرشکل‌های دائمی گردد.

علاوه بر شرایط ساختگاهی، مشخصات حرکت زمین نیز در انتخاب روش تحلیل اهمیت اساسی دارد. پارامترهایی نظیر شتاب اوج زمین  (PGA)، سرعت اوج زمین  (PGV)، محتوای فرکانسی رکورد، مدت زمان حرکت شدید زمین و فاصله از گسل از جمله عوامل تعیین‌کننده در رفتار دینامیکی سازه‌های ژئوتکنیکی هستند. در نواحی نزدیک گسل، وجود پالس‌های سرعت و اثرات جهت‌داری (Directivity Effects) می‌تواند موجب افزایش قابل توجه پاسخ سازه گردد؛ پدیده‌ای که در بسیاری از روش‌های ساده شبه‌استاتیکی قابل شبیه‌سازی نیست.

عوامل موثر در پاسخ لرزه ای

با توجه به پیچیدگی رفتار سیستم‌های خاک و سازه، روش‌های مختلفی برای تحلیل لرزه‌ای توسعه یافته‌اند. روش‌های شبه‌استاتیکی نظیر مونونوبه–اوکابه، اگرچه به دلیل سادگی و سرعت محاسبات هنوز در طراحی اولیه کاربرد دارند، اما قادر به پیش‌بینی بسیاری از جنبه‌های رفتار واقعی سیستم نیستند. در مقابل، تحلیل تاریخچه زمانی غیرخطی با استفاده از نرم‌افزارهای اجزای محدود نظیرPLAXIS، FLAC  و MIDAS GTS  امکان شبیه‌ سازی انتشار امواج، کاهش سختی خاک، اندرکنش خاک و سازه و تغییرشکل‌های دائمی را فراهم می‌کند و امروزه به عنوان دقیق‌ترین ابزار تحلیل لرزه‌ای سازه‌های ژئوتکنیکی شناخته می‌شود.

بر این اساس، هدف از تحلیل لرزه‌ای سازه‌های ژئوتکنیکی تنها تعیین نیروهای اضافی ناشی از زلزله نیست، بلکه ارزیابی جامع عملکرد سیستم در برابر بارگذاری دینامیکی، بررسی پایداری، کنترل تغییرشکل‌ها، پیش‌بینی نیروهای داخلی و اطمینان از حفظ قابلیت بهره‌برداری سازه در طول عمر طرح است. انتخاب روش تحلیل مناسب، مدل رفتاری صحیح برای خاک، شتاب‌نگاشت‌های سازگار با شرایط ساختگاه و تعریف صحیح اندرکنش خاک و سازه از مهم‌ترین عواملی هستند که بر قابلیت اعتماد نتایج تحلیل تأثیر می‌گذارند و در ادامه این گزارش به تفصیل مورد بررسی قرار خواهند گرفت.

• روش‌های تحلیل لرزه‌ای سازه‌های ژئوتکنیکی

سازه‌های ژئوتکنیکی در هنگام زلزله تحت تأثیر نیروهای اینرسی ناشی از شتاب زمین و همچنین افزایش فشار جانبی خاک قرار می‌گیرند. در دیوارهای حائل، بارهای لرزه‌ای به صورت نیروی اینرسی جرم دیوار و فشار دینامیکی خاک پشت دیوار ظاهر می‌شوند. چنانچه مجموع این نیروها از مقاومت‌های موجود شامل اصطکاک پایه، مقاومت غیرفعال خاک در جلوی دیوار و سایر مکانیزم‌های مقاوم بیشتر شود، دیوار دچار تغییرشکل خواهد شد. این تغییرشکل‌ها معمولاً به صورت لغزش، دوران (واژگونی) و نشست بروز می‌کنند و در طول زلزله به دلیل ماهیت چرخه‌ای بارگذاری می‌توانند به‌صورت تجمعی افزایش یابند. بنابراین ارزیابی رفتار لرزه‌ای دیوار تنها به کنترل پایداری محدود نبوده و بررسی میزان تغییرمکان‌های ایجادشده نیز از اهمیت ویژه‌ای برخوردار است.

بر این اساس، تحلیل لرزه‌ای سازه‌های ژئوتکنیکی با هدف برآورد پاسخ سیستم تحت اثر بارگذاری دینامیکی انجام می‌شود. مهم‌ترین خروجی‌های این تحلیل‌ها شامل تغییرمکان‌ها، نیروهای داخلی، فشارهای جانبی خاک، نیروهای وارد بر المان‌های مهاربندی و میزان نشست‌های ایجادشده است. با توجه به پیچیدگی رفتار غیرخطی خاک و اندرکنش خاک و سازه، روش‌های مختلفی برای تحلیل این سیستم‌ها توسعه یافته‌اند که به طور کلی در دو گروه اصلی طبقه‌بندی می‌شوند: روش‌های شبه‌استاتیکی و روش‌های دینامیکی مبتنی بر تاریخچه زمانی.

در روش‌های شبه‌استاتیکی، اثر زلزله از طریق اعمال نیروهای اینرسی معادل به توده خاک و سازه در نظر گرفته می‌شود و تحلیل بر پایه اصول تعادل حدی انجام می‌گیرد. این روش‌ها اگرچه از سادگی و سرعت بالایی برخوردارند، اما قادر به شبیه‌سازی تغییرات زمانی بارگذاری، انتشار امواج و رفتار غیرخطی خاک نیستند. در مقابل، در تحلیل‌های دینامیکی تاریخچه زمانی، رکورد واقعی یا مقیاس‌شده زلزله به مدل اعمال شده و پاسخ سیستم در طول زمان محاسبه می‌شود. این رویکرد امکان بررسی دقیق‌تر انتشار امواج، تغییرات سختی خاک، اندرکنش خاک و سازه و همچنین برآورد تغییرشکل‌های ماندگار را فراهم می‌کند و به همین دلیل در پروژه‌های مهم و تحلیل‌های مبتنی بر عملکرد کاربرد گسترده‌ای دارد.

1-2-  روش شبه‌استاتیکی مونونوبه – اوکابه

یکی از متداول‌ترین روش‌های طراحی لرزه‌ای دیوارهای حائل، روش مونونوبه – اوکابه (Mononobe–Okabe) است که توسعه‌یافته نظریه کولمب برای شرایط لرزه‌ای می‌باشد. در این روش، اثر زلزله با اعمال شتاب افقی و قائم به گوه خاک پشت دیوار مدل‌سازی شده و فشار جانبی لرزه‌ای خاک محاسبه می‌شود.

شکل 3- نیروهای لرزه ای وارد بر دیوار

در این چارچوب، فشار فعال لرزه‌ای خاک P_AE از طریق ضریب فشار فعال لرزه‌ای  K_AE​ تعیین می‌شود. پارامتر کلیدی در این روش، ضریب شتاب افقی معادل k_h  است که به صورت زیر تعریف می‌شود:

k_h=0.5A

برای دیوارهای معمولی و سیستم‌های انعطاف‌پذیر، مقدار شتاب افقی برابر نصف شتاب طراحی در نظر گرفته می‌شود، در حالی که در شرایط خاص مانند دیوارهای مهارشده با شمع‌های مایل یا سیستم‌های با قیدهای سخت‌تر، مقدار آن افزایش یافته و به صورت زیر در نظر گرفته می‌شود:

k_h=1.5A

که در آن  A ضریب شتاب طراحی لرزه‌ای است.

در این روش فرض می‌شود گوه خاک پشت دیوار در آستانه گسیختگی فعال قرار دارد و تعادل حدی با در نظر گرفتن نیروهای اینرسی برقرار می‌شود. اگرچه این روش به دلیل سادگی محاسباتی هنوز در بسیاری از آیین‌نامه‌ها از جمله AASHTO و FHWA مورد استفاده قرار می‌گیرد، اما محدودیت‌های قابل توجهی دارد. از جمله اینکه تغییرشکل‌های واقعی سیستم، رفتار غیرخطی خاک، و اثرات زمان‌-وابسته زلزله در آن لحاظ نمی‌شود. همچنین این روش برای شرایط پیچیده مانند خاک‌های لایه‌ای، دیوارهای انعطاف‌پذیر، یا گودهای عمیق چندان قابل اعتماد نیست.

2-2- تحلیل دینامیکی غیرخطی (Time History Analysis)

در تحلیل‌های پیشرفته‌تر، رفتار سازه‌های ژئوتکنیکی به صورت وابسته به زمان و با در نظر گرفتن انتشار امواج در محیط خاک مدل‌سازی می‌شود. در این روش، معادله حرکت سیستم به صورت ماتریسی نوشته می‌شود:

که در آن:

•  [M] ماتریس جرم
• [C]  ماتریس میرایی
• [K]  ماتریس سختی
• {u}جابجایی
• {F(t)} بارهای دینامیکی وابسته به زمان

در این روش، تاریخچه زمانی شتاب زمین (شتاب‌نگاشت) به عنوان ورودی پایه به مدل اعمال شده و پاسخ سیستم در هر گام زمانی محاسبه می‌شود. این رویکرد امکان مدل‌سازی رفتار غیرخطی خاک، تغییر سختی در حین بارگذاری، و اندرکنش کامل خاک و سازه را فراهم می‌کند.

در تحلیل‌های ژئوتکنیکی، انتخاب شتاب‌نگاشت مناسب نقش کلیدی دارد. رکوردهای مورد استفاده باید از نظر بزرگای زلزله، فاصله از گسل و مکانیزم چشمه لرزه‌ای با شرایط خطر مبنای پروژه سازگار باشند. در نواحی نزدیک گسل، اثرات جهت‌داری (Directivity) می‌تواند باعث ایجاد پالس‌های سرعت بزرگ شده و پاسخ سازه را به طور قابل توجهی افزایش دهد، بنابراین در انتخاب مجموعه رکوردها باید این اثرات لحاظ شوند.

همچنین ویژگی‌های ساختگاه ثبت شتاب‌نگاشت‌ها باید تا حد امکان با شرایط محل پروژه مشابه باشد تا از بروز خطای ناشی از ناسازگاری طیفی جلوگیری شود. مدت زمان حرکت مؤثر زمین نیز باید به اندازه کافی بزرگ انتخاب شود، به‌گونه‌ای که بخش اصلی انرژی زلزله در تحلیل لحاظ گردد. در بسیاری از آیین‌نامه‌ها حداقل مدت زمان مؤثر برابر ۱۰ ثانیه یا سه برابر دوره تناوب اصلی سازه، هر کدام که بزرگ‌تر باشد، در نظر گرفته می‌شود.

برای جلوگیری از انعکاس امواج در مرزهای مدل عددی، استفاده از شرایط مرزی جذبی مانند مرزهای ویسکوز، free-field  و compliant base ضروری است. همچنین میرایی سیستم معمولاً به صورت میرایی ریلی مدل شده و با استفاده از دو فرکانس غالب سیستم کالیبره می‌شود تا میزان اتلاف انرژی در محدوده فرکانسی مناسب کنترل گردد.

شکل 4- تغییرشکل دینامیکی حاصل از تحلیل عددی زلزله دره چالفنت (۱۹۸۶) با استفاده از نرم‌افزار PLAXIS 2D

• مبانی رفتار دینامیکی خاک و اندرکنش خاک– سازه

در ادامه مباحث تحلیل لرزه‌ای، لازم است رفتار دینامیکی خاک از منظر پارامترهای بنیادی مکانیک خاک مورد بررسی قرار گیرد، زیرا در تحلیل‌های عددی، پاسخ سیستم مستقیماً از همین پارامترها مشتق می‌شود. برخلاف رفتار استاتیکی، در بارگذاری دینامیکی، خواص خاک تابعی از سطح کرنش، نرخ بارگذاری و تاریخچه تنش هستند و این موضوع موجب می‌شود که سختی و میرایی خاک ثابت نباشند.

یکی از مهم‌ترین پارامترهای کنترل‌کننده در این زمینه، مدول برشی حداکثر خاک است که معرف رفتار الاستیک خاک در کرنش‌های بسیار کوچک می‌باشد و از رابطه زیر به دست می‌آید:

این رابطه نشان می‌دهد که سختی دینامیکی خاک مستقیماً به چگالی و سرعت موج برشی وابسته است. در واقع هرچه سرعت انتشار موج در محیط بیشتر باشد، خاک سخت‌تر بوده و مقاومت بیشتری در برابر تغییرشکل‌های دینامیکی از خود نشان می‌دهد.

با افزایش سطح کرنش ناشی از بارگذاری زلزله، خاک از محدوده رفتار تقریباً خطی خارج شده و کاهش تدریجی سختی آغاز می‌شود. این پدیده با استفاده از نسبت کاهش مدول برشی توصیف می‌شود:

این نسبت در تحلیل‌های پیشرفته نشان‌دهنده میزان افت سختی خاک در اثر افزایش کرنش برشی است و اساس مدل‌های رفتاری غیرخطی مانند Hardening Soil Small Strain را تشکیل می‌دهد. اهمیت این موضوع در آن است که بخش عمده تغییرشکل‌های ژئوتکنیکی در زلزله در محدوده کرنش‌های کوچک تا متوسط رخ می‌دهد، جایی که فرض خطی بودن رفتار خاک دیگر معتبر نیست.

در کنار کاهش سختی، یکی دیگر از ویژگی‌های اساسی رفتار دینامیکی خاک، توانایی آن در مستهلک کردن انرژی است. این پدیده که با عنوان میرایی شناخته می‌شود، ناشی از اصطکاک داخلی بین ذرات، تغییرات ساختاری موقت و رفتار هیسترزیس در چرخه‌های بارگذاری است. در مدل‌سازی عددی، میرایی اغلب به صورت ماتریسی و با استفاده از ترکیب جرم و سختی سیستم بیان می‌شود:

که در آن ضرایب α  و β  به گونه‌ای تعیین می‌شوند که میزان میرایی هدف در محدوده فرکانسی غالب سیستم تأمین شود. انتخاب این ضرایب به ویژه در تحلیل‌های دینامیکی خاک اهمیت دارد، زیرا میرایی بیش از حد می‌تواند منجر به کاهش غیرواقعی پاسخ و میرایی کمتر از حد می‌تواند باعث بیش‌برآورد نیروها شود.

در بسیاری از مدل‌های عددی، سرعت موج برشی به صورت غیرمستقیم در تعیین شرایط مرزی، سختی اولیه خاک و حتی در محاسبه فرکانس‌های طبیعی لایه‌ها نقش دارد. این موضوع باعث می‌شود که دقت در تعیین پارامترهای Vs از طریق آزمایش‌های درجا مانند MASW، down-hole  و cross-hole اهمیت اساسی پیدا کند.

• مدل‌های رفتاری خاک در تحلیل لرزه‌ای سازه‌های ژئوتکنیکی

انتخاب مدل رفتاری خاک در تحلیل دینامیکی سازه‌های ژئوتکنیکی، یکی از تعیین‌کننده‌ترین مراحل مدل‌سازی عددی است، زیرا خروجی‌هایی نظیر تغییرمکان دیوار، نیروهای مهار، توزیع لنگر خمشی و نشست سطح زمین به شدت تابع فرضیات رفتاری خاک هستند. در واقع، تفاوت اصلی میان تحلیل‌های قابل اتکا و تحلیل‌های صرفاً مقدماتی، بیش از آنکه به روش حل عددی وابسته باشد، به نحوه مدل‌سازی رفتار واقعی خاک در چرخه‌های بارگذاری دینامیکی مربوط است.

در کاربردهای ژئوتکنیکی، مدل موهر–کولمب به دلیل سادگی و نیاز کم به پارامترهای ورودی، همچنان در بسیاری از تحلیل‌های اولیه مورد استفاده قرار می‌گیرد. با این حال، این مدل رفتار خاک را مستقل از سطح تنش و تاریخچه بارگذاری فرض می‌کند و در نتیجه قادر به بازتولید واقع‌بینانه کاهش سختی و تغییر شکل تدریجی سیستم در اثر بارگذاری چرخه‌ای نیست. این محدودیت به‌ویژه در تحلیل دیوارهای حائل بلند و گودهای عمیق که پاسخ آن‌ها به شدت وابسته به تغییرشکل‌های تجمعی است، می‌تواند منجر به نتایج غیرواقعی شود.

در مقابل، مدل Hardening Soil با در نظر گرفتن وابستگی سختی به سطح تنش، امکان شبیه‌سازی دقیق‌تر رفتار خاک در شرایط بارگذاری غیرخطی را فراهم می‌کند. این مدل در تحلیل‌های ژئوتکنیکی پیشرفته به عنوان یک مدل میانی بین سادگی محاسباتی و واقع‌گرایی رفتاری شناخته می‌شود و در بسیاری از پروژه‌های اجرایی، به‌ویژه در تحلیل گودبرداری‌های مهاربندی‌شده، به عنوان مدل پایه مورد استفاده قرار می‌گیرد.

با این وجود، در تحلیل‌های لرزه‌ای که کرنش‌های بسیار کوچک نقش تعیین‌کننده دارند، مدل‌های کلاسیک مانند HS به تنهایی کفایت نمی‌کنند. در این شرایط، مدل Hardening Soil Small Strain به عنوان توسعه‌یافته این خانواده مورد استفاده قرار می‌گیرد که امکان لحاظ کردن کاهش تدریجی سختی در محدوده کرنش‌های بسیار کوچک را فراهم می‌کند؛ محدوده‌ای که بخش عمده پاسخ دینامیکی خاک در آن رخ می‌دهد.

با وجود مزایای مدل  Hardening Soil، این مدل در تحلیل‌های لرزه‌ای که کرنش‌های بسیار کوچک نقش غالب دارند به‌تنهایی کافی نیست، زیرا نمی‌تواند کاهش تدریجی سختی خاک در محدوده کرنش‌های پایین را به‌صورت دقیق بازتولید کند. به همین دلیل، مدل Hardening Soil Small Strain به عنوان توسعه‌یافته این خانواده مورد استفاده قرار می‌گیرد که امکان شبیه‌سازی رفتار خاک در محدوده کرنش‌های بسیار کوچک تا کرنش‌های بزرگ را به‌صورت پیوسته فراهم می‌کند و در نتیجه در تحلیل‌های دینامیکی، به‌ویژه برای سازه‌هایی که تغییرشکل آن‌ها حساس است، دقت بالاتری ارائه می‌دهد.

3-2-2- انتخاب و مقیاس‌کردن شتاب‌نگاشت‌ها

در تحلیل دینامیکی غیرخطی سازه‌های ژئوتکنیکی، انتخاب شتاب‌نگاشت مناسب یکی از حساس‌ترین مراحل مدل‌سازی محسوب می‌شود، زیرا پاسخ سیستم به شدت تابع ویژگی‌های زمانی، محتوای فرکانسی و مدت زمان حرکت زمین است. در این نوع تحلیل‌ها برخلاف روش‌های شبه‌استاتیکی، استفاده صرف از پارامترهایی مانند PGA کافی نبوده و لازم است ویژگی کامل رکورد زلزله در نظر گرفته شود.

بر اساس رویکرد آیین‌نامه‌ای در دستورالعمل‌های FHWA و AASHTO و همچنین مبانی Eurocode 8 (EC8)، انتخاب رکوردها باید با شرایط خطر لرزه‌ای مبنای پروژه سازگار باشد. این سازگاری معمولاً از سه منظر بررسی می‌شود: بزرگای زلزله، فاصله از منبع لرزه‌ای و نوع مکانیزم گسلش. در نتیجه، رکوردهای انتخاب‌شده باید نماینده واقعی لرزه‌خیزی منطقه بوده و صرفاً بر اساس مقدار PGA انتخاب نشوند.

در تحلیل‌های ژئوتکنیکی، به‌ویژه در شرایط نزدیک گسل، اثرات جهت‌داری (Directivity) و وجود پالس‌های سرعت می‌تواند نقش مهمی در افزایش پاسخ سازه داشته باشد. به همین دلیل، استفاده از زوج مؤلفه افقی شتاب‌نگاشت‌ها برای لحاظ رفتار واقعی تحریک زمین در بسیاری از مطالعات توصیه می‌شود.

از نظر ویژگی‌های ساختگاهی، رکوردهای انتخابی باید تا حد امکان با شرایط ژئوتکنیکی محل پروژه از جمله V_s,30​، نوع خاک، عمق آبرفت و شرایط اشباع سازگار باشند. عدم تطابق ساختگاهی می‌تواند منجر به انحراف قابل توجه در پاسخ طیفی و در نتیجه طراحی غیرواقعی گردد.

پس از انتخاب رکوردها، مرحله مقیاس‌کردن (Scaling) جهت تطبیق طیف پاسخ رکوردها با طیف هدف انجام می‌شود. در این فرآیند، هدف این است که میانگین طیف رکوردهای انتخاب‌شده در بازه پریودهای کنترل‌کننده با طیف طرح سازگار باشد. در سازه‌های ژئوتکنیکی، این بازه معمولاً با توجه به دوره تناوب غالب سیستم و فرکانس طبیعی ساختگاه تعیین می‌شود و صرفاً محدود به PGA نیست.

از نظر مدت زمان رکورد، باید اطمینان حاصل شود که بخش مؤثر حرکت شدید زمین به‌طور کامل در تحلیل لحاظ شده است. در بسیاری از آیین‌نامه‌ها حداقل مدت زمان مؤثر برابر ۱۰ ثانیه یا سه برابر دوره تناوب اصلی سیستم (هرکدام بزرگ‌تر باشد) در نظر گرفته می‌شود. این موضوع به‌ویژه در خاک‌های نرم اهمیت دارد، زیرا تجمع تغییرشکل‌های چرخه‌ای در این شرایط می‌تواند نقش تعیین‌کننده‌ای در پاسخ نهایی داشته باشد.

در صورت نبود رکوردهای مناسب، استفاده از شتاب‌نگاشت‌های شبیه‌سازی‌شده مجاز است، مشروط بر اینکه از نظر مشخصات آماری، طیفی و لرزه‌خیزی با شرایط چشمه زلزله و ساختگاه سازگار باشند. در این حالت معمولاً از روش‌های مبتنی بر طیف هدف یا شبیه‌سازی عددی استفاده می‌شود.

در نهایت، برای تحلیل‌های دقیق ژئوتکنیکی، استفاده از مجموعه‌ای شامل حداقل ۳ تا ۷ زوج شتاب‌نگاشت مستقل توصیه می‌شود تا پراکندگی پاسخ‌ها لحاظ گردد. طراحی نهایی معمولاً بر اساس میانگین یا پوش بالای نتایج انجام می‌شود تا عدم‌قطعیت ناشی از انتخاب رکورد کاهش یابد.

شکل 5- شتابنگاشت زلزله منجیل 1990

4-2-2- تغییرشکل مجاز دینامیکی (Seismic Permanent Displacement) در دیوارهای حائل

بر اساس مرور جامع آیین‌نامه‌های معتبر جهانی و منابع علمی، می‌توان گفت رویکرد غالب برای تعیین تغییرشکل مجاز دینامیکی در دیوارهای حائل، رویکردی «عملکرد‑محور» (Performance‑Based) است. در این رویکرد، تمرکز بر تعریف یک مقدار ثابت مطلق نیست، بلکه بر تعیین یک سطح عملکرد مشخص (مثل «قابل تعمیر» یا «جلوگیری از فروپاشی» و انتخاب حداکثر تغییرشکل مجاز متناسب با آن است.

در ادامه، رویکرد پنج آیین‌نامه معتبر اروپا، آمریکا، ژاپن، ایران و چین در این زمینه جمع‌بندی شده است.

1. 1. آیین‌نامه اروپا (Eurocode 8)

آیین‌نامه اروپا (EN 1998-5) به عنوان یکی از جامع‌ترین منابع، مفهوم تغییرشکل مجاز را به طور مستقیم و کمی وارد طراحی لرزه‌ای کرده است. نکته کلیدی در این آیین‌نامه، استفاده از ضریب کاهش r بر اساس مقدار تغییرشکل مجاز انتخابی توسط طراح است. آیین‌نامه دیوارها را بر اساس قابلیت پذیرش تغییرشکل دائمی به دو دسته تقسیم می‌کند:

• سازه‌های نگهبان جابه‌جا شونده (Displacing Retaining Structures): دیوارهایی که طراحی شده‌اند تا در اثر زلزله‌های شدید، تغییرشکل‌های دائمی (مانند لغزش و چرخش) را بدون فروپاشی بپذیرند.
• سازه‌های نگهبان غیرجابه‌جا شونده (Non‑displacing Retaining Structures): دیوارهای حساس و مهمی که تحت هیچ شرایطی نباید تغییرشکل لرزه‌ای را تجربه کنند.

برای دیوارهای «جابه‌جا شونده»، آیین‌نامه مقادیر عددی مشخصی را پیشنهاد می‌کند که در جدول 7.1 آن ذکر شده است. بر اساس این جدول:

دیوارهای وزنی آزاد (Free Gravity Walls) می‌توانند تغییرشکلی حداکثر تا 300 × α × S یا 200 × α × S را بر اساس انتخاب طراح بپذیرند.

دیوارهای صلب‌تر مانند دیوارهای بتن مسلح خمشی، دیوارهای مهارشده، یا پایه پل‌ها، تغییرشکل مجاز بسیار کمتری داشته و از مقدار r=1 (بدون کاهش ضریب شتاب) استفاده می‌کنند. در این حالت عملاً رویکرد «غیرجابه‌جا شونده» دنبال می‌شود.

در روابط فوق، α شتاب حداکثر زمین بر حسب g، و S ضریب مربوط به نوع خاک (طبق طبقه‌بندی Eurocode 8) است. این رویکرد کمّی Eurocode 8، به عنوان یکی از پیشرفته‌ترین و عملیاتی‌ترین روش‌ها در سطح جهانی شناخته می‌شود.

2. 2. آیین‌نامه آمریکا (AASHTO)

آیین‌نامه آمریکا (AASHTO LRFD) نیز با الهام از ایده‌های Eurocode 8، یک رویکرد عملکرد محور را دنبال می‌کند. مرجع اصلی برای جزئیات فنی این رویکرد، گزارش تحقیقاتی NCHRP Report 611 است.

عدد راهنما در شرح آیین‌نامه (Commentary) به عنوان یک قانون سرانگشتی (Rule of Thumb) ذکر شده که انتظار می‌رود با استفاده از شتاب افقی کاهش یافته (مثلاً نصف شتاب اوج زمین(0.5g))، جابه‌جایی افقی دیوار در محدوده ۲ تا ۴ اینچ (حدود ۵۰ تا ۱۰۰ میلی‌متر) قرار گیرد.

روش طراحی پیشنهادی تعیین می‌کند که برای طراحی لرزه‌ای دیوارها، باید ضریب شتاب افقی طرح را به گونه‌ای انتخاب کرد که تغییرشکل ماندگار محاسباتی (مثلاً از طریق روش بلوک لغزان نیومارک) از حد مجاز تعیین شده توسط طراح کمتر شود.

3. 3. آیین‌نامه ژاپن (道路橋示方書)

آیین‌نامه راه‌های ژاپن (道路橋示方書) یک رویکرد صریح و کاربردی مبتنی بر عملکرد را دنبال می‌کند. این آیین‌نامه به طور مستقیم تغییرشکل مجاز را به سطح آسیب‌پذیری مورد انتظار سازه و قابلیت بهره ‌برداری از راه بعد از زلزله مرتبط می‌سازد.  سه سطح عملکرد مورد انتظار از دیوار حائل را تعریف می‌کند:

1. سطح عملکرد I (خدمات بی‌وقفه): پس از زلزله، راه بدون هیچ محدودیتی قابل استفاده باشد. تغییرشکل دیوار بسیار ناچیز بوده و عمدتاً به چند سانتی‌متر نشست یا جابه‌جایی جزئی محدود می‌شود.
2. سطح عملکرد II (ترمیم سریع): راه ممکن است موقتاً مسدود شود اما می‌توان ظرف مدت کوتاهی آن را ترمیم کرد. تغییرشکل‌هایی تا حد چند ده سانتی‌متر (مثلاً ۱۰ تا ۵۰ سانتی‌متر) و خرابی‌های قابل تعمیر مجاز است.
3. سطح عملکرد III (جلوگیری از فروپاشی): تغییرشکل‌های بزرگ (بیش از ۱ متر) و تخریب گسترده دیوار قابل قبول است، به شرطی که از واژگونی کامل و ریزش آوار بر روی راه که منجر به تلفات جانی شود، جلوگیری گردد.

این رویکرد که در شکل‌گیری آن، تجارب زلزله‌های مخربی مانند کوبه ۱۹۹۵ نقش اساسی داشته است و به طراح این امکان را می‌دهد که بر اساس اهمیت پروژه و میزان خسارت قابل قبول، سخت‌گیری طراحی را تنظیم نماید.

4. 4. آیین‌نامه ایران (استاندارد ۲۸۰۰ و نشریه ۳۰۸)

مرجع اصلی آیین‌نامه‌ای ایران برای موضوع دیوارهای حائل، نشریه ۳۰۸ (راهنمای طراحی دیوارهای حائل) و برای موضوع زلزله، استاندارد ۲۸۰۰ است. نشریه ۳۰۸ در زمینه تغییرشکل مجاز لرزه‌ای، رویکردی مشابه Eurocode 8 دارد و از مفاهیم «ضریب کاهش r» و «تغییرشکل مجاز» الهام گرفته است.

آیین‌نامه ایران، بر خلاف AASHTO یا Eurocode 8، اعداد کمّی و صریحی را برای حداکثر جابه‌جایی مجاز (مثل dr) ارائه نمی‌دهد. برای قضاوت در مورد تغییرشکل دیوار در حین زلزله، به معیارهای کلی و سنتی پایدارای مانند جلوگیری از واژگونی، لغزش و گسیختگی خاک بستر اشاره می‌کند. توصیه می‌شود برای ارزیابی دقیق، از تحلیل‌های پیشرفته‌تر (نظیر روش نیومارک) استفاده شود. با این حال، اهداف کمی روشنی برای خروجی این تحلیل­ها تعیین نکرده است.

5. آیین‌نامه چین (GB) – رویکرد سنتی مبتنی بر کنترل تنش

آیین‌نامه چین عمدتاً بر پایه یک روش کنترل تنش استوار است و مفاهیم طراحی مبتنی بر تغییرشکل  را تا حد کمتری پوشش می‌دهد. منابع چینی نیز مانند سایر نقاط جهان به محدودیت‌های رویکرد صرفاً نیرو محور اذعان دارند.

در این آیین‌نامه‌ها صراحتاً ذکر شده که در محاسبه تغییرشکل‌های پی، نباید اثر زلزله را در نظر گرفت و این محاسبات تنها بر اساس بارهای ثقلی انجام می‌شود. این رویکرد نشان می‌دهد که در این نظام فنی، تغییرشکل‌های ناشی از زلزله عمدتاً از طریق کنترل تنش و اطمینان از پایداری کلی سازه (عدم واژگونی یا لغزش) مدیریت می‌شود، نه از طریق تعیین یک مقدار عددی برای جابه‌جایی مجاز.

با جمع‌بندی رویکرد پنج آیین‌نامه مطرح می‌توان نتیجه گرفت:

1. اروپا (Eurocode 8) پیشرو: این آیین‌نامه با ارائه مقادیر عددی واضح (dr = 200αS ~ 300 αS ) برای دیوارهای وزنی آزاد، پیشرفته‌ترین و شفاف‌ترین رویکرد کمی را در جهان ارائه می‌دهد.
2. آمریکا (AASHTO) پیرو و عملیاتی: با تکیه بر نتایج NCHRP Report 611، چارچوبی برای طراحی بر مبنای تغییرشکل مجاز فراهم کرده و اعداد راهنمای عملی (مثلاً ۵۰ تا ۱۰۰ میلی‌متر) را پیشنهاد می‌کند.
3. ژاپن (道路橋示方書) عملکرد محور و کارآمد: با ارائه جدول سطوح عملکردی و ارتباط مستقیم آن با قابلیت بهره‌برداری، عملی‌ترین و شفاف‌ترین رویکرد را از نظر مدیریت خسارت پس از زلزله ارائه می‌دهد.
4. ایران (نشریه ۳۰۸ و استاندارد ۲۸۰۰) وابسته به منابع خارجی: این آیین‌نامه‌ها تا حد زیادی از مفاهیم Eurocode 8 الهام گرفته‌اند، اما اعداد و ارقام کمّی واضحی را برای تغییرشکل مجاز تعیین نکرده‌اند. در عمل،
5. چین (GB) رویکرد سنتی: همچنان بر روش‌های کلاسیک کنترل تنش و پایداری تکیه دارد و تغییرشکل لرزه‌ای را به طور مستقیم محدود نمی‌کند.
