انکرهای قابل بازیابی (Removable Ground Anchors)؛ آینده پایدارسازی گودبرداری‌های شهری

در دهه‌های اخیر، استفاده از انکرهای پیش‌تنیده (Ground Anchors) یکی از مؤثرترین روش‌های پایدارسازی گودهای عمیق برای احداث فونداسیون‌ها، تونل‌ها و زیرزمین‌ها در محیط‌های شهری بوده است. این سیستم‌ها با انتقال نیروهای کششی ناشی از فشار جانبی خاک به لایه‌های مقاوم‌تر زمین، امکان اجرای گودهای عمیق را بدون نیاز به مهاربندی‌های داخلی دست‌وپاگیر (Struts) فراهم می‌کنند.

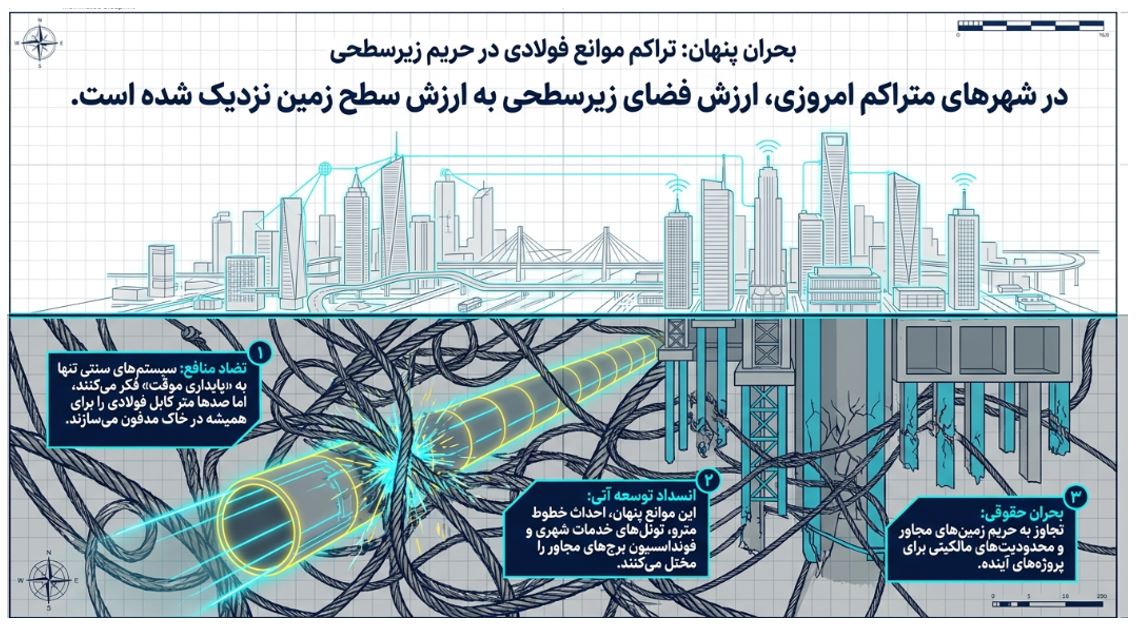

با این حال، یک چالش اساسی همواره گریبان‌گیر مدیران شهری و مهندسان بوده است: عبور طول مهاری انکرها از محدوده ملک پروژه و ورود به حریم زیرزمینی املاک و معابر مجاور.

در گذشته، باقی ماندن ده‌ها متر کابل فولادی در زیر زمین پس از پایان پروژه اجتناب‌ناپذیر بود. اما در شهرهای متراکم امروزی، فضای زیرسطحی به یک منبع استراتژیک تبدیل شده و توسعه خطوط مترو، پارکینگ‌های عمیق و فونداسیون برج‌ها باعث شده تا المان‌های مدفون ناشناخته به یک دغدغه جدی تبدیل شوند.

در پاسخ به این محدودیت‌های حقوقی و فنی، سیستم‌های ” انکرهای قابل بازیابی” (Removable یا Extractable Ground Anchors)  توسعه یافتند که پس از پایان دوره بهره‌برداری موقت، بخش عمده اجزای فولادی آن‌ها از زمین خارج شده و حریم زیرسطحی کاملاً پاکسازی می‌شود.

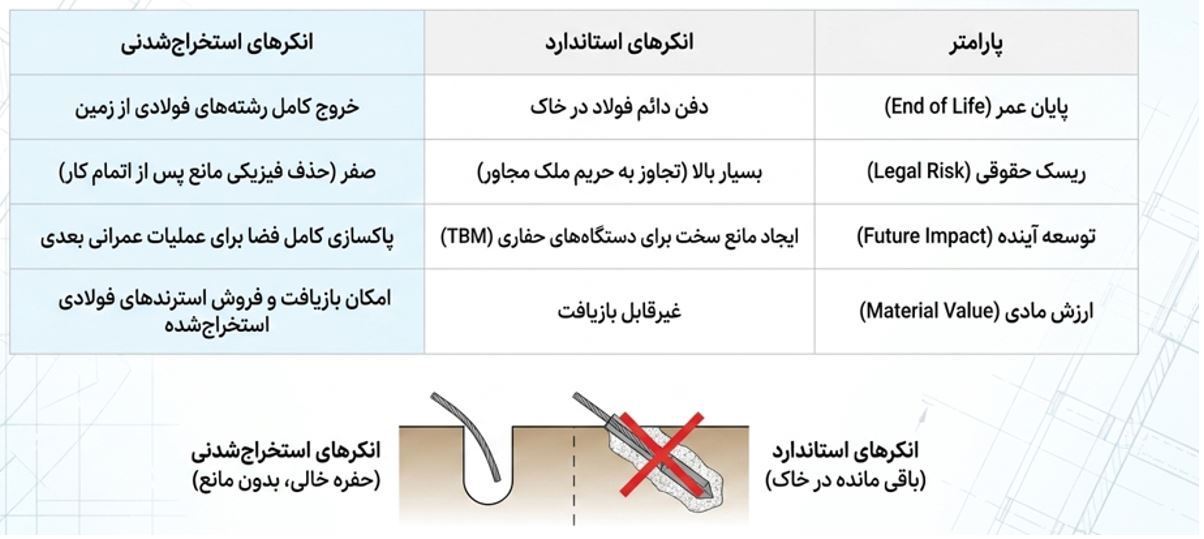

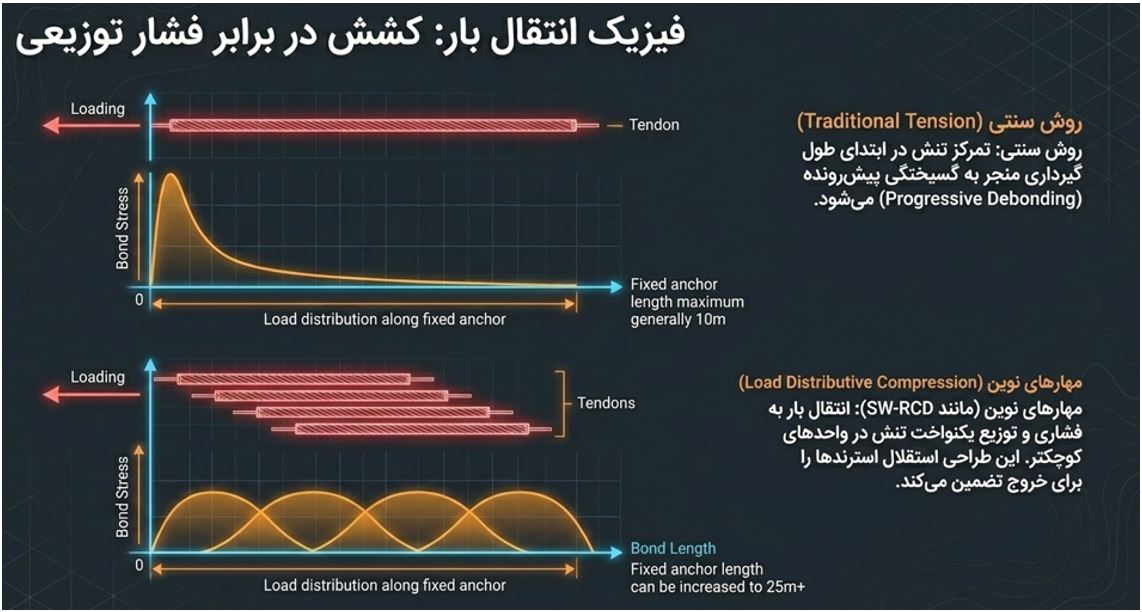

تفاوت بنیادین با انکرهای سنتی: از کشش متمرکز تا فشار توزیعی

انکرهای متداول غالباً از نوع کششی متمرکز (Load Concentrative Tension Type) هستند. در این انکرها، طراح به دنبال ایجاد حداکثر پیوستگی ممکن میان استرندها، دوغاب سیمان و خاک است تا نیروی کششی بدون هیچ لغزشی منتقل شود؛ لذا خارج کردن آن‌ها عملاً غیرممکن است.

از نظر مکانیک خاک، در انکرهای سنتی توزیع بار در طول گیرداری یکنواخت نیست. با افزایش بار، تنش برشی در انتهای بالایی ناحیه مهاری از حد نهایی فراتر رفته و پدیده‌ای مخرب به نام جداشدگی پیش‌رونده (Progressive Debonding)  رخ می‌دهد که می‌تواند منجر به گسیختگی انکر شود.

برای حل این مشکل و همچنین امکان استخراج کابل‌ها، نسل جدید انکرهای استخراج‌شدنی غالباً بر پایه مکانیزم فشاری توزیعی (Load Distributive Compression Type) طراحی می‌شوند. در این تکنولوژی، کابل‌های فولادی درون غلاف‌های پلی‌اتیلنی (PE) قرار گرفته و نیروی جک را مستقیماً به یک المان سازه‌ای در انتهای انکر منتقل می‌کنند.

در مدل توزیعی، بار به جای تمرکز در یک نقطه، به صورت یکنواخت به بدنه دوغاب و خاک در طول‌های مهاری مستقل انتقال می‌یابد که این امر علاوه بر جلوگیری از جداشدگی پیش‌رونده، نیاز به دوغاب با مقاومت بسیار بالا را کاهش داده و راندمان باربری را حتی در خاک‌های ضعیف افزایش می‌دهد.

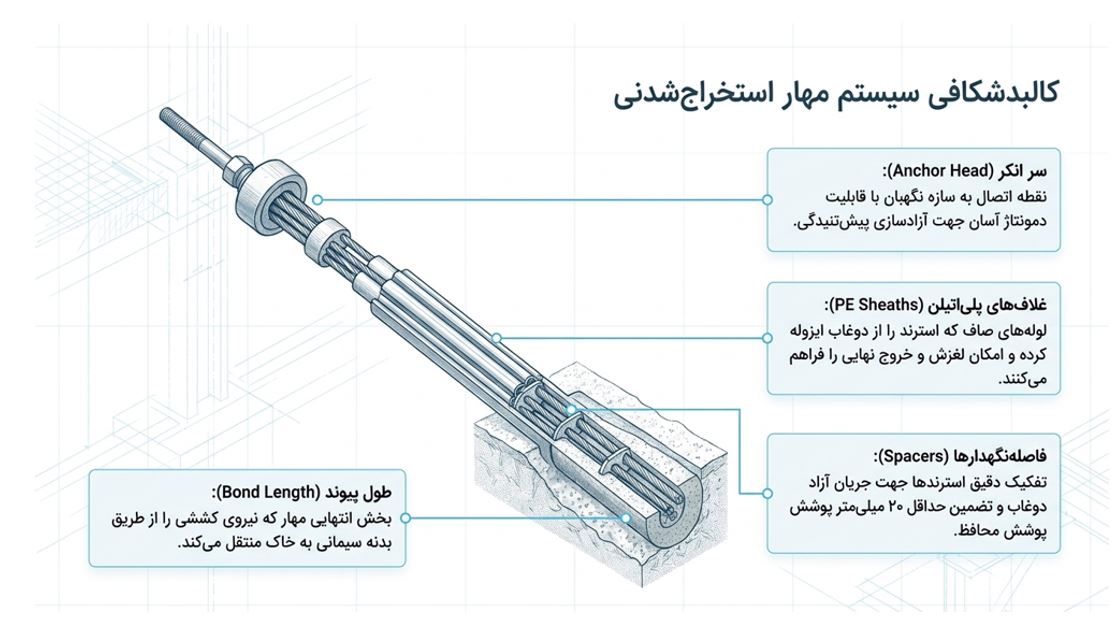

آناتومی و اجزای سازه‌ای سیستم

یک انکر قابل بازیابی باید در دوره بهره‌برداری کاملاً مشابه یک انکر دائمی عمل کند (با ظرفیت چند صد تا چند هزار کیلونیوتن) و در زمان جمع‌آوری بدون آسیب به دوغاب، آزاد شود.

این سیستم از اجزای زیر تشکیل شده است:

سر انکر (Anchor Head) و گُوه‌ها

نقطه اتصال به سازه نگهبان و محل اعمال پیش‌تنیدگی که برای آزادسازی و دمونتاژ آسان طراحی می‌شود.

طول آزاد (Free Length)

استرندها در این ناحیه درون غلاف‌های پلی‌اتیلنی (PE Sheaths) صاف قرار می‌گیرند تا از هرگونه چسبندگی به دوغاب جلوگیری شده و امکان لغزش و خروج نهایی فراهم گردد.

طول پیوند یا مهاری (Bond Length)

در انتهای این بخش، مکانیزم‌های آزادسازی قرار دارند و انتقال نیرو به خاک از طریق فصل مشترک دوغاب با خاک صورت می‌گیرد.

فاصله‌نگهدارها (Spacers)

جهت تفکیک دقیق استرندها برای جریان آزاد دوغاب و تأمین حداقل کاور محافظ استفاده می‌شوند.

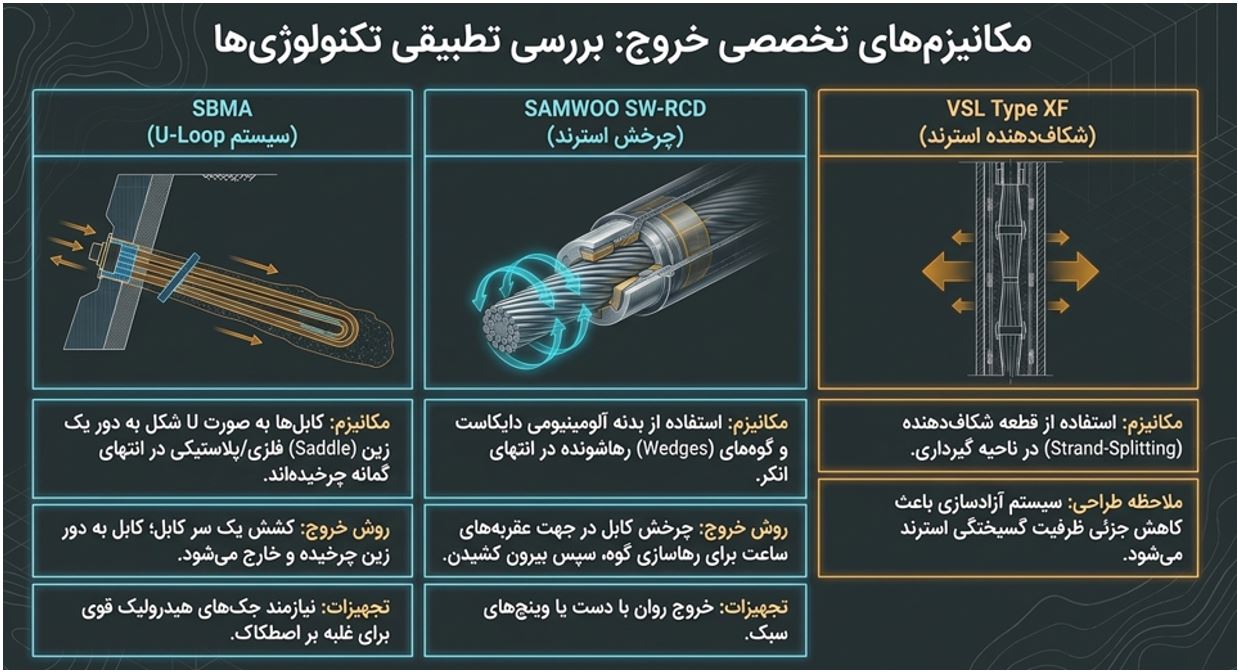

تکنولوژی‌ها و مکانیزم‌های تخصصی خروج استرند

طراحان برای جداسازی کنترل‌شده استرند از دوغاب (غلبه بر قفل‌شدگی مکانیکی)، چندین سیستم ابداع کرده‌اند.

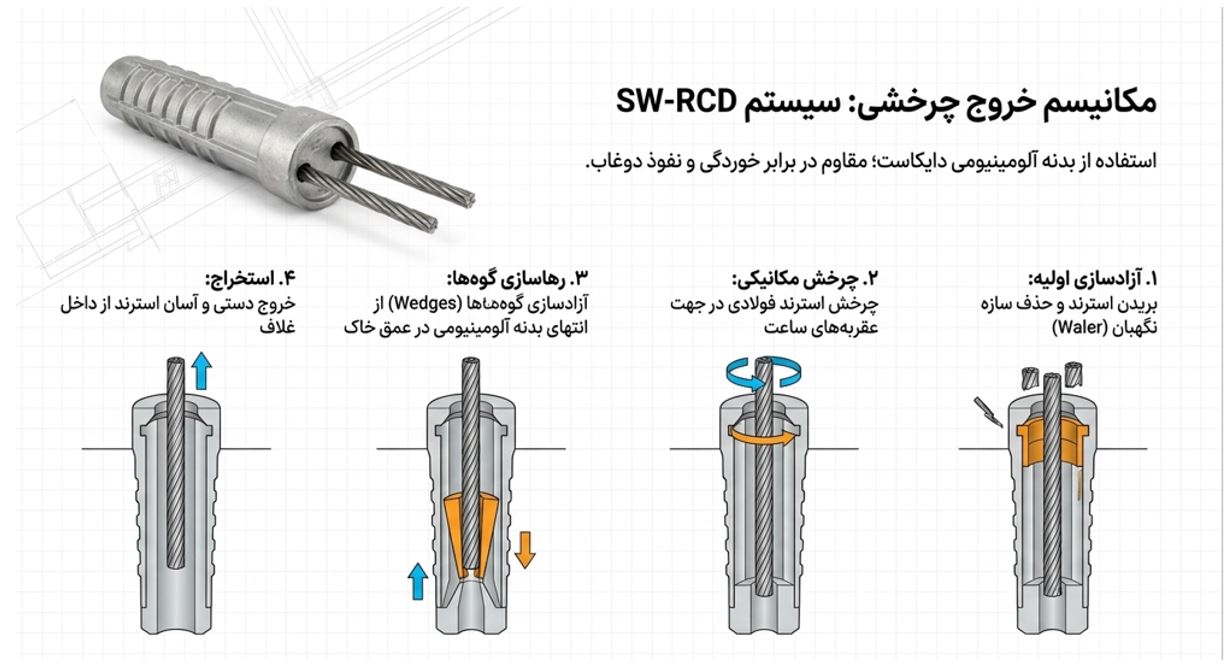

الف) سیستم چرخش استرند (SAMWOO SW-RCD)

سیستم SW-RCD ساخت کره جنوبی، یک انکر فشاری توزیعی است که استرندهای آن درون غلاف پلی‌اتیلنی قرار داشته و به یک بدنه آلومینیومی دایکاست (Anchor Body) متصل می‌شوند.

پس از پایان کار، با بریدن استرند از پشت ولر و اعمال نیروی چرخشی (ساعت‌گرد)، گوه‌های تعبیه‌شده در انتهای بدنه آلومینیومی آزاد می‌شوند و استرند فولادی به صورت دستی یا با وینچ‌های سبک از درون غلاف بیرون کشیده می‌شود.

این تکنولوژی نیازی به ماشین‌آلات سنگین برای خروج ندارد و بدنه کوچک آلومینیومی نیز در خاک مدفون می‌ماند.

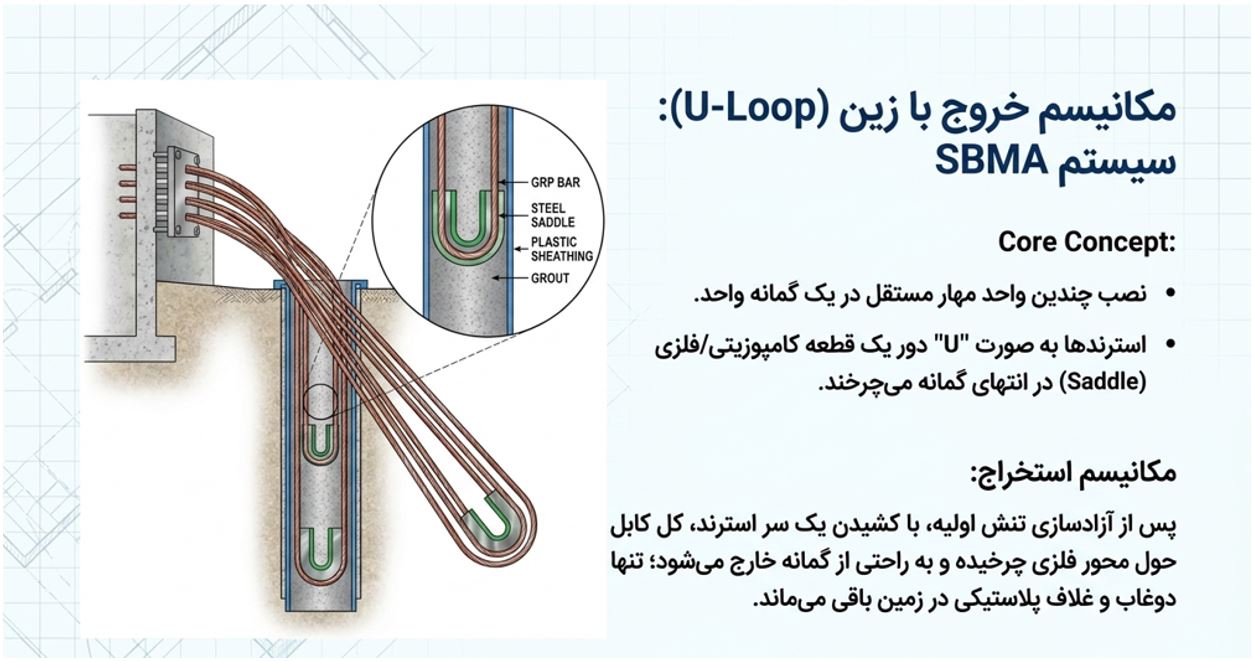

ب) سیستم تک‌گمانه چندانکره با کابل حلقوی (SBMA U-Loop)

در سیستم SBMA، چندین واحد انکر مستقل درون یک گمانه قرار می‌گیرند که طول مهاری هرکدام به صورت پلکانی طراحی شده است تا باربری خود را بسیج کنند.

در نوع قابل بازیابی آن، استرند کاملاً گریس‌کاری و غلاف‌گذاری شده و در انتهای انکر به دور یک زین فلزی (Saddle) یا آلومینیومی حلقه می‌شود. در زمان استخراج، پس از آزادسازی تنش، نیروی کششی به یک سر کابل وارد شده و استرند با چرخش به دور زین فلزی، کاملاً از گمانه خارج می‌شود. این روش در خاک‌های ضعیف راندمان بالایی دارد.

پ) مکانیزم شکاف‌دهنده (VSL Type XF)

در این سامانه‌ها، انتهای استرندها به قطعاتی موسوم به شکاف‌دهنده (Strand-Splitting) متصل می‌شود.

با آزادسازی تنش، پیوند انتهایی تخریب شده و استرند به صورت کششی از غلاف خارج می‌گردد.

استفاده از این قطعه باعث کاهش جزئی در ظرفیت گسیختگی استرند می‌شود که باید در طراحی لحاظ گردد.

ت) تخریب شیمیایی بدنه دوغاب با مواد منبسط‌شونده

یک رویکرد تحقیقاتی نوین که در دانشگاه گراتس اتریش توسعه یافته، استفاده از مواد منبسط‌شونده غیرمنفجره (Non-Explosive Cracking Agent) است.

در این روش، یک لوله تزریق مجزا در کنار تاندون نصب می‌شود. در پایان پروژه، ماده شیمیایی (پایه اکسید کلسیم) درون لوله تزریق شده و با انبساط گرمازا، بدنه سیمانی را متلاشی می‌کند؛ بدین ترتیب پیوند تاندون با دوغاب از بین رفته و کابل به راحتی با بیل مکانیکی خارج می‌شود.

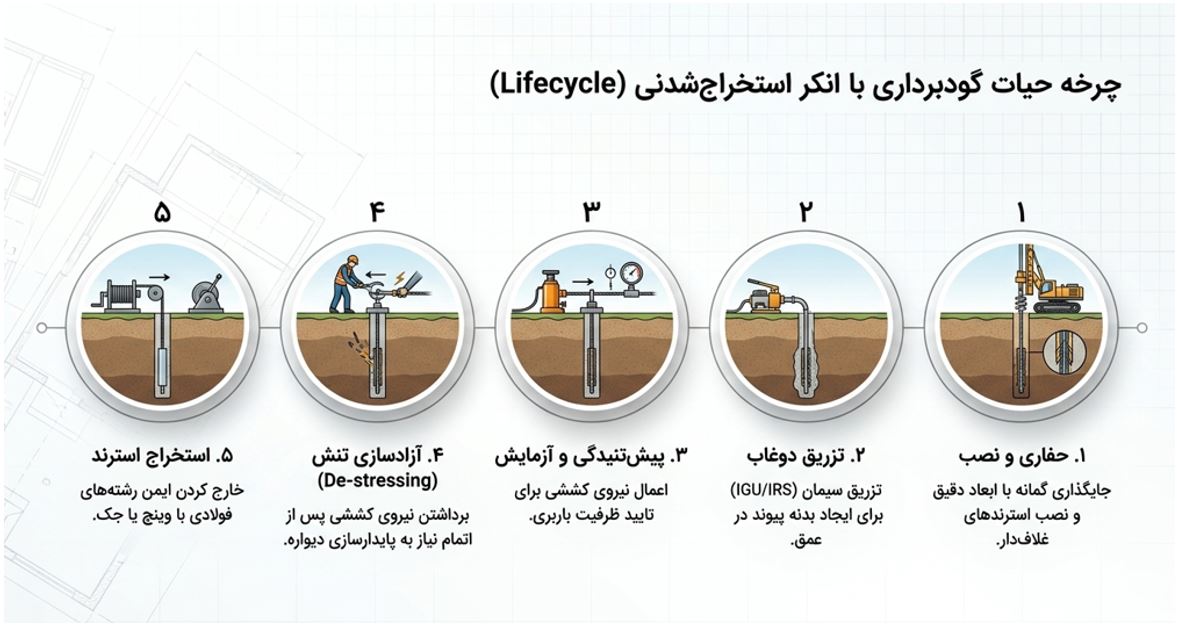

ملاحظات اجرایی: حفاری، تزریق و آزمون‌های کیفیت

موفقیت عملیات استخراج بیش از هر چیز به کنترل کیفیت در مرحله نصب بستگی دارد، نه در زمان خروج.

غلاف‌گذاری و حفاظت

طراحی غلاف‌ها باید به گونه‌ای باشد که دوغاب مطلقاً به ناحیه عملکرد مکانیزم آزادسازی یا طول آزاد نفوذ نکند؛ نفوذ دوغاب معادل قفل شدن همیشگی سیستم است.

حفاری

ریزش موضعی گمانه یا زبری‌های شدید می‌تواند مسیر خروج استرند را مسدود کند؛ لذا کنترل قطر و راستای گمانه در این انکرها اهمیتی دوچندان دارد.

متدولوژی تزریق

برای دستیابی به مقاومت‌های بالاتر (مخصوصاً در خاک‌های ضعیف و ریزدانه)، علاوه بر تزریق یکپارچه ثقلی (IGU)، از تکنیک تزریق مجدد یا چندمرحله‌ای تحت فشار بالا (IRS) از طریق لوله‌های مانشت‌دار (TAM) و پکرها استفاده می‌شود که ظرفیت باربری را به شکل چشمگیری ارتقا می‌دهد.

پروتکل‌های تست

انکرهای قابل بازیابی تحت آزمون‌های سخت‌گیرانه‌ای قرار می‌گیرند، از جمله:

• تست اثبات (Proof Test) برای تأیید ایمنی و ظرفیت تا ۱.۵ برابر بار طراحی
• تست عملکرد (Performance Test) برای تفکیک جابجایی‌های الاستیک و پلاستیک با بارگذاری چرخه‌ای
• تست خزش (Creep Test) جهت بررسی افت تنش در بازه‌های زمانی لگاریتمی

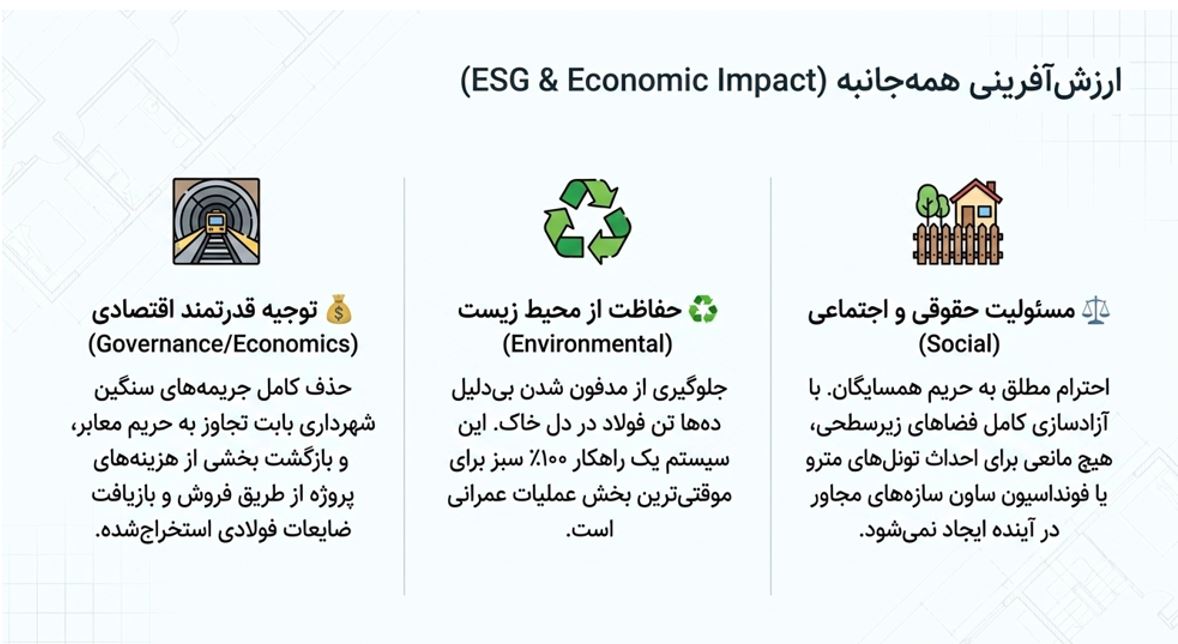

ارزیابی اقتصادی، حقوقی و اقتصاد چرخشی (ESG)

آیا هزینه بیشتر انکرهای قابل بازیابی توجیه‌پذیر است؟

هزینه اولیه تولید انکر قابل بازیابی نظیر SW-RCD حدوداً ۱.۳ برابر انکرهای سنتی است، زیرا نیاز به قطعات دقیق دایکاست، غلاف‌های چندلایه و کنترل کیفی بالاتر دارد.

اما اگر تحلیل اقتصاد کلان و چرخه حیات در نظر گرفته شود، این سیستم‌ها به شدت مقرون‌به‌صرفه هستند.

کاهش ریسک حقوقی و هزینه‌های پنهان

استخراج انکرها، جرایم سنگین شهرداری‌ها برای اشغال فضای زیرزمینی (Right-of-Way) و دعاوی حقوقی مالکان مجاور را به صفر می‌رساند.

پایداری زیست‌محیطی (ESG)

با خروج کامل استرندهای فولادی (که در تکنولوژی SW-RCD بالغ بر ۱۰۰ درصد بازیابی می‌شود)، ضمن جلوگیری از دفن هزاران تن فولاد، امکان بازیافت و تقلیل ردپای کربن فراهم می‌آید. در برخی سیستم‌ها قطعات فولادی مجدداً استفاده می‌شوند.

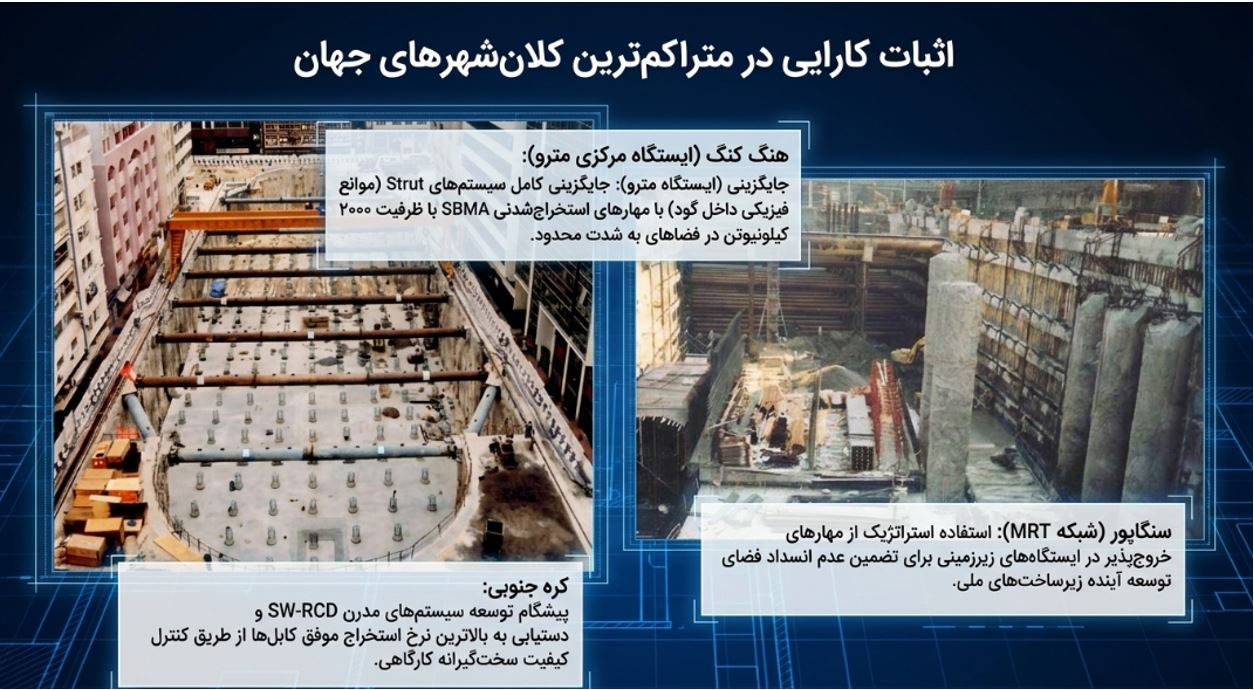

تجربیات جهانی و مطالعات موردی

در دو دهه گذشته، فناوری انکرهای قابل بازیابی از فاز آزمایشگاهی عبور کرده و به استاندارد پروژه‌های کلان‌شهرهای متراکم تبدیل شده است.

هنگ‌کنگ

از دهه ۱۹۷۰ به دلیل تراکم بالای شهری و ممانعت دولت از ایجاد موانع در اراضی عمومی، استفاده از انکرهای استخراج‌شدنی رایج شد.

در پروژه حفاری ایستگاه مرکزی MTRC، از انکرهای SBMA با ظرفیت ۲۰۰۰ کیلونیوتن استفاده گردید. در پروژه‌ای دیگر با عمق گود ۴۸ متر، ۳۰۲ رشته انکر SW-RCD هرکدام با ۲۲ کابل و ظرفیت ۳۲۶۰ کیلونیوتن با موفقیت اجرا و استخراج شد.

نیوزیلند و استرالیا

در پروژه‌های نیوزیلند، نظیر کنوانسیون بین‌المللی نیوزیلند (NZICC)، از سال ۲۰۱۱ تاکنون بیش از ۴۵۰ انکر SW-RCD با طول‌های متغیر تا ۳۵ متر اجرا و با نرخ موفقیت ۱۰۰ درصدی بازیابی شده‌اند.

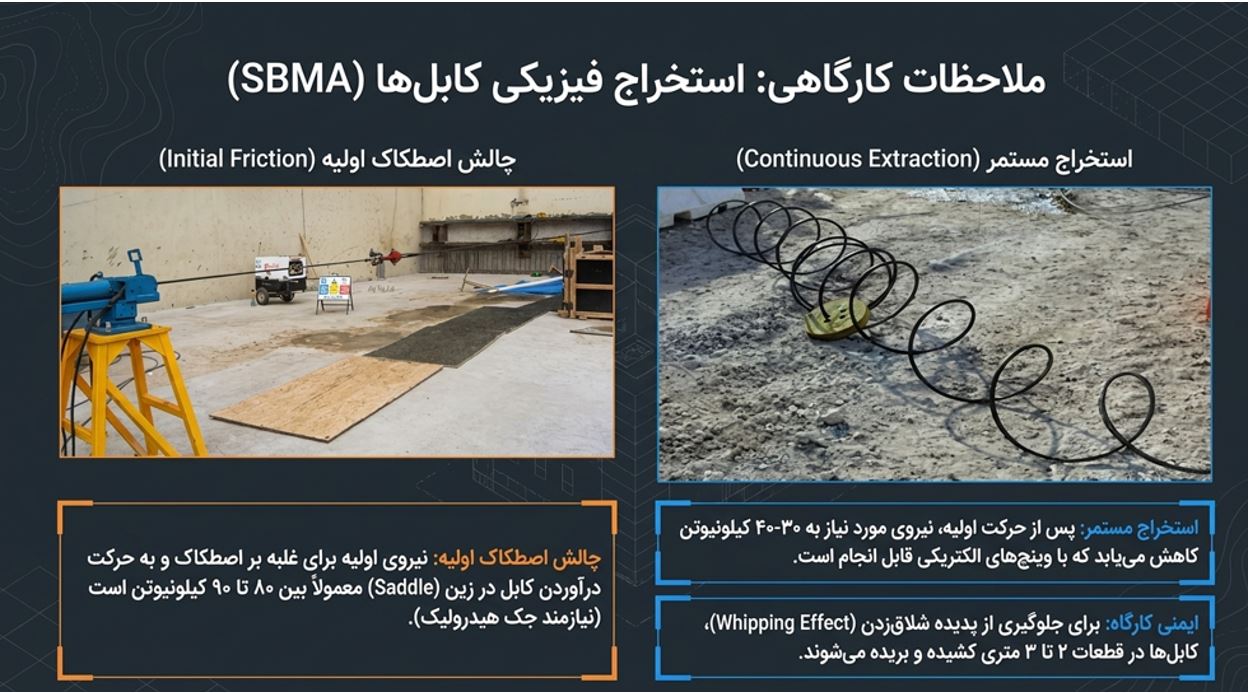

در ملبورن استرالیا، تست‌های استخراج انکرهای SBMA نشان داد که با اعمال نیروی اولیه ۸۰ تا ۹۰ کیلونیوتن توسط جک، کابل فولادی در زین انتهای گمانه چرخیده و آزاد می‌شود.

اروپا و کره جنوبی

آلمان در خطوط متروی شهرهای برلین و فرانکفورت برای رفع موانع دستگاه‌های TBM، از این فناوری بهره برد.

کره جنوبی مهد سیستم‌های فشاری توزیعی نظیر SW-RCD است که توانسته بازدهی بالایی را در خاک‌های متنوع ارائه دهد.

در ایران نیز به موازات افزایش عمق گودها و توسعه خطوط مترو، نیاز به استفاده از این فناوری پیشرفته به عنوان جایگزینی برای انکرهای دائمی حس می‌شود.

نتیجه‌گیری

استفاده از انکرهای استخراج‌شدنی (Removable Anchors) صرفاً یک ارتقای مکانیکی در تجهیزات ژئوتکنیکی نیست، بلکه تغییری بنیادین (Paradigm Shift) در فلسفه پایدارسازی گودهای شهری است؛ تغییری که از تفکر «مهاربندی موقت و رهاسازی فولاد در خاک» به «مسئولیت‌پذیری، مدیریت چرخه حیات فضای زیرسطحی و توسعه پایدار» گذار کرده است.

با به‌کارگیری سیستم‌های فشاری توزیعی و طراحی دقیق جزئیات اجرایی در طول آزاد و طول مهاری، مهندسان امروز قادرند نیروهای عظیم سازه‌ای را تحمل کرده و همزمان حریم زیرسطحی را برای آیندگان بدون کوچک‌ترین مانعی پاکسازی نمایند.
