Arزهکشهای لرزهای (Earthquake Drains): راهکاری تخصصی برای مقابله با روانگرایی خاک و کاربردهای آن
در مناطق لرزهخیز، پدیدهی روانگرایی (Liquefaction) یکی از جدیترین تهدیدها برای پایداری سازهها به شمار میرود. این پدیده زمانی رخ میدهد که خاکهای دانهای و اشباع، در اثر ارتعاشات زلزله، دچار افزایش ناگهانی فشار آب منفذی شده و مقاومت برشی خود را از دست میدهند. در چنین شرایطی، خاک رفتاری شبیه به یک سیال پیدا میکند و این امر میتواند موجب نشست شدید، گسیختگی فونداسیون و حتی تخریب گسترده سازهها شود.
برای مقابله با این پدیده، روشهای مختلفی در مهندسی ژئوتکنیک توسعه یافته است. یکی از مؤثرترین و در عین حال اقتصادیترین این روشها، زهکشهای لرزهای (Earthquake Drains) هستند. این مقاله به بررسی اصول عملکرد، مزایا، محدودیتها و مقایسه این روش با سایر تکنیکهای بهسازی خاک میپردازد و در پایان، پتانسیل کاربرد آن را در پروژههای عمرانی ایران تحلیل میکند.
شرکتهای بینالمللی همچون Keller در پروژههای بزرگراهی اندونزی، ژاپن و نیوزیلند از زهکشهای لرزهای برای کنترل روانگرایی با موفقیت استفاده کردهاند. با این حال، در ایران هنوز بهکارگیری این فناوری محدود است و نیاز به معرفی و بومیسازی آن احساس میشود.

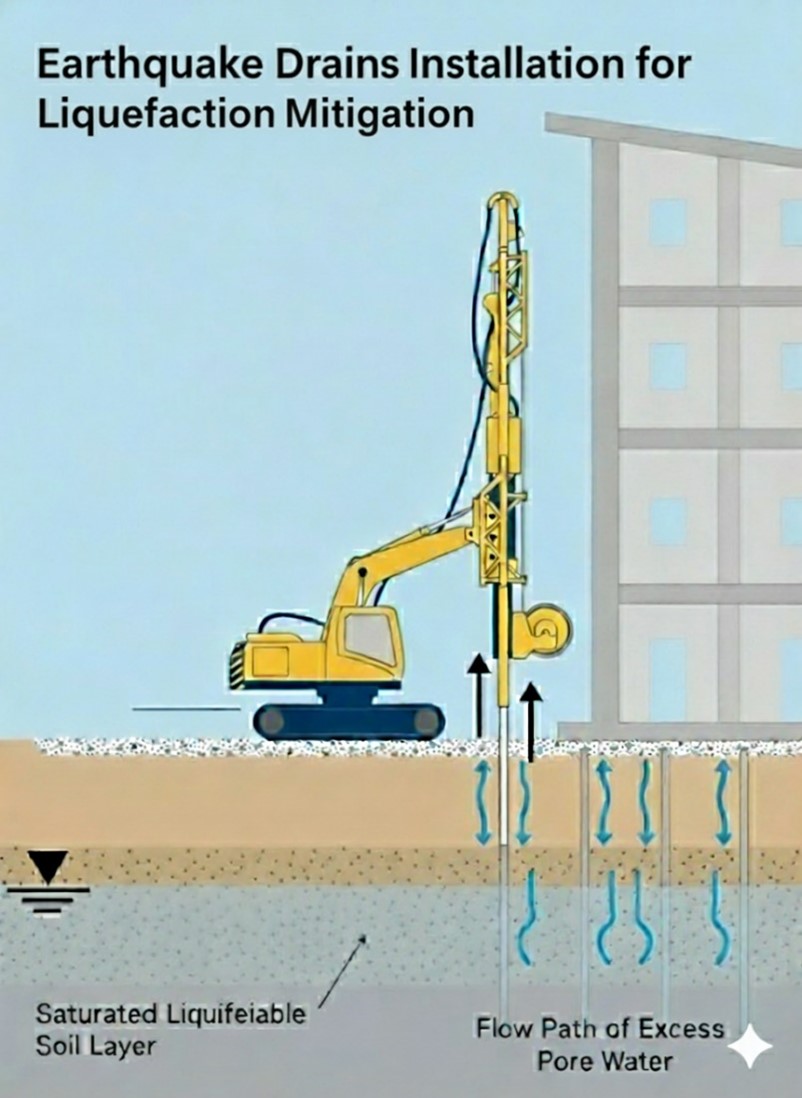

اصول عملکرد زهکشهای لرزهای
زهکشهای لرزهای، در واقع سیستمهایی عمودی هستند که برای تخلیه سریع فشار آب منفذی اضافی در هنگام زلزله طراحی میشوند. این زهکشها از لولههای پلاستیکی مشبک و منعطف (از جنس HDPE) ساخته میشوند و سطح بیرونی آنها با یک فیلتر ژئوتکستایل پوشانده شده است تا از ورود ذرات ریز خاک و انسداد مسیر جریان جلوگیری شود.
فرآیند عملکرد بهصورت زیر است:
نصب : زهکشها بهصورت عمودی و با الگویی شبکهای در لایههای مستعد روانگرایی نصب میشوند.
افزایش فشار حین زلزله: با آغاز ارتعاشات زمین، فشار آب در منافذ خاک بهسرعت افزایش مییابد.
تخلیه سریع: زهکشها مسیرهایی با نفوذپذیری بالا ایجاد میکنند تا آب اضافی در مدت کوتاهی به سطح زمین یا یک لایه زهکش افقی تخلیه شود.
حفظ پایداری خاک: با تخلیه بهموقع آب، فشار منفذی کنترل شده و تنش مؤثر در سطح ایمن باقی میماند، در نتیجه از وقوع روانگرایی جلوگیری میشود.
بر اساس مطالعات انجامشده در سال ۲۰۲۵، استفاده از زهکشهای لرزهای در خاکهایی با چگالی نسبی بین ۴۰ تا ۶۰ درصد، باعث کاهش قابلتوجه فشار آب مازاد و در نتیجه کاهش پتانسیل روانگرایی شده است.
تفاوت زهکشهای لرزهای با سایر روشهای بهسازی و زهکشی خاک
یکی از اشتباهات رایج این است که عملکرد زهکشهای لرزهای مشابه روشهای بهسازی نظیر ستونهای شنی (Stone Columns) یا اختلاط عمیق خاک (Deep Soil Mixing) تلقی میشود. در حالی که این روشها نیز میتوانند به کاهش خطر روانگرایی کمک کنند، اما مکانیزم عملکرد آنها کاملاً متفاوت است.
| زهکش لرزهای (Earthquake Drains) | ستون شنی (Stone Columns) | اختلاط عمیق خاک (DSM) | زهکشهای عمودی پیشساخته (PVD) | |
| هدف اصلی | تخلیه سریع فشار آب منفذی در حین زلزله | افزایش تراکم و ایجاد مسیر زهکشی | تثبیت شیمیایی و افزایش مقاومت خاک | تسریع تحکیم خاکهای نرم در پروژههای تحکیمی |
| مکانیزم عملکرد | ایجاد مسیر هیدرولیکی برای خروج آب | تراکم خاک و جایگزینی با مصالح مقاومتر | اختلاط خاک با سیمان یا آهک برای ایجاد ستونهای صلب | ایجاد مسیر زهکشی جهت تسریع نشست |
| زمان اثرگذاری | آنی و در لحظات وقوع زلزله | دائمی و پیشگیرانه | دائمی | تدریجی (در بازه چند ماه تا چند سال) |
| کاربرد اصلی | کنترل روانگرایی در خاکهای دانهای اشباع | بهسازی خاکهای سست و کنترل نشست | بهسازی خاکهای ریزدانه (رسی و سیلتی) | کاهش زمان تحکیم خاکهای رسی نرم |
بهطور خلاصه، زهکشهای لرزهای روشی واکنشی و پیشگیرانه برای شرایط زلزله هستند، در حالیکه ستون شنی و اختلاط عمیق، روشهایی اصلاحی و دائمی برای بهبود خواص مکانیکی خاک محسوب میشوند.پیشنهاد میکنم مطلب انواع روش های زهکشی مطالعه کنید.
مقایسه زهکشهای لرزهای با سایر روشهای زهکشی خاک
زهکشهای لرزهای بخشی از خانواده بزرگتر سیستمهای زهکشی ژئوتکنیکی هستند. برای درک بهتر جایگاه این فناوری، جدول زیر تفاوتهای آن با سایر روشهای زهکشی مانند زهکش پشت دیوار، زهکش ترانشه و زهکش عمودی پیشساخته (PVD) را نشان میدهد:
| زهکش لرزهای (Earthquake Drains) | زهکش پشت دیوار (Retaining Wall Drainage) | زهکش ترانشه و گودبرداری (Trench Drainage) | زهکش عمودی پیشساخته (PVD) | |
| هدف اصلی | تخلیه سریع فشار آب منفذی در حین زلزله برای جلوگیری از روانگرایی | جلوگیری از تجمع فشار آب پشت دیوار و افزایش پایداری سازه | کاهش سطح آب زیرزمینی در حین گودبرداری یا حفاری | تسریع تحکیم خاکهای نرم تحت بارهای استاتیکی |
| زمان عملکرد | آنی و همزمان با وقوع زلزله | دائمی و در شرایط بارندگی یا نفوذ آب | موقت یا دائمی بسته به نوع پروژه | بلندمدت و تدریجی |
| مکانیزم عملکرد | ایجاد مسیر زهکشی عمودی با نفوذپذیری بالا برای تخلیه سریع آب | استفاده از لایههای فیلتر و لولههای سوراخدار در پشت دیوار | انتقال آب از کف گود یا ترانشه به چاهک یا سیستم پمپاژ | زهکشی عمودی برای کوتاه کردن مسیر خروج آب منفذی |
| نوع خاک مناسب | ماسه و لای اشباع با نفوذپذیری متوسط تا زیاد | خاکهای نفوذپذیر مجاور دیوار یا سازه نگهبان | خاکهای آبرفتی و ماسهای با سطح آب بالا | رسهای نرم با نفوذپذیری کم |
| تجهیزات موردنیاز | ماندریل ارتعاشی (Vibratory Mandrel) و زهکشهای پلیمری ژئوتکستایلدار | لولههای PVC یا HDPE سوراخدار و فیلتر ژئوتکستایل | ترانشه، چاهک جمعآوری و پمپ زهکش | صفحات پلیمری زهکش (Prefabricated Drain) |
| نوع پروژه معمول | بنادر، پلها، سدها و زیرساختهای حیاتی | دیوارهای حائل، رمپهای زیرزمینی و زیرزمین ساختمانها | گودبرداریهای عمیق و ترانشههای طولی | پروژههای تحکیم و آمادهسازی بستر |
| مزیت اصلی | مقابله مستقیم با روانگرایی در زمان زلزله | کنترل فشار آب و جلوگیری از ناپایداری موضعی دیوار | کاهش خطر نشت و افزایش ایمنی حفاری | تسریع زمان تحکیم و آمادهسازی سریع خاک |
| محدودیتها | عملکرد ضعیف در رسهای کمنفوذ | نیاز به نگهداری و کنترل گرفتگی | وابستگی به شرایط سطح آب و تخلیه منظم | زمانبر بودن فرآیند و نیاز به بارگذاری طولانی |

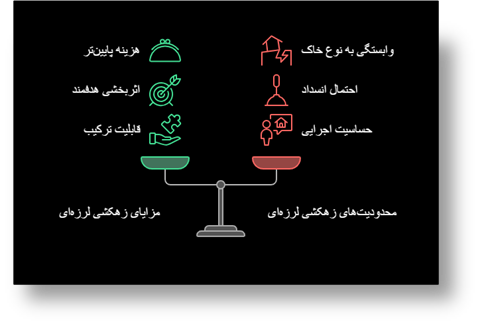

مزایا و محدودیتها
مزایا
- هزینه پایینتر: نسبت به روشهای اصلاح کامل خاک مانند DSM، اجرای زهکشهای لرزهای مقرونبهصرفهتر است.
- سرعت اجرا: نصب با تجهیزات ارتعاشی و در زمان کوتاه انجام میشود.
- اثربخشی هدفمند: مستقیماً عامل اصلی روانگرایی یعنی فشار آب منفذی را کنترل میکند.
- قابلیت ترکیب: میتوان این سیستم را در کنار سایر روشهای بهسازی مانند ستونهای شنی بهکار گرفت.
محدودیتها
- وابستگی به نوع خاک: در خاکهای با نفوذپذیری پایین (مانند رسهای متراکم) عملکرد مؤثری ندارد.
- احتمال انسداد: در خاکهای دارای ذرات ریز زیاد، فیلتر ژئوتکستایل ممکن است مسدود شود.
- عدم بهبود مکانیکی: تأثیری بر ظرفیت باربری یا نشست استاتیکی ندارد.
- حساسیت اجرایی: طراحی و نصب دقیق (فاصله، عمق و کیفیت تجهیزات) برای عملکرد مطلوب حیاتی است.
پتانسیل کاربرد در پروژههای عمرانی ایران
با توجه به لرزهخیزی بالای ایران و گستردگی مناطق دارای خاکهای آبرفتی و اشباع، استفاده از زهکشهای لرزهای میتواند گزینهای مؤثر و اقتصادی برای بهبود عملکرد زمین در برابر زلزله باشد. تجربه اجرای پروژه زهکشی سعادتآباد توسط شرکت ایستاسازه نیز نشان میدهد که طراحی و اجرای صحیح سیستمهای زهکشی در خاکهای اشباع شهری تا چه اندازه در افزایش پایداری و ایمنی سازهها مؤثر است.
- سازههای ساحلی و بندری: در بنادر جنوبی و شمالی کشور (عسلویه، بندرعباس، انزلی و نوشهر).
- سدها و سازههای آبی: کاهش فشار آب دینامیکی در بدنه و پنجه سدهای خاکی.
- تأسیسات صنعتی و پالایشگاهی: جلوگیری از خسارت در خاکهای مستعد روانگرایی.
- پایههای پلها و مسیرهای حملونقل: مخصوصاً در مسیرهای عبور از دشتهای آبرفتی.
- پروژههای شهری: ایمنسازی فونداسیون ساختمانها در کلانشهرهای مستعد روانگرایی.
نتیجهگیری
زهکشهای لرزهای روشی هوشمندانه و تخصصی برای کنترل روانگرایی در خاکهای دانهای اشباع هستند. این سیستم با فراهم کردن مسیر تخلیه سریع فشار آب در لحظات بحرانی زلزله، مانع از فروپاشی ساختار خاک و از بین رفتن پایداری سازه میشود. اگرچه این روش جایگزین کامل سایر تکنیکهای بهسازی خاک نیست، اما بهدلیل هزینه کمتر، سرعت اجرا و تمرکز بر عامل اصلی روانگرایی، میتواند نقش مهمی در ایمنی لرزهای زیرساختهای کشور ایفا کند. با توجه به شرایط ژئوتکنیکی ایران، توسعه و بومیسازی این فناوری، گامی مؤثر در جهت کاهش آسیبپذیری لرزهای و ارتقای تابآوری زیرساختهای ملی خواهد بود.
