مقاومت باند (Bond Strength) یکی از پارامترهای کلیدی در طراحی انکرها و نیل‌های خاک است که نقش تعیین‌کننده‌ای در پایداری سازه‌های نگهبان، دیوارهای حائل و شیب‌های پایدارسازی‌شده دارد. این مقاله با تکیه بر استانداردهای معتبر بین‌المللی مانند AASHTO LRFD، FHWA GEC-4 و BS 8081:1989، به بررسی روش‌های تخمین، طراحی و ارزیابی مقاومت باند می‌پردازد.

شکست نیل (Pullout)

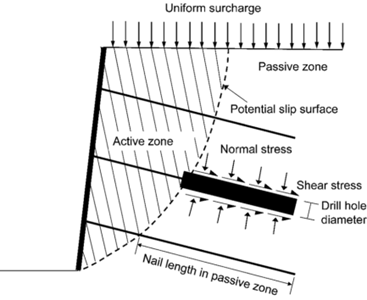

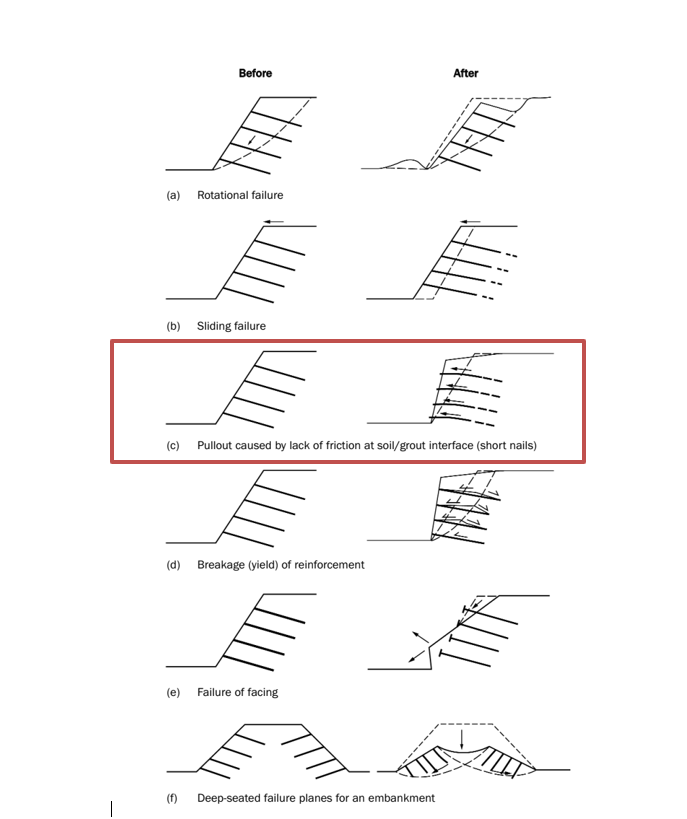

یکی از خطرات پایداری داخلی که برای دیواره نیلینگ ممکن است رخ دهد کشیده شدن نیل‌ها به دلیل شکست در مرز تماس خاک/نیل (Soil/Nail Interface) است. لذا توانایی نیل در تولید مقاومت کششی کافی (خاک/نیل) برای پایداری شیب یا دیوار نیل‌دار از اهمیت بنیادی برخوردار است. مقاومت کششی نهایی نیل به عوامل زیر بستگی دارد:

• نوع خاک
• زبری سطح نیل
• روش حفاری یا نصب
• مدت زمانی که سوراخ حفاری بدون دوغاب باقی می‌ماند (اگر طولانی باشد، احتمالاً مقاومت کششی نهایی کاهش می‌یابد)
• فشار دوغاب (در صورت دوغاب ریزی)
• قطر نیل
• طول نیل در ناحیه فعال
• طول نیل در ناحیه مقاوم
• الاستیسیته رشته نیل
• زمان (برای خاک‌های مستعد خزش)
• نرخ اعمال بار آزمون و تنش محصورکننده
• حضور آب زیرزمینی (و تأثیر آن بر تنش مؤثر و تنش شعاعی)

شکست انکر (Pullout)

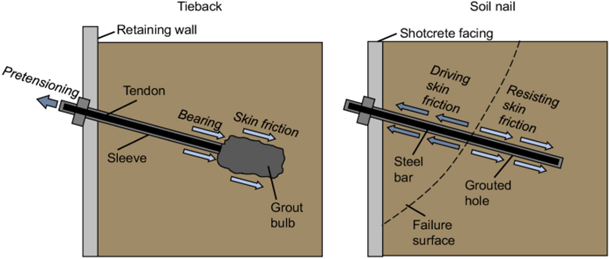

شکست یک مهار (انکر) به دلیل بارگذاری بیش از حد استاتیکی، می‌تواند در دو سطح اصلی که مستقیماً به مقاومت باند مربوط می‌شوند، رخ دهد؛

• شکست پیوند دوغاب-زمین (Ground-Grout Bond Failure)

این مکانیزم شکست مربوط به مقاومت برشی پوسته (Skin Friction) بسیج شده در سطح مشترک بین ملات (دوغاب) ناحیه باند و زمین اطراف (خاک یا سنگ) است.

عوامل مؤثر بر مقاومت باند

• این مقاومت به تنش نرمال (فشار محصورکننده) که بر روی دوغاب اعمال می‌شود و همچنین به چسبندگی (Adhesion) و اصطکاک (Friction) بسیج شده بین زمین و دوغاب بستگی دارد.
• مقاومت باند در زمین‌های یکنواخت به صورت تدریجی بسیج می‌شود. تجربه نشان داده است که افزایش طول باند برای مهارهای معمول فراتر از ۹ تا ۱۲ متر، افزایش قابل توجهی در مقاومت ایجاد نمی‌کند.
• شکست پیوند دوغاب-تاندون

این مکانیزم شکست مربوط به توانایی تاندون (میلگرد یا استرند) برای انتقال بار به ملات اطراف خود است و باید اطمینان حاصل شود که این مقاومت پیش از بسیج ظرفیت نهایی زمین، تجاوز نشود.

این پیوند از سه جزء تشکیل شده است: چسبندگی (Adhesion)، اصطکاک (Friction) (که پس از حرکت جایگزین چسبندگی می‌شود) و درهم‌تنیدگی مکانیکی (Mechanical Interlock) که مکانیسم غالب برای میلگردهای رزوه شده است.

تأثیر تزریق دوغاب

تزریق تحت فشار (Pressure Grouting) در خاک‌های دانه‌ای (Cohesionless) : این روش به طور قابل توجهی تنش‌های نرمال اعمال شده بر بدنه دوغاب را افزایش می‌دهد (افزایش محصورشدگی)، که منجر به افزایش ظرفیت بیرون‌کشی می‌شود.

تزریق پس از نصب (Post-grouting) در خاک‌های چسبنده (Cohesive): این روش با تزریق‌های متعدد، تنش‌های شعاعی را افزایش داده و یک سطح نامنظم ایجاد می‌کند که ظرفیت را در خاک‌های چسبنده ۲0 تا ۵۰ درصد یا بیشتر افزایش می‌دهد.

مقاومت باند مهارها (انکرها) بر اساس FHWA

طراحی اولیه مقاومت باند (تخمین و محاسبات)

برای طراحی اولیه، ظرفیت انتقال بار از طول باند (Load Transfer Capacity) بر اساس سوابق میدانی قبلی تخمین زده می‌شود. طراحی نهایی باید از طریق آزمون‌های بارگذاری تأیید شود.

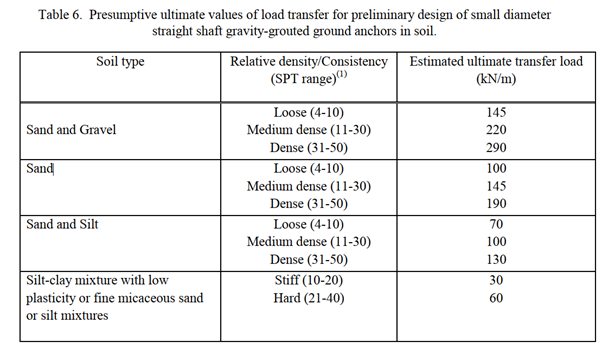

برای طراحی اولیه مهارهای دوغاب‌ریزی شده به روش ثقلی(straight shaft gravity-grouted)  با قطر کوچک، بار انتقال نهایی (Ultimate Transfer Load) می‌تواند بر اساس نوع خاک و تراکم (یا مقادیر SPT) تخمین زده شود (جدول ۶).

طراحی مهار در سنگ (Rock Anchors)

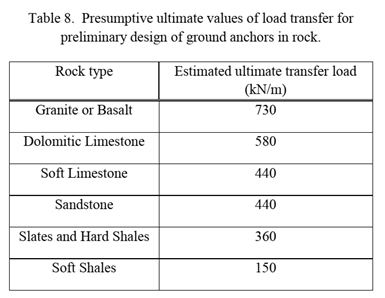

بار انتقال نهایی می‌تواند بر اساس نوع سنگ (جدول ۸) تخمین زده شود.

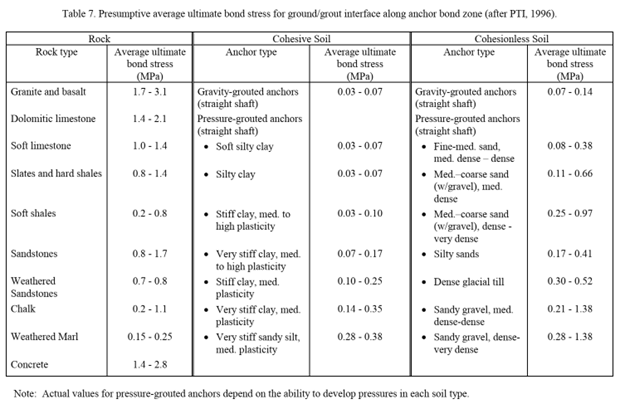

تنش باند نهایی بین سنگ و دوغاب می‌تواند تقریباً ۱۰ درصد مقاومت فشاری محصور نشده (Unconfined Compressive Strength)  سنگ در نظر گرفته شود، مشروط بر آنکه از حداکثر 3.1 MPa  تجاوز نکند (جدول ۷)

در غیاب داده‌های آزمایشی، مقادیر تخمینی بار انتقال نهایی برای طراحی اولیه بر حسب kN/m  یا MPa  در جداول استاندارد ارائه شده‌اند:

مقاومت جانبی (اصطکاک پوسته‌ای) با استفاده از تحلیل تنش مؤثر:

مقاومت جانبی (Qsu​) را می‌توان با استفاده از تحلیل تنش مؤثر برارزیابی کرد. این تحلیل، مجموع مقاومت اصطکاکی بسیج شده در طول انکر در لایه‌های مختلف خاک (i) را محاسبه می‌کند:

که در این فرمول:

D: قطر انکر

Δzi​: ضخامت لایه iام

σvi′​: تنش مؤثر قائم در عمق میانی لایه iام

Ko​: ضریب تنش افقی درجا

(K/Ko​)i​ : ضریب اصلاح تنش برای لایه iام است که تأثیرات ساخت و ساز را در نظر می‌گیرد

δi​ : زاویه اصطکاک تنش مؤثر برای سطح برش مشترک (سطح تماس)

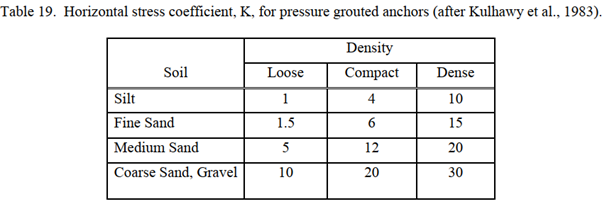

برای انکرهای خاکی، می‌توان نسبت δ/ϕ  را برابر با 1  در نظر گرفت (که در آن ϕ  زاویه اصطکاک تنش مؤثر خاک است). مقادیر مربوط به ضریب تنش افقی (K) برای انکرهای تزریق تحت فشار، بر اساس تراکم و نوع خاک پیشنهاد شده است (جدول ۱۹)

مقاومت باند مهارها (انکرها) بر اساس BS 8081:1989

طراحی انکر ثابت در خاک‌های چسبنده  (Cohesive Soils)

برای انکرهای نوع A (استوانه‌ای ساده با تزریق تحت نیروی ثقل یا گرانشی)، ظرفیت نهایی  بر اساس مقاومت‌های برشی زهکشی نشده (Undrained Shear Strengths) تخمین زده می‌شود:

که در آن:

Cu​:متوسط مقاومت برشی زهکشی نشده در طول انکر ثابت (kN/m2) است.

α :ضریب چسبندگی (Adhesion Factor) است.

D,L : به ترتیب قطر و طول انکر ثابت هستند.

در این استاندارد، فرآیند تعیین مقاومت باند (مقاومت بیرون‌کشی) در سه مرحله صورت می‌گیرد:

1- تخمین (Estimation): مقاومت باند در مرحله طراحی مقدماتی (Preliminary Design) با استفاده از روش‌های تحلیلی/تجربی (مانند فرمول‌های Tf​=πDLτult​ یا Tf​=πDLαCu​  و با تکیه بر مقادیر مجاز تنش باند نهایی τult​ یا α که از تجربه قبلی یا داده‌های آزمایشگاهی به دست آمده‌اند، تخمین زده می‌شود.

2- محاسبه و تنظیم (Design Calculation): طراح با استفاده از این فرمول‌ها و مقادیر مجاز، طول انکر ثابت (L) و قطر (D) مورد نیاز را محاسبه می‌کند.

3- تأیید میدانی (Verification): از آنجایی که ساخت و کیفیت اجرا تأثیر زیادی بر عملکرد نهایی دارند، ظرفیت نهایی محاسبه شده فقط یک “راهنما” تلقی می‌شود و الزامی است که مقاومت نهایی در محل پروژه از طریق آزمون‌های تأیید (Proving Tests) بر روی انکرهای آزمایشی محاسبه و تأیید شود. این آزمون‌ها (که اغلب تا حد شکست انجام می‌شوند) ظرفیت واقعی را تعیین می‌کنند و ممکن است منجر به تعدیل طول‌ها و ظرفیت‌های طراحی اولیه شوند.

مقاومت باند نیل ها بر اساس Soil Nailing – Guidelines on Design and Construction

حداقل پنج روش برای تعیین مقاومت کششی نیل وجود دارد که در ادامه بررسی می‌شوند:

1. همبستگی‌ها و نمودارهای تجربی
2. آزمون‌های کشش (Pullout Test)
3. روش‌های مقاومت برشی زهکشی نشده (فقط برای خاک‌های چسبنده)
4. روش‌های تنش مؤثر (برای خاک‌های چسبنده و دانه‌ای)
5. استفاده از آزمون‌های فشارسنج    (Pressuremeter Test)

تجربه محلی نقش مهمی در تعیین مقاومت کششی نیل بر اساس شناخت شرایط زمین محلی ایفا می‌کند. شرایط زمین ممکن است در سرتاسر یک سایت متفاوت باشد، بنابراین تمام این روش‌ها باید با احتیاط استفاده شوند. ارزش‌ها و مقادیر به‌دست‌آمده همواره باید با دقت بررسی شوند.

روش اول

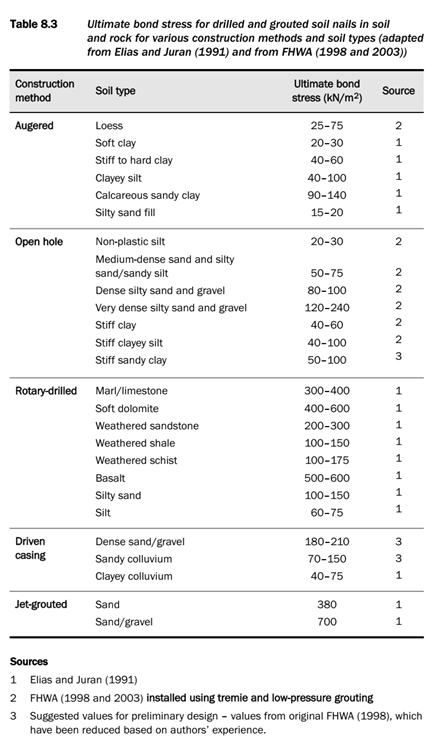

از  نمودارها و جداول ارائه‌شده می‌توانند برای برآورد مقاومت کششی نهایی نیل‌ها در انواع مختلف خاک‌ها و روش‌های نصب نیل مورد استفاده قرار گیرند.

روش 2

تست PULLOUT

این آزمون‌ها همیشه برای سایت‌های کوچک نیل‌گذاری ممکن نیستند، اما اگر طراحی به‌طور کامل انجام شده باشد، انجام آزمون روی نیل‌های فعال در مراحل اولیه با بار ۱.۵ برابر بار طراحی معمولاً کافی است.

روش 3

مقاومت کششی نهایی نیل‌ها در خاک‌های چسبنده را می‌توان با استفاده از مقاومت برشی زهکشی نشده (Undrained Shear Strength) و یک ضریب چسبندگی (α) مشابه روش محاسبه شمع‌ها در رس تخمین زد. معادله معمول به صورت زیر است:

این روش توسط BS 8081:1989  برای انکرهای نوع A در خاک‌های چسبنده که مانند نیل‌هایی با دوغاب روش Tremie اجرا می‌شوند پیشنهاد شده است. باید از یک مقدار محتاطانه برای مقاومت برشی زهکشی نشده استفاده شود.

روش 4

مقاومت کششی نیل‌ها در خاک‌های دانه‌ای را می‌توان با استفاده از روش طراحی بر اساس تنش مؤثر محاسبه کرد. این روش‌ها همچنین برای محاسبه مقاومت کششی در خاک‌های چسبنده نیز قابل استفاده هستند. برای اطمینان از عملکرد بلندمدت، احتمالاً مناسب‌ترین روش برای خاک‌های چسبنده استفاده از این رویکرد است، (BS 8006:1995).

روش‌های تنش مؤثر معمولاً مقاومت کششی نیل‌ها در خاک‌های دانه‌ای را کم برآورد می‌کنند. یکی از دلایل آن اثر اتساع (constrained dilation) است، که در آن خاک سعی می‌کند برای حرکت نیل در زمین هنگام فعال شدن کشش، منبسط شود. این انبساط توسط خاک اطراف محدود می‌شود (مشروط بر اینکه خاک شل نباشد) و تنش شعاعی روی نیل افزایش می‌یابد تا زمانی که برخی از دانه‌های خاک خرد شوند یا شکست پسیو در خاک اطراف رخ دهد و اجازه حرکت به نیل داده شود. اثر اتساع محدود در خاک‌های چسبنده به میزان بسیار کمتری مشاهده می‌شود.

برای شرایط زمینی که طراح تجربه قبلی از آن ندارد، روش تنش مؤثر برای تعیین حد پایین مقاومت کششی توصیه می‌شود. گاهی نیل‌ها عمدتاً برای بهبود عملکرد سرویس (Serviceability) نصب می‌شوند، مانند برخی خاکریزهای راه‌آهن. در این موارد، استفاده از روش تنش مؤثر برای برآورد مقاومت کششی مناسب است تا فاصله مناسب بین نیل‌ها تعیین شود.

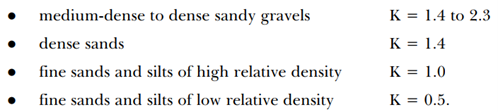

مقادیر زیر برای K  پیشنهاد شده است، در صورتی که از فشار تزریق دوغاب استفاده نشود:

  روش 5

Pressuremeter Test

تنش نهایی  ناحیه باند را می‌توان از نتایج این آزمون‌ها (که در طول بررسی‌های میدانی انجام می‌شوند) با استفاده از رابطه زیر استخراج کرد (FHWA, 2003):

Clouterre (1991)  مجموعه‌ای از نمودارهای طراحی ارائه می‌دهد که می‌توانند برای برآورد اصطکاک نهایی واحد سطحی نیل‌ها در انواع خاک‌ها و با روش‌های مختلف اجرا استفاده شوند. این نمودارها برآورد اصطکاک نهایی واحد سطحی نیل‌ها را با حد فشار به‌دست‌آمده از آزمون فشارسنج همبسته می‌کنند.

در طراحی نیل‌ معمولاً فرض می‌شود که مقاومت کششی متناسب با طول نیل و یکنواخت است. این فرض برای نیل‌های کوتاه و سخت (قطر >۲۰ میلی‌متر و طول اتصال تا ۵ متر) معمولاً مناسب است، اما برای طول‌های اتصال بیشتر از ۵ متر یا نیل‌های الاستیک (مثل کامپوزیت الیافی) توزیع تنش اتصال غیر یکنواخت بوده و میانگین مقاومت کششی کاهش می‌یابد. برخلاف انکرها که طول‌های باند تا ۸–۱۰ متر رایج است و مقاومت کششی الزاماً با طول خطی افزایش نمی‌یابد. اگر نیل‌های طولانی لازم باشد، باید کاهش مقاومت محاسبه‌شده در نظر گرفته شود.

رویکرد پیشنهادی برای ارزیابی مقاومت کششی نیل‌ها

۱. برآورد مقاومت کششی نهایی: از جدول‌ها یا داده‌های منتشرشده دیگر استفاده کنید (در صورتی که شامل خاک‌های مناسب باشند).

۲. خاک‌های چسبنده: مقاومت کششی نهایی را با روش مقاومت برشی زهکشی نشده به‌عنوان حد بالایی و با روش تنش مؤثر به‌عنوان حد پایینی محاسبه کنید.

خاک‌های دانه‌ای: مقاومت کششی نهایی را با روش تنش مؤثر محاسبه کنید.

۳. سپس طراحی را با تستهای میدانی تا نقطه شکست روی نیل‌های آزمایشی (Sacrificial Nails) تأیید کنید.

آزمایشات باید همیشه تأیید کنند که مقاومت کششی اندازه‌گیری‌شده:

• با مقاومت کششی نهایی محاسبه‌شده با روش مقاومت برشی زهکشی نشده یا مقادیر برآوردشده در جدول‌ها مطابقت دارد یا بیشتر است.
• بیشتر از مقاومت کششی نهایی محاسبه‌شده با روش تنش مؤثر است.

 منابع

– AASHTO LRFD Bridge Design Specifications

– FHWA GEC No. 4 (1999)

– BS 8081:1989

– Sabatini et al. (1999), PTI (1996), Cheney (1984), Weatherby (1982)

– Soil Nailing – Guidelines on Design and Construction, CIRIA C637 (2005)
