تحلیل تغییرشکل دیوار و نشست زمین در گودبرداری‌های عمیق

مروری بر نتایج ۳۰۰ پروژه واقعی در خاک‌های نرم و درس‌آموخته‌هایی برای طراحی گودهای شهری

با افزایش ساخت‌وسازهای شهری، اجرای گودبرداری‌های عمیق به یکی از مهم‌ترین چالش‌های مهندسی ژئوتکنیک تبدیل شده است. در گذشته، موفقیت یک سیستم نگهبان عمدتاً بر اساس تأمین ضریب اطمینان در برابر گسیختگی ارزیابی می‌شد؛ اما امروزه کنترل تغییرشکل دیوار، نشست سطح زمین و حفاظت از ساختمان‌های مجاور به همان اندازه اهمیت دارد. در بسیاری از پروژه‌های شهری، حتی اگر دیوار حائل از نظر پایداری کاملاً ایمن باشد، جابه‌جایی بیش از حد آن می‌تواند موجب ایجاد ترک در ساختمان‌های مجاور، آسیب به تأسیسات مدفون یا تغییرشکل روسازی معابر شود.

اگرچه نرم‌افزارهای تحلیل عددی مانند PLAXIS ابزار قدرتمندی برای پیش‌بینی رفتار گود هستند، اما نتایج آن‌ها به شدت به پارامترهای ژئوتکنیکی، مدل رفتاری خاک و فرضیات تحلیل وابسته است. به همین دلیل، مقایسه نتایج تحلیل‌های عددی با داده‌های واقعی پروژه‌های اجراشده، یکی از بهترین روش‌ها برای ارزیابی منطقی بودن طراحی به شمار می‌رود.

در همین راستا، پژوهشی که توسط Wang و همکاران در مجله Journal of Geotechnical and Geoenvironmental Engineering (ASCE)  منتشر شده، یکی از ارزشمندترین مطالعات تجربی در زمینه گودبرداری‌های عمیق محسوب می‌شود. این پژوهش عملکرد ۳۰۰ پروژه واقعی در خاک‌های نرم شانگهای را بررسی کرده و روابط تجربی بسیار کاربردی برای تغییرشکل دیوارها و نشست زمین ارائه داده است.

معرفی پژوهش

برخلاف بسیاری از مقالات ژئوتکنیکی که تنها یک یا چند پروژه را بررسی می‌کنند، این مطالعه بر پایه یک بانک اطلاعاتی بزرگ از پروژه‌های واقعی تهیه شده است. داده‌های مربوط به ابزار دقیق، مشخصات سیستم نگهبان، عمق گود، ضخامت دیوار، نوع مهاربندی، جابه‌جایی دیوار و نشست زمین در این پروژه‌ها گردآوری و به صورت آماری تحلیل شده‌اند.

هدف اصلی پژوهش پاسخ به چند سؤال اساسی بوده است:

• دیوارهای حائل در پروژه‌های واقعی معمولاً چه میزان تغییرمکان دارند؟
• بیشترین تغییرمکان در چه عمقی رخ می‌دهد؟
• نشست زمین تا چه فاصله‌ای از لبه گود گسترش می‌یابد؟
• کدام سیستم نگهبان عملکرد بهتری در کنترل تغییرشکل دارد؟
• چه عواملی بیشترین تأثیر را بر رفتار گود دارند؟

نتایج این مطالعه امروزه به عنوان یکی از معتبرترین مراجع تجربی برای کنترل نتایج تحلیل‌های عددی مورد استفاده قرار می‌گیرد.

سیستم‌های نگهبان بررسی‌شده

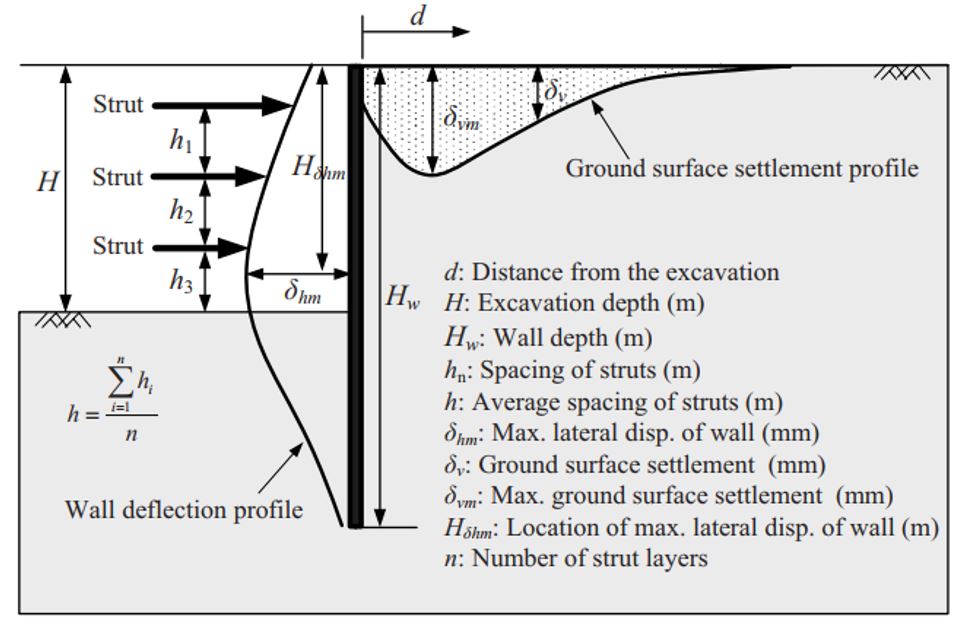

پژوهشگران پروژه‌ها را بر اساس نوع سیستم نگهبان به پنج گروه تقسیم کردند:

• دیوار دیافراگمی و شمع‌های درجا (Bottom-Up) که رایج‌ترین سیستم مورد استفاده در پروژه‌های شهری بوده‌اند.
• روش Top-Down که در آن دال‌های سازه به‌عنوان اعضای مهاربندی عمل می‌کنند و سختی بسیار بالایی ایجاد می‌شود.
• دیوارهای شیت پایل فولادی که به دلیل انعطاف‌پذیری زیاد، تغییرشکل بیشتری نسبت به سایر سیستم‌ها دارند.
• دیوارهای اختلاط عمیق خاک (DSM) که از بهسازی درجا برای ایجاد دیوار حائل استفاده می‌کنند.
• سیستم مرکب DSM همراه با میخ‌کوبی خاک که عملکردی بین دیوارهای دیافراگمی و دیوارهای طره‌ای دارد.

کدام سیستم کمترین تغییرشکل را دارد؟

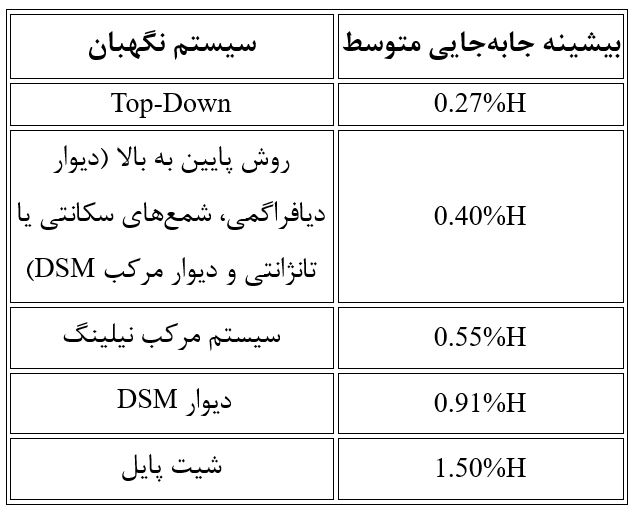

برای مقایسه پروژه‌هایی با عمق‌های مختلف، پژوهشگران حداکثر جابه‌جایی دیوار را به صورت درصدی از عمق نهایی گود (H) بیان کردند. این روش امکان مقایسه مستقیم عملکرد سیستم‌های مختلف را فراهم می‌کند. نتایج نشان داد:

این نتایج به‌خوبی نشان می‌دهد که سختی سیستم نگهبان نقش تعیین‌کننده‌ای در کنترل تغییرشکل دیوار دارد. سیستم Top-Down به دلیل استفاده از دال‌های بتنی سازه به‌عنوان مهاربندی، کمترین جابه‌جایی را ثبت کرده است؛ در مقابل، دیوارهای شیت پایل به علت سختی خمشی پایین، بیشترین تغییرشکل را داشته‌اند.

برای دیوارهای دیافراگمی و شمع‌های درجا نیز مقدار 0.40%H  به‌عنوان یک معیار تجربی بسیار شناخته‌شده مطرح شده است. این مقدار به معنای آن نیست که همه پروژه‌ها دقیقاً همین رفتار را خواهند داشت، بلکه یک شاخص مناسب برای کنترل منطقی بودن نتایج تحلیل‌های عددی است.

به عنوان نمونه، اگر یک گود ۲۰ متری با دیوار دیافراگمی طراحی شود، انتظار می‌رود بیشترین جابه‌جایی دیوار در حدود ۸ سانتی‌متر باشد. اگر مدل عددی مقدار بسیار کمتر یا بسیار بیشتری را نشان دهد، لازم است پارامترهای مدل و فرضیات طراحی دوباره بررسی شوند.

بیشترین تغییرمکان در کدام قسمت دیوار رخ می‌دهد؟

یکی دیگر از یافته‌های مهم این پژوهش، محل وقوع بیشترین تغییرمکان دیوار است. برخلاف تصور رایج که انتظار می‌رود تاج دیوار بیشترین جابه‌جایی را داشته باشد، نتایج ابزار دقیق نشان داد که در اکثر پروژه‌ها، حداکثر تغییرمکان در بخش میانی یا پایین‌تر از میانه دیوار رخ داده است.

در بیش از نیمی از پروژه‌ها، این نقطه در عمقی بین 0/5 تا 1/0 برابر عمق گود قرار داشته و در بخش قابل توجهی از پروژه‌ها نیز در عمق 1/0 تا 1/4 برابر عمق گود مشاهده شده است. این رفتار نشان می‌دهد که دیوارهای مهاربندی‌شده معمولاً به صورت یک تیر پیوسته تغییرشکل می‌دهند و تمرکز خمش در نواحی میانی دیوار است.

از دیدگاه طراحی، این موضوع اهمیت زیادی دارد؛ زیرا نشان می‌دهد آرایش مناسب مهاربندی و تأمین سختی کافی در بخش‌های میانی و پایینی دیوار می‌تواند تأثیر بیشتری در کاهش تغییرشکل داشته باشد.

نشست زمین؛ مهم‌ترین عامل تأثیر بر سازه‌های مجاور

اگرچه تغییرمکان دیوار حائل یکی از مهم‌ترین شاخص‌های ارزیابی عملکرد یک گود است، اما در بسیاری از پروژه‌های شهری، خسارت‌های واقعی ناشی از نشست زمین رخ می‌دهد. ترک‌خوردگی ساختمان‌های مجاور، تغییرشکل روسازی معابر و آسیب به خطوط مدفون معمولاً نتیجه انتقال تغییرشکل‌های دیوار به توده خاک اطراف است. از این‌رو، بررسی نشست سطح زمین یکی از بخش‌های اصلی این پژوهش بوده است.

تحلیل داده‌های ۳۰۰ پروژه نشان داد که میانگین بیشینه نشست سطح زمین حدود 0/42 درصد عمق نهایی گود (0.42H%) است. به عبارت دیگر، در یک گود با عمق ۲۰ متر، بیشترین نشست مورد انتظار به طور متوسط در حدود ۸۴ میلی‌متر خواهد بود. این مقدار یک معیار تجربی است و نباید به‌عنوان حد مجاز طراحی در نظر گرفته شود، اما برای ارزیابی منطقی بودن نتایج تحلیل‌های عددی و مقایسه با داده‌های ابزار دقیق بسیار مفید است.

محدوده تأثیر گود تا چه فاصله‌ای ادامه دارد؟

یکی از کاربردی‌ترین نتایج این مطالعه، تعیین گستره تأثیر نشست در پشت دیوار حائل است. بررسی نتایج ابزار دقیق نشان داد که اثرات گودبرداری معمولاً تا فاصله‌ای بین 1/5 تا 3/5 برابر عمق گود از لبه گود گسترش می‌یابد.

به عنوان نمونه، در یک گود ۱۵ متری، ساختمان‌هایی که در فاصله حدود ۲۲ تا ۵۲ متر از لبه گود قرار دارند، ممکن است تحت تأثیر تغییرشکل‌های ناشی از گودبرداری قرار گیرند. البته این موضوع به معنای وقوع آسیب در تمام این محدوده نیست؛ بلکه نشان می‌دهد در این فاصله، انجام بررسی‌های دقیق‌تر و پایش ابزار دقیق اهمیت بیشتری پیدا می‌کند.

این یافته برای پروژه‌های شهری که در مجاورت ساختمان‌های حساس اجرا می‌شوند، اهمیت ویژه‌ای دارد و می‌تواند در تعیین محدوده پایش و ارزیابی ریسک پروژه مورد استفاده قرار گیرد.

ارتباط بین نشست زمین و تغییرمکان دیوار

پژوهشگران همچنین رابطه بین بیشترین نشست زمین و بیشترین جابه‌جایی افقی دیوار را بررسی کردند. نتایج نشان داد که نسبت این دو پارامتر معمولاً بین 0.4 تا 2.0 قرار دارد و مقدار متوسط آن حدود 0.9 است.

به بیان ساده، در بسیاری از پروژه‌ها مقدار بیشینه نشست زمین تقریباً برابر با بیشینه جابه‌جایی دیوار است. این رابطه برای مهندسان طراح اهمیت زیادی دارد، زیرا در پروژه‌هایی که امکان نصب ابزار دقیق برای اندازه‌گیری نشست محدود است، اطلاعات مربوط به تغییرمکان دیوار می‌تواند دید مناسبی از رفتار زمین در پشت گود ارائه دهد.

چه عواملی بیشترین تأثیر را بر تغییرشکل گود دارند؟

پس از تحلیل نتایج پروژه‌ها، پژوهشگران چهار عامل اصلی را در رفتار دیوارهای حائل بررسی کردند.

• سختی سیستم نگهبان

نتایج نشان داد با افزایش سختی کلی سیستم، میزان تغییرشکل دیوار کاهش می‌یابد؛ اما این رابطه کاملاً خطی نیست. پس از رسیدن به یک سطح مشخص از سختی، افزایش بیشتر ضخامت دیوار یا ابعاد اعضای مهاربندی، کاهش قابل توجهی در تغییرمکان ایجاد نمی‌کند و ممکن است از نظر اقتصادی توجیه نداشته باشد.

• ضخامت دیوار

افزایش ضخامت دیوارهای دیافراگمی از ۶۰۰ به ۸۰۰ و سپس ۱۰۰۰ میلی‌متر باعث کاهش تغییرشکل شده است، اما این کاهش تدریجی بوده و با افزایش ضخامت، میزان بهبود عملکرد کاهش یافته است. بنابراین انتخاب ضخامت مناسب باید بر اساس تحلیل فنی و اقتصادی انجام شود، نه صرفاً با هدف افزایش سختی.

• عمق نفوذ دیوار

یکی دیگر از یافته‌های جالب مقاله این است که افزایش عمق نفوذ دیوار، تنها زمانی تأثیر محسوسی بر کاهش تغییرشکل دارد که برای تأمین پایداری کف گود ضروری باشد. در بسیاری از پروژه‌ها، افزایش بیش از حد طول دیوار بدون نیاز ژئوتکنیکی، تأثیر قابل توجهی بر عملکرد کلی سیستم نداشته است.

• ضریب اطمینان در برابر بالا‌زدگی کف (Basal Heave)

پژوهش نشان داد هرچه ضریب اطمینان در برابر گسیختگی کف بیشتر باشد، تغییرشکل دیوار نیز کمتر خواهد بود. این نتیجه نشان می‌دهد کنترل پایداری کف گود تنها برای جلوگیری از گسیختگی نهایی اهمیت ندارد، بلکه نقش مؤثری در محدود کردن تغییرشکل‌های بهره‌برداری نیز ایفا می‌کند.

کاربرد نتایج این پژوهش در پروژه‌های ایران

اگرچه این مطالعه بر پایه پروژه‌های اجراشده در خاک‌های نرم شانگهای انجام شده است، اما بسیاری از نتایج آن می‌تواند برای پروژه‌های گودبرداری شهری در ایران نیز مفید باشد؛ البته با این شرط که تفاوت شرایط زمین‌شناسی و ویژگی‌های خاک هر پروژه مدنظر قرار گیرد.

برای مثال، مقادیر تجربی ارائه‌شده در این مقاله می‌توانند به‌عنوان معیاری برای کنترل نتایج تحلیل‌های عددی مورد استفاده قرار گیرند. چنانچه تحلیل یک پروژه با شرایط مشابه، مقادیر تغییرشکل بسیار کمتر یا بسیار بیشتر از روابط تجربی این مطالعه را نشان دهد، لازم است پارامترهای ژئوتکنیکی، مدل رفتاری خاک یا شرایط مرزی مدل با دقت بیشتری بازبینی شوند.

همچنین، نتایج این پژوهش اهمیت استفاده از ابزار دقیق را در پروژه‌های گودبرداری یادآوری می‌کند. مقایسه مستمر رفتار واقعی گود با پیش‌بینی‌های طراحی، امکان اصلاح روش اجرا و افزایش ایمنی پروژه را فراهم می‌سازد؛ موضوعی که امروزه در بسیاری از پروژه‌های بزرگ شهری به یکی از الزامات مدیریت ریسک تبدیل شده است.

جمع‌بندی

مطالعه انجام‌شده بر روی ۳۰۰ پروژه واقعی، نشان می‌دهد که رفتار گودهای عمیق تنها به ظرفیت مقاومتی دیوار حائل وابسته نیست و عواملی نظیر سختی سیستم، نحوه مهاربندی، شرایط زمین، کیفیت اجرا و کنترل پایداری کف گود، همگی در میزان تغییرشکل دیوار و نشست زمین نقش دارند.

یکی از مهم‌ترین دستاوردهای این پژوهش، ارائه روابط تجربی برای برآورد اولیه رفتار گودهای عمیق است. بر اساس نتایج این مطالعه، روش Top-Down کمترین تغییرشکل را در میان سیستم‌های بررسی‌شده داشته و دیوارهای دیافراگمی و شمع‌های درجا نیز با میانگین تغییرمکان حدود H%0.40 عملکرد مناسبی از خود نشان داده‌اند. همچنین، میانگین بیشینه نشست زمین 0.42%H  و گستره تأثیر آن حدود 1.5 تا 3.5 برابر عمق گود گزارش شده است.

هرچند این روابط جایگزین تحلیل عددی و طراحی اختصاصی هر پروژه نیستند، اما می‌توانند به‌عنوان ابزاری ارزشمند برای کنترل منطقی بودن نتایج طراحی، تفسیر داده‌های ابزار دقیق و ارزیابی عملکرد گودهای شهری مورد استفاده قرار گیرند. از این رو، این پژوهش همچنان یکی از مهم‌ترین مراجع تجربی در زمینه طراحی مبتنی بر عملکرد گودبرداری‌های عمیق به شمار می‌رود.
