دوقلوی دیجیتال (Digital Twin) در مهندسی ژئوتکنیک

در پروژه‌های گودبرداری عمیق، هیچ دو پروژه‌ای دقیقاً شبیه یکدیگر نیستند. حتی اگر دو گود از نظر عمق، نوع سازه نگهبان و شرایط زمین‌شناسی مشابه به نظر برسند، رفتار واقعی خاک می‌تواند کاملاً متفاوت باشد. وجود لایه‌های ناهمگون، تغییرات سطح آب زیرزمینی، تفاوت کیفیت اجرای عملیات و عوامل محیطی باعث می‌شود پیش‌بینی رفتار زمین همواره با درجه‌ای از عدم قطعیت همراه باشد.

به همین دلیل، مهندسان ژئوتکنیک سال‌هاست تنها به نتایج مطالعات اولیه یا مدل‌های عددی اکتفا نمی‌کنند. پس از آغاز حفاری، داده‌های ابزار دقیق مانند انحراف‌سنج‌ها، پیزومترها و سلول‌های بار به‌طور مداوم بررسی می‌شوند تا مشخص شود رفتار واقعی پروژه تا چه اندازه با پیش‌بینی‌های طراحی مطابقت دارد.

با این حال، در بسیاری از پروژه‌ها هنوز این داده‌ها به‌صورت جداگانه تحلیل می‌شوند؛ یعنی مدل طراحی در یک نرم‌افزار قرار دارد، داده‌های ابزار دقیق در فایل‌های دیگری ذخیره می‌شوند و تصمیم‌گیری نهایی بر اساس تجربه مهندس انجام می‌شود. این فرآیند علاوه بر زمان‌بر بودن، احتمال خطا را نیز افزایش می‌دهد.

در سال‌های اخیر، فناوری دوقلوی دیجیتال (Digital Twin) رویکرد جدیدی را برای مدیریت این چالش ارائه کرده است. در این فناوری، مدل عددی پروژه و داده‌های واقعی کارگاه در یک سامانه یکپارچه با یکدیگر ارتباط دارند. به‌جای آنکه مدل تنها یک بار در مرحله طراحی ساخته شود، در طول اجرای پروژه نیز با اطلاعات جدید به‌روزرسانی می‌شود و تصویری نزدیک‌تر به واقعیت ارائه می‌دهد.

به همین دلیل، بسیاری از متخصصان، Digital Twin  را یکی از مهم‌ترین فناوری‌های تحول‌آفرین صنعت ساخت‌وساز در دهه اخیر می‌دانند؛ فناوری‌ای که می‌تواند کیفیت تصمیم‌گیری، ایمنی پروژه و مدیریت ریسک را به سطح بالاتری ارتقا دهد.

تصویر مفهومی ارتباط پروژه واقعی، حسگرها، مدل سه‌بعدی و Digital Twin

دوقلوی دیجیتال (Digital Twin) چیست؟

دوقلوی دیجیتال را می‌توان یک نسخه دیجیتالی زنده و پویا از یک دارایی فیزیکی تعریف کرد. این دارایی می‌تواند یک ساختمان، پل، تونل، کارخانه یا حتی یک پروژه گودبرداری باشد.

تفاوت اصلی Digital Twin با مدل‌های معمولی در این است که این مدل تنها یک تصویر ثابت از پروژه نیست، بلکه در طول زمان و هم‌زمان با اجرای پروژه تغییر می‌کند.

برای درک بهتر، تصور کنید مهندسی برای طراحی یک گودبرداری، مدلی در نرم‌افزار PLAXIS 2D  ایجاد کرده است. این مدل بر اساس اطلاعات مطالعات ژئوتکنیک، مشخصات خاک و شرایط طراحی تهیه شده و نتایجی مانند تغییرشکل دیواره، نشست زمین و نیروهای وارد بر مهارها را پیش‌بینی می‌کند.

اگر این مدل پس از شروع عملیات اجرایی دیگر به‌روزرسانی نشود، صرفاً یک مدل عددی باقی می‌ماند.

اما اگر در طول حفاری، اطلاعات ثبت‌شده توسط ابزار دقیق به‌طور مستمر وارد این مدل شوند، پارامترهای خاک اصلاح شوند و تحلیل‌ها بر اساس شرایط واقعی پروژه مجدداً انجام شوند، آن مدل به یک دوقلوی دیجیتال تبدیل خواهد شد.

به عبارت دیگر، Digital Twin  پلی میان دنیای واقعی و مدل دیجیتال ایجاد می‌کند.

Digital Twin چگونه کار می‌کند؟

عملکرد یک دوقلوی دیجیتال را می‌توان در چهار مرحله ساده خلاصه کرد:

• ایجاد مدل اولیه: در ابتدای پروژه، مهندس ژئوتکنیک مدل عددی گودبرداری را در نرم‌افزارهایی مانند PLAXIS یا FLAC تهیه می‌کند.
• جمع‌آوری داده‌های واقعی: در طول اجرای پروژه، ابزار دقیق اطلاعاتی مانند جابه‌جایی دیواره، نشست سطح زمین، فشار آب حفره‌ای، نیروی انکرها، کرنش اعضای سازه نگهبان را به‌صورت دوره‌ای یا لحظه‌ای ثبت می‌کنند.
• مقایسه مدل با واقعیت: اطلاعات واقعی با نتایج مدل مقایسه می‌شوند. اگر اختلافی وجود داشته باشد، علت آن بررسی می‌شود. برای مثال ممکن است، مدول الاستیسیته خاک کمتر از مقدار فرض‌شده باشد، سطح آب زیرزمینی تغییر کرده باشد و یا کیفیت اجرای تزریق انکرها متفاوت باشد.
• به‌روزرسانی مدل: در نهایت، مدل اصلاح شده و پیش‌بینی مراحل بعدی حفاری با دقت بیشتری انجام می‌شود.

به همین دلیل است که Digital Twin تنها یک مدل شبیه‌سازی نیست، بلکه یک سیستم یادگیرنده است که همواره از داده‌های واقعی پروژه تغذیه می‌کند.

تفاوت Digital Model، Digital Shadow  و  Digital Twin

یکی از اشتباهات رایج، استفاده یکسان از این سه اصطلاح است؛ در حالی که هر یک سطح متفاوتی از بلوغ دیجیتال را نشان می‌دهند.

Digital Model

 در این سطح، مدل دیجیتال کاملاً مستقل از پروژه واقعی است. اگر شرایط پروژه تغییر کند، مهندس باید به‌صورت دستی اطلاعات را وارد مدل کرده و تحلیل را دوباره انجام دهد. بیشتر پروژه‌های عمرانی امروز هنوز در همین سطح قرار دارند.

Digital Shadow

در این مرحله، داده‌های ابزار دقیق به‌صورت خودکار جمع‌آوری می‌شوند و وضعیت پروژه را نشان می‌دهند.

اما این اطلاعات لزوماً باعث اصلاح مدل عددی نمی‌شوند. در واقع، پروژه واقعی روی مدل «سایه» می‌اندازد، اما مدل هنوز در تصمیم‌گیری نقش فعالی ندارد.

Digital Twin

در بالاترین سطح، ارتباط میان پروژه واقعی و مدل دیجیتال دوطرفه است.

داده‌های حسگرها مدل را به‌روزرسانی می‌کنند و نتایج مدل نیز در تصمیم‌گیری‌های اجرایی مورد استفاده قرار می‌گیرند.

به همین دلیل، Digital Twin  را می‌توان نسل بعدی سیستم‌های پایش پروژه دانست.

اینفوگرافیک مقایسه Digital Model، Digital Shadow و  Digital Twin

اجزای اصلی یک دوقلوی دیجیتال در پروژه‌های ژئوتکنیکی

برخلاف تصور رایج، دوقلوی دیجیتال تنها یک نرم‌افزار نیست؛ بلکه از چند بخش تشکیل می‌شود که در کنار هم یک سیستم یکپارچه را شکل می‌دهند.

• مدل عددی

هسته اصلی سیستم، مدل اجزای محدود پروژه است که معمولاً با نرم‌افزارهایی مانند PLAXIS 2D، PLAXIS 3D یا FLAC تهیه می‌شود.

• ابزار دقیق (Instrumentation)

حسگرها وظیفه ثبت رفتار واقعی پروژه را بر عهده دارند. مهم‌ترین آن‌ها عبارت‌اند از: Inclinometer ، Piezometer ،Load Cell ، Strain Gauge ، Settlement Marker و Extensometer

• پایگاه داده

تمام اطلاعات اندازه‌گیری‌شده در یک پایگاه داده ذخیره می‌شوند تا امکان تحلیل روند تغییرات فراهم شود.

• موتور تحلیل

این بخش، داده‌های واقعی را با مدل عددی مقایسه می‌کند و در صورت نیاز، پارامترهای مدل را اصلاح می‌کند. در پروژه‌های پیشرفته، این فرآیند می‌تواند تا حد زیادی به‌صورت خودکار انجام شود.

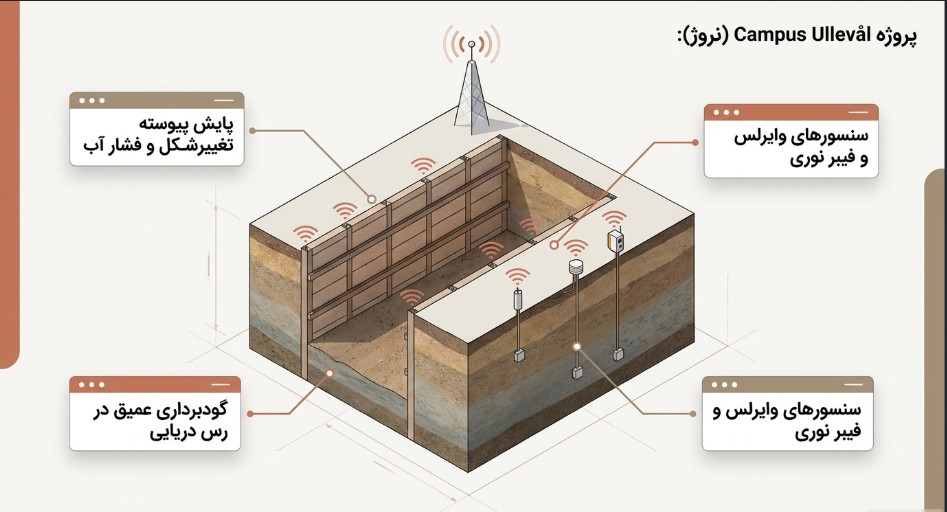

مطالعه موردی؛ Campus Ullevål نروژ

یکی از شناخته‌شده‌ترین نمونه‌های استفاده از Digital Twin در مهندسی ژئوتکنیک، پروژه Campus Ullevål  در شهر اسلو نروژ است. در این پروژه، پژوهشگران مؤسسه ژئوتکنیک نروژ (NGI) در حال توسعه یک دوقلوی دیجیتال برای گودبرداری عمیق هستند. هدف این پروژه، ایجاد ارتباط میان مدل‌های عددی و داده‌های ابزار دقیق است تا رفتار واقعی خاک در طول حفاری به‌صورت پیوسته ارزیابی شود.

در این سامانه، اطلاعاتی مانند جابه‌جایی دیواره و فشار آب حفره‌ای از طریق ابزار دقیق جمع‌آوری شده و برای کالیبراسیون مداوم مدل ژئوتکنیکی به کار می‌رود. به این ترتیب، پیش‌بینی رفتار مراحل بعدی حفاری با دقت بیشتری انجام می‌شود و تیم طراحی می‌تواند در صورت مشاهده اختلاف میان مدل و واقعیت، تصمیم‌های اصلاحی را سریع‌تر اتخاذ کند.

اگرچه این پروژه هنوز در حال توسعه است، اما یکی از مهم‌ترین نمونه‌های عملی استفاده از Digital Twin در پروژه‌های ژئوتکنیکی به شمار می‌رود و نشان می‌دهد آینده طراحی و پایش گودبرداری‌ها به سمت مدل‌های پویا و داده‌محور حرکت می‌کند.

کاربرد Digital Twin در گودبرداری‌های عمیق

یکی از مهم‌ترین کاربردهای دوقلوی دیجیتال، مدیریت ریسک در پروژه‌های گودبرداری عمیق است. در این پروژه‌ها، کوچک‌ترین اختلاف میان رفتار واقعی خاک و پیش‌بینی‌های طراحی می‌تواند منجر به افزایش تغییرشکل دیواره، نشست ساختمان‌های مجاور یا حتی ناپایداری سازه نگهبان شود.

در روش‌های سنتی، پس از ثبت اطلاعات ابزار دقیق، مهندسان داده‌ها را بررسی کرده و در صورت مشاهده مقادیر غیرعادی، تصمیم‌گیری می‌کنند. این فرآیند اگرچه سال‌ها در پروژه‌های عمرانی مورد استفاده قرار گرفته است، اما معمولاً با تأخیر همراه است و ارتباط مستقیمی میان داده‌های پایش و مدل عددی برقرار نمی‌شود.

دوقلوی دیجیتال این روند را تغییر می‌دهد. در این فناوری، داده‌های واقعی پروژه به‌صورت مستمر با مدل عددی مقایسه می‌شوند و در صورت مشاهده اختلاف، مدل مجدداً کالیبره می‌شود. در نتیجه، تصمیم‌گیری دیگر تنها بر اساس نتایج اولیه طراحی انجام نمی‌شود، بلکه بر پایه رفتار واقعی پروژه استوار خواهد بود.

برای مثال، فرض کنید در یک گودبرداری به عمق ۲۰ متر، مدل اولیه PLAXIS حداکثر جابه‌جایی دیواره را ۱۸ میلی‌متر پیش‌بینی کرده است. پس از اجرای چهار مرحله حفاری، انحراف‌سنج‌ها مقدار ۲۶ میلی‌متر را ثبت می‌کنند.

در یک سیستم  Digital Twin، این اختلاف صرفاً به‌عنوان یک هشدار ثبت نمی‌شود، بلکه فرآیند زیر آغاز خواهد شد:

• داده‌های جدید وارد پایگاه داده می‌شوند.
• نتایج با مدل عددی مقایسه می‌شوند.
• پارامترهای ژئوتکنیکی مانند مدول تغییرشکل یا سختی خاک بازبینی می‌شوند.
• تحلیل مراحل بعدی حفاری مجدداً انجام می‌شود.
• در صورت نیاز، تغییراتی مانند اصلاح توالی حفاری، افزایش پیش‌تنیدگی انکرها یا تقویت سازه نگهبان پیشنهاد می‌شود.

به همین دلیل، Digital Twin تنها ابزاری برای پایش نیست، بلکه بستری برای تصمیم‌گیری هوشمند است.

نقش هوش مصنوعی در Digital Twin

هرچه تعداد حسگرها بیشتر شود، حجم داده‌های تولیدشده نیز افزایش می‌یابد. در پروژه‌های بزرگ ممکن است روزانه هزاران داده از انحراف‌سنج‌ها، پیزومترها و سلول‌های بار ثبت شود. تحلیل دستی چنین حجمی از اطلاعات، هم زمان‌بر است و هم احتمال خطای انسانی را افزایش می‌دهد. در اینجا هوش مصنوعی می‌تواند نقش مهمی ایفا کند.

الگوریتم‌های یادگیری ماشین قادرند الگوهایی را در داده‌ها شناسایی کنند که تشخیص آن‌ها برای انسان دشوار است. برای نمونه، اگر روند تغییرشکل دیواره به‌تدریج از الگوی معمول خارج شود، سیستم می‌تواند پیش از رسیدن به وضعیت بحرانی، هشدار صادر کند. علاوه بر این، برخی مدل‌های هوش مصنوعی می‌توانند در فرآیند Back Analysis  نیز مورد استفاده قرار گیرند. در این روش، نتایج واقعی پروژه با خروجی مدل مقایسه می‌شوند و الگوریتم به یافتن پارامترهایی می‌پردازد که مدل را بیشترین تطابق را با رفتار واقعی داشته باشد.

البته باید تأکید کرد که در وضعیت فعلی صنعت، هوش مصنوعی جایگزین مهندس ژئوتکنیک نیست. این فناوری ابزاری برای تحلیل سریع‌تر داده‌ها و پشتیبانی از تصمیم‌گیری است و مسئولیت نهایی تحلیل و انتخاب راهکار همچنان بر عهده مهندس خواهد بود.

فلوچارت ارتباط حسگرها، فضای ابری، هوش مصنوعی، مدل PLAXIS و تصمیم‌گیری مهندس

مطالعه موردی؛ کاهش زمان طراحی با Digital Twin در هنگ‌کنگ

یکی از نمونه‌های موفق استفاده از فناوری Digital Twin در پروژه‌های ژئوتکنیکی، مربوط به طراحی یک شفت عمیق در هنگ‌کنگ است.

در این پروژه، مهندسان به‌جای استفاده از مدل‌های دوبعدی سنتی، یک مدل دیجیتال سه‌بعدی از شرایط زمین، توپوگرافی و اطلاعات ژئوتکنیکی ایجاد کردند. سپس این اطلاعات در یک محیط یکپارچه در اختیار تیم‌های طراحی، ژئوتکنیک و اجرا قرار گرفت.

نتایج این رویکرد قابل توجه بود. بر اساس گزارش منتشرشده، استفاده از Digital Twin باعث شد زمان موردنیاز برای طراحی نسبت به روش‌های متداول مبتنی بر مقاطع دوبعدی تا ۵۰ درصد کاهش یابد. همچنین هماهنگی میان تیم‌های مختلف پروژه بهبود پیدا کرد و بسیاری از تداخل‌های طراحی پیش از آغاز عملیات اجرایی شناسایی شدند.

این پروژه نشان می‌دهد که کاربرد دوقلوی دیجیتال تنها به پایش پروژه محدود نیست؛ بلکه می‌تواند از همان مراحل اولیه طراحی، کیفیت تصمیم‌گیری را افزایش داده و زمان انجام پروژه را کاهش دهد.

مزایای استفاده از Digital Twin در پروژه‌های ژئوتکنیکی

استفاده از دوقلوی دیجیتال تنها به معنای بهره‌گیری از یک فناوری جدید نیست، بلکه رویکردی متفاوت برای مدیریت پروژه است. مهم‌ترین مزایای این فناوری عبارت‌اند از:

• افزایش دقت پیش‌بینی رفتار خاک و سازه نگهبان
• کاهش عدم قطعیت در مدل‌های عددی
• شناسایی زودهنگام تغییرات غیرعادی
• بهبود مدیریت ریسک در پروژه‌های حساس
• کاهش احتمال خسارت به ساختمان‌های مجاور
• تصمیم‌گیری سریع‌تر بر اساس داده‌های واقعی
• مستندسازی کامل رفتار پروژه در طول اجرا
• ایجاد بستر مناسب برای نگهداری و بهره‌برداری پس از پایان ساخت

البته میزان بهره‌مندی از این مزایا به کیفیت ابزار دقیق، دقت مدل اولیه، نحوه مدیریت داده‌ها و تجربه تیم مهندسی بستگی دارد. بنابراین Digital Twin را نباید یک راه‌حل جادویی دانست، بلکه ابزاری است که در صورت طراحی و اجرای صحیح، می‌تواند کیفیت تصمیم‌گیری را به شکل قابل توجهی بهبود دهد.

چالش‌های پیاده‌سازی Digital Twin

با وجود مزایای فراوان، استفاده از دوقلوهای دیجیتال در پروژه‌های ژئوتکنیکی هنوز با چالش‌هایی همراه است. مهم‌ترین این چالش‌ها عبارت‌اند از:

• هزینه اولیه تجهیزات ابزار دقیق و زیرساخت‌های ارتباطی
• نیاز به مدل‌های عددی دقیق و کالیبره‌شده
• مدیریت حجم بالای داده‌های پایش
• نیاز به همکاری نزدیک میان متخصصان ژئوتکنیک، ابزار دقیق، فناوری اطلاعات و تحلیل داده

در ایران نیز اگرچه استفاده از ابزار دقیق در پروژه‌های بزرگ رو به افزایش است، اما پیاده‌سازی یک Digital Twin کامل هنوز در مراحل ابتدایی قرار دارد. با این حال، با گسترش فناوری‌های IoT، رایانش ابری و هوش مصنوعی، انتظار می‌رود این رویکرد در سال‌های آینده جایگاه پررنگ‌تری در پروژه‌های عمرانی پیدا کند.

آینده Digital Twin در مهندسی ژئوتکنیک

تحول دیجیتال در مهندسی ژئوتکنیک تنها به استفاده از نرم‌افزارهای پیشرفته محدود نمی‌شود. آینده این صنعت به سمت مدل‌های هوشمند، پایش لحظه‌ای و تصمیم‌گیری مبتنی بر داده حرکت می‌کند.

دوقلوهای دیجیتال این امکان را فراهم می‌کنند که مدل‌های طراحی، همگام با شرایط واقعی پروژه تکامل یابند و مهندسان بتوانند پیش از بروز مشکلات، رفتار سازه و خاک را پیش‌بینی و مدیریت کنند. هرچند هنوز تا استفاده گسترده از این فناوری فاصله داریم، اما روند پروژه‌های بین‌المللی نشان می‌دهد Digital Twin به‌تدریج به یکی از اجزای اصلی مدیریت پروژه‌های ژئوتکنیکی تبدیل خواهد شد.

جمع‌بندی

دوقلوی دیجیتال را می‌توان نسل جدید مدل‌سازی و پایش پروژه‌های ژئوتکنیکی دانست؛ فناوری‌ای که با اتصال مدل‌های عددی، ابزار دقیق و داده‌های واقعی، شکاف میان طراحی و اجرا را کاهش می‌دهد.

مطالعات موردی مانند Campus Ullevål  در نروژ و پروژه شفت عمیق هنگ‌کنگ نشان می‌دهند که Digital Twin دیگر صرفاً یک ایده آینده‌نگرانه نیست، بلکه در پروژه‌های واقعی نیز در حال استفاده و توسعه است. با پیشرفت ابزارهای پایش، هوش مصنوعی و نرم‌افزارهای تحلیل عددی، انتظار می‌رود این فناوری نقش مهم‌تری در افزایش ایمنی، کاهش ریسک و بهینه‌سازی پروژه‌های گودبرداری و سایر پروژه‌های ژئوتکنیکی ایفا کند.
