مرور مفاهیم تئوری فشارهای حفره‌ای و تنش مؤثر در نرم‌افزار PLAXIS (پیش‌نیازهای مدلسازی)

تحلیل تحکیم در نرم‌افزارهای المان محدود، ابزاری برای بررسی رفتار هم‌زمان مکانیکی و هیدرولیکی خاک و ارزیابی تغییرات فشار آب حفره‌ای، توزیع تنش مؤثر و نشست‌های وابسته به زمان است. در این نوع تحلیل، اندرکنش میان اسکلت خاک و سیال موجود در حفرات در قالب یک تحلیل جفت‌شده در نظر گرفته می‌شود و شرایط زهکشی، نفوذپذیری و وضعیت اشباع نقش تعیین‌کننده‌ای در پاسخ خاک دارند. نرم‌افزار PLAXIS  با بهره‌گیری از فرمول‌بندی‌های تحکیم و جریان آب زیرزمینی، امکان شبیه‌سازی رفتار خاک در شرایط اشباع و غیراشباع و بررسی تکامل فشارهای آب حفره‌ای در طول زمان را فراهم می‌کند.

به منظور انجام صحیح تحلیل‌های تحکیم و تعریف مناسب شرایط اولیه مدل، شناخت مفاهیم بنیادی مرتبط با رفتار هیدرولیکی خاک ضروری است. از جمله این مفاهیم می‌توان به فشارهای آب حفره‌ای، درجه اشباع، مکش (Suction) در ناحیه غیراشباع و تعاریف مختلف تنش مؤثر اشاره کرد که مبنای تعیین وضعیت اولیه تنش‌ها و فشارهای آب حفره‌ای در فاز صفر (Initial Phase) را تشکیل می‌دهند. همچنین نحوه اعمال شرایط مرزی هیدرولیکی و انتخاب نوع تحلیل مناسب (زهکشی‌شده، زهکشی‌نشده یا تحلیل جفت‌شده جریان و تغییرشکل) به درک صحیح این مفاهیم وابسته است.

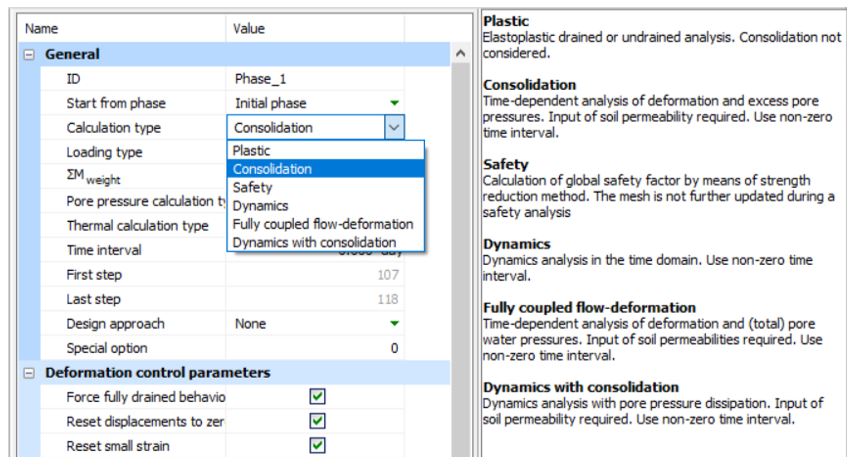

پنجره مرتبط با نوع تحلیل ها در نرم افزار plaxis

۲- تعاریف بنیادین فشار آب حفره ای

در تحلیل‌های PLAXIS، تنش کل σ به دو مؤلفه تنش مؤثر ‘σ و فشار حفره‌ای فعال P_active​ تقسیم می‌شود:

1-2- فشار حفره‌ای فعال P_active

فشار حفره‌ای فعال، مؤلفه‌ای از فشارهای حفره‌ای است که مستقیماً در تعادل تنش‌ها شرکت داده می‌شود و از رابطه زیر محاسبه می‌گردد:

• P_water​  : فشار آب حفره‌ای (ناشی از آب درون حفره‌ها)
• :S_eff درجه اشباع موثر  (Effective saturation)

2-2- فشار کل آب حفره‌ای

فشار کل آب حفره‌ای از جمع دو مؤلفه تشکیل می‌شود:

• P_steady : فشار آب حفره‌ای ماندگار (steady-state) – فشاری است که در حالت تعادل دیرینه و بر اساس سطح فریاتیک (هیدرواستاتیک) یا تحلیل جریان ماندگار آب زیرزمینی حاصل می‌شود
• P_excess​ : فشار آب حفره‌ای اضافی (excess pore pressure) –فشاری است که در اثر بارگذاری سریع (رفتار زهکشی‌نشده)، تغییر ناگهانی شرایط هیدرولیکی یا تحکیم ایجاد شده و با گذشت زمان به سمت صفر میل می‌کند. فرآیند تحکیم در واقع به معنای اتلاف P_excess و همگرایی آن به P_steady در بلندمدت است.

نکته کلیدی: در خاک‌های کاملاً اشباع (زیر سطح فریاتیک)، درجه اشباع مؤثر برابر واحد است (S_eff=1) و در نتیجه P_active با P_water برابر خواهد بود. اما در ناحیه غیراشباع (بالای سطح فریاتیک)، این دو مقدار با یکدیگر تفاوت دارند.

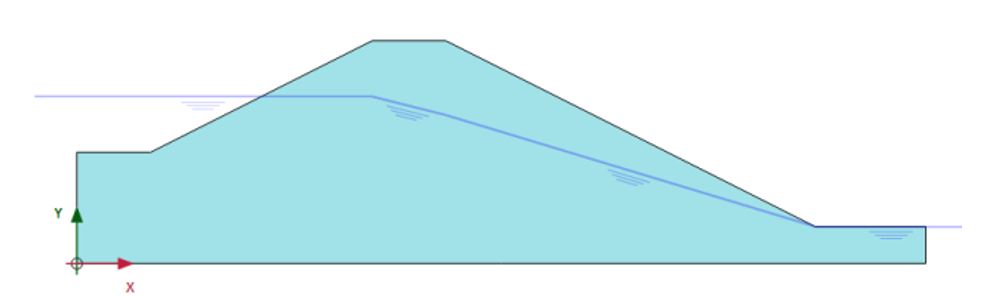

خط فریاتیک در سد

۳- درجه اشباع مؤثر و منحنی مشخصه آب-خاک

1-3- تعریف درجه اشباع مؤثر

درجه اشباع مؤثر (S_eff) که نقش ضریب اصلاحی در تبدیل فشار آب به فشار فعال را دارد، از رابطه زیر محاسبه می‌شود:

•  S = درجه اشباع جاری
• S_res = درجه اشباع باقیمانده (حداقل اشباعی که آب در حفره‌ها به صورت پیوسته وجود دارد)
• S_sat = درجه اشباع در حالت کاملاً اشباع (معمولاً 1)

2-3- منحنی نگهداری آب (SWRC)

رابطه بین درجه اشباع (و یا اشباع مؤثر) و مکش در ناحیه غیراشباع، توسط منحنی مشخصه آب-خاک (Soil-Water Retention Curve) تعیین می‌شود که در مجموعه داده‌های مواد (Material Data Set) قابل انتخاب است. به‌طور پیش‌فرض، داده‌های مربوط به “ماسه ریز (Fine Sand) در PLAXIS در نظر گرفته شده است.

4- مفهوم مکش (Suction) و تأثیر آن بر مقاومت

1-4- تعریف مکش

در متون فنی PLAXIS، اصطلاح مکش (Suction) به مقادیر مثبت تنش کششی آب حفره‌ای (یعنی فشار منفی آب) اطلاق می‌شود و به صورت زیر تعریف می‌گردد:

به عبارت دیگر، اگر فشار آب حفره‌ای منفی باشد، مقدار مثبت آن به عنوان مکش در نظر گرفته می‌شود. این مکش می‌تواند ناشی از مؤلفه ماندگار (P_steady)، مؤلفه اضافی  P_excess)) یا مجموع هر دو باشد.

2-4- مکش مؤثر و چسبندگی ظاهری

مکش مؤثر از حاصلضرب مکش در درجه اشباع مؤثر به دست می‌آید:

این کمیت نقش مهمی در افزایش مقاومت برشی خاک‌های غیراشباع ایفا می‌کند. هنگامی که مکش مؤثر در تانژانت زاویه اصطکاک داخلی ضرب شود، یک چسبندگی ظاهری (Apparent Cohesion) در خاک ایجاد می‌کند که مشابه مدل مقاومتی فردلاند (Fredlund) است:

5- تعاریف تنش مؤثر در PLAXIS (ترزاقی در برابر بیشاپ)

1-5- تنش مؤثر ترزاقی (ویژه خاک اشباع)

بر اساس نظریه کلاسیک ترزاقی که صرفاً برای خاک‌های کاملاً اشباع معتبر است:

2-5- تنش مؤثر بیشاپ (ویژه خاک اشباع و غیراشباع)

فرمول عمومی تنش مؤثر بیشاپ به صورت زیر است:

که در آن (P_a) فشار اتمسفر و (χ) ضریب مکش ماتریک است.

ساده‌سازی PLAXIS:

در این نرم‌افزار، فشار اتمسفر P_a)) برابر صفر (سطح مرجع) در نظر گرفته شده و ضریب ( χ) معادل درجه اشباع مؤثر S_eff فرض می‌شود. با این ساده‌سازی، فرمول بیشاپ در PLAXIS به شکل زیر درمی‌آید:

نتیجه مهم: در PLAXIS، چه خاک اشباع باشد و چه غیراشباع، همیشه از یک فرمول واحد برای محاسبه تنش مؤثر ( σ- P_active=’ σ) استفاده می‌شود. در حالت اشباع  این فرمول با تعریف ترزاقی منطبق می‌شود.

6- بررسی گزینه “Ignore Suction” (چشم‌پوشی از مکش)

هنگامی که گزینه محاسباتی Ignore suction فعال باشد، نحوه محاسبه فشارها و اشباع به شرح زیر تغییر می‌کند:

1-6-در تحلیل‌های معمولی (غیر جفت‌شده)

– خاک زیر سطح فریاتیک کاملاً اشباع  و خاک بالای سطح فریاتیک کاملاً خشک فرض می‌شود.

– مقادیر مثبت فشار ماندگار> 0) P_steady) بالای سطح فریاتیک، صفر (قطع) می‌شوند.

– درجه اشباع مؤثر بدون توجه به مقادیر واقعی، برابر ۱ قرار داده می‌شود تا فشار اضافی (P_excess) هم در بالا و هم در پایین سطح فریاتیک محاسبه شود.

– توجه: با وجود فعال بودن این گزینه، مکش ناشی از فشار اضافی منفی (مثلاً در اثر باربرداری زهکشی‌نشده) کماکان محاسبه شده و نادیده گرفته نمی‌شود.

2-6- در تحلیل جفت‌شده (Fully Coupled Flow-Deformation)

– موقعیت سطح فریاتیک بر اساس فشار کل آب حفره‌ای ( P_water) تعیین می‌شود، نه P_steady.

– برخلاف تحلیل‌های معمولی، در این حالت مقدار S_eff تغییر نمی‌کند و مطابق منحنی نگهداری آب باقی می‌ماند. بنابراین در بالای سطح فریاتیک، (=0  S_eff) و در نتیجه (=0 P_active) خواهد بود.

جمع‌بندی نهایی

در تحلیل‌های ژئوتکنیکی مبتنی بر روش اجزای محدود، تعریف صحیح شرایط هیدرولیکی اولیه و درک روابط بین فشار آب حفره‌ای و تنش مؤثر، نقش اساسی در حصول نتایج قابل اعتماد دارد. نرم‌افزار PLAXIS با استفاده از مفهوم فشار حفره‌ای فعال (Pactive) و به‌کارگیری تعریف تعمیم‌یافته تنش مؤثر مبتنی بر نظریه بیشاپ، امکان شبیه‌سازی رفتار خاک‌های اشباع و غیراشباع را در قالب یک چارچوب واحد فراهم می‌کند. در این میان، درجه اشباع مؤثر (S_eff) به‌عنوان پارامتر کلیدی، ارتباط میان فشار آب حفره‌ای، مکش و مقاومت خاک را برقرار کرده و نقش تعیین‌کننده‌ای در توصیف رفتار ناحیه غیراشباع دارد.

همچنین تمایز میان فشار کل آب حفره‌ای (P_water)، مؤلفه‌های ماندگار (P_steady) و اضافی (P_excess)، و آگاهی از نحوه تشکیل و اتلاف فشارهای اضافی در فرآیند تحکیم، برای انتخاب صحیح نوع تحلیل و تفسیر نتایج ضروری است. علاوه بر این، گزینه محاسباتی Ignore Suction می‌تواند بر نحوه محاسبه فشارهای حفره‌ای و شرایط اشباع تأثیر قابل توجهی داشته باشد و از این رو شناخت نحوه عملکرد آن در تحلیل‌های مختلف اهمیت ویژه‌ای دارد.

به طور کلی، تسلط بر مفاهیم فشار حفره‌ای، مکش، درجه اشباع و تنش مؤثر، پیش‌نیاز اساسی برای تعریف صحیح فاز اولیه، اعمال شرایط مرزی هیدرولیکی و انجام تحلیل‌های تحکیم و جریان در PLAXIS بوده و پایه‌ای برای مدلسازی دقیق رفتار خاک و ارزیابی پاسخ ژئوتکنیکی سازه‌ها در مراحل بعدی تحلیل فراهم می‌آورد.

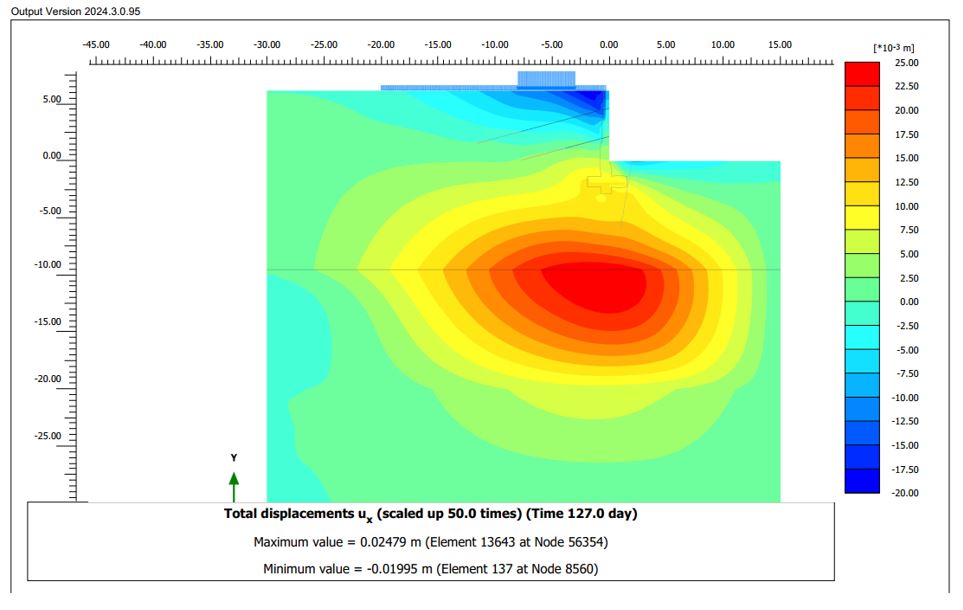

کانتور تغییرشکل افقی حاصل از تحلیل Consolidation

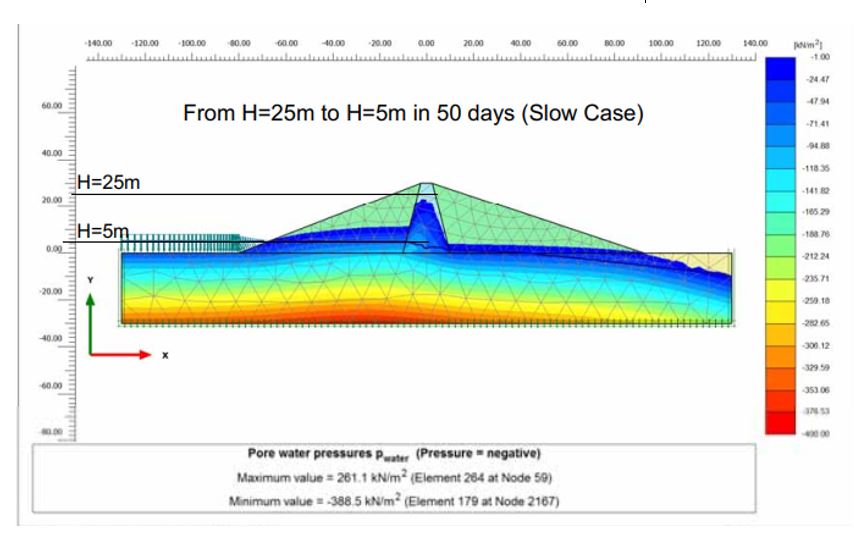

کانتور اضافه فشار آب حفره ای در تحلیل Consolidation
