ابعاد استاندارد آسانسور

ابعاد استاندارد آسانسور یکی از مهم‌ترین موضوعاتی است که در طراحی و اجرای ساختمان‌های مدرن نقش تعیین‌کننده دارد. انتخاب درست ابعاد آسانسور نه‌تنها ایمنی و راحتی کاربران را تضمین می‌کند بلکه در ارزش‌گذاری نهایی ملک نیز تأثیر مستقیم دارد. در واقع، ابعاد آسانسور همان نقطه تعادل میان ظرفیت، فضای موجود در ساختمان و مقررات ایمنی است.

امروزه با توجه به رشد شهرنشینی آسانسورها بخش جدایی‌ناپذیر هر پروژه ساختمانی محسوب می‌شوند. در ساختمان‌های مسکونی کوچک آپارتمان‌های چندطبقه، مراکز تجاری و حتی بیمارستان‌ها ابعاد آسانسور باید متناسب با نیاز کاربران انتخاب شود. این مقاله به بررسی کامل ابعاد استاندارد انواع آسانسورها می‌پردازد و راهنمایی عملی برای مهندسان، سازندگان و مالکان ارائه می‌دهد. پیشنهاد می‌کنم مطلب ابعاد استاندارد راه پله مطالعه کنید.

جدول ابعاد استاندارد آسانسور

تعریف ابعاد استاندارد آسانسور

ابعاد استاندارد آسانسور شامل اندازه کابین، چاهک، موتورخانه و درب است که بر اساس نوع کاربری و ظرفیت مشخص می‌شود. رعایت این ابعاد باعث می‌شود جابجایی مسافران و بارها به شکل ایمن و روان انجام گیرد. اگر ابعاد کمتر از استاندارد باشد، مشکلاتی مانند ازدحام، خرابی زودهنگام و حتی خطرات ایمنی ایجاد می‌شود.

عوامل اصلی در تعیین ابعاد آسانسور

۱. کاربری ساختمان

هر ساختمانی بر اساس نوع استفاده به ابعاد متفاوتی از آسانسور نیاز دارد. یک ساختمان مسکونی کوچک به آسانسوری با ظرفیت ۴ نفر نیاز دارد در حالی‌که بیمارستان باید آسانسوری با قابلیت حمل برانکارد داشته باشد.

۲. ظرفیت و جمعیت استفاده‌کننده

هرچه جمعیت بیشتری از آسانسور استفاده کند، ابعاد باید بزرگ‌تر باشد. برای مثال، در برج‌های بلند آسانسورها به صورت گروهی طراحی می‌شوند تا ازدحام کاهش یابد.

۳. مقررات و استانداردها

استاندارد EN81 در اروپا و ISIRI در ایران مشخص می‌کنند که حداقل ابعاد و ظرفیت برای هر نوع آسانسور چقدر باید باشد. رعایت این موارد برای اخذ مجوز الزامی است.

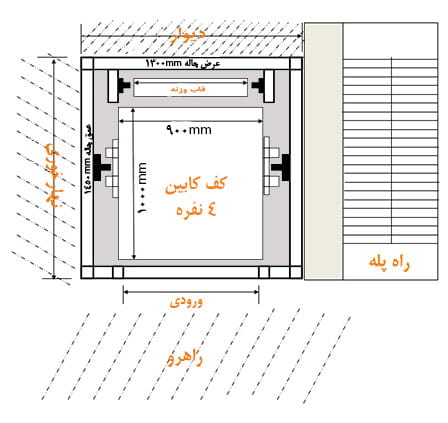

آسانسور 4 نفره

ابعاد استاندارد آسانسور مسکونی

در ساختمان‌های مسکونی، فضای در دسترس معمولاً محدود است. آسانسورهای کوچک با ابعاد ۱۱۰ در ۱۴۰ سانتی‌متر برای ۴ نفر طراحی شده‌اند. برای ساختمان‌های بزرگ‌تر، ابعاد ۱۴۰ در ۱۵۰ سانتی‌متر انتخاب می‌شود که ظرفیت ۶ نفر دارد. این ابعاد علاوه بر راحتی ساکنان، امکان حمل وسایل خانگی مانند یخچال یا ماشین لباسشویی را نیز فراهم می‌کنند. رعایت این موضوع در زمان اسباب‌کشی بسیار اهمیت دارد.

طبق گفته سایت dimensions

A common residential elevator is usually 3’ wide by 4’ deep ( .91 x 1.22 m). In compliance with ADA standards, the depth should have a minimum of 51 inches (1.30 m), width of 68 inches (1.73 m), and door width of 36 inches (.91 m). The common elevator for office buildings are 6’ wide by 5’ deep (1.83 x 1.53 m). The doors of the elevator are typically 4’ wide (1.22 m).

ابعاد یک آسانسور معمولی چقدر است؟
یک آسانسور مسکونی رایج معمولاً ۹۱ سانتی‌متر عرض و ۱٫۲۲ متر عمق دارد. مطابق با استانداردهای ADA، عمق باید حداقل ۱٫۳۰ متر، عرض ۱٫۷۳ متر و عرض درب ۹۱ سانتی‌متر باشد.
آسانسورهای معمولی در ساختمان‌های اداری معمولاً ۱٫۸۳ متر عرض و ۱٫۵۳ متر عمق دارند. درب این آسانسورها نیز معمولاً ۱٫۲۲ متر عرض است.

ابعاد آسانسور تجاری و اداری

مراکز تجاری نیاز به آسانسورهایی دارند که ظرفیت بیشتری داشته باشند. ابعاد رایج برای این آسانسورها ۱۶۰ در ۱۸۰ سانتی‌متر است که توان حمل ۸ تا ۱۰ نفر را دارد.این ابعاد متناسب با تردد زیاد کارمندان و مشتریان طراحی می‌شوند.

ابعاد آسانسور بیمارستانی

در بیمارستان‌ها، آسانسور باید به‌اندازه کافی بزرگ باشد تا برانکارد و تجهیزات پزشکی به راحتی در آن قرار گیرد. ابعاد استاندارد آسانسور بیمارستانی ۲۱۰ در ۲۱۰ سانتی‌متر است.این اندازه به کادر درمان اجازه می‌دهد تا همراه بیمار وارد کابین شوند و عملیات انتقال به سرعت انجام شود.

کابین8نفره

ابعاد کابین آسانسور 8 نفره

طراحی آسانسورهای 8 نفره می تواند با ترکیب های گوگونی مشروط بر رعایت حدود مساحت استاندارد صورت گیرد. در ادامه ابعاد یک مدل بسیار رایج که برای جابجایی افراد با ویلچر نیز مناسب است و با سیستم کششی اجرا می شود آورده شده است.

• عرض کابین 8 نفره: 110 سانتیمتر
• عمق کابین 8 نفره: 140 سانتیمتر
• ارتفاع کابین 8 نفره: 220 سانتیمتر
• عرض درب: 80 سانتیمتر
• ارتفاع درب: 200 سانتیمتر
• عرض چاه 8 نفرهبا درب تلسکوپی: 160 سانتیمتر
• عرض چاه 8 نفرهبا درب سانترال: 180 سانتیمتر
• عمق چاه 8 نفره: 190 سانتیمتر
• ارتفاع چاهک با سرعت 1 متر بر ثانیه: 140 سانتیمتر
• ارتفاع چاهک با سرعت 1.6 متر بر ثانیه: 160 سانتیمتر
• ارتفاع چاهک با سرعت 2.5 متر بر ثانیه: 220 سانتیمتر
• اورهد با سرعت 0.63 متر بر ثانیه: 360 سانتیمتر
• اورهد با سرعت 1 متر بر ثانیه: 370 سانتیمتر
• اورهد با سرعت 1.6 متر بر ثانیه: 380 سانتیمتر

ابعاد چاهک و موتورخانه آسانسور

چاهک آسانسور فضایی است که کابین و وزنه تعادل در آن حرکت می‌کنند. حداقل ابعاد استاندارد برای چاهک آسانسورهای مسکونی ۱۵۰ در ۱۵۰ سانتی‌متر است. برای آسانسورهای بزرگ‌تر، ابعاد به ۲۵۰ در ۲۵۰ سانتی‌متر یا بیشتر می‌رسد.موتورخانه نیز باید فضای کافی برای نصب موتور، تابلو برق و تجهیزات ایمنی داشته باشد. ارتفاع استاندارد موتورخانه معمولاً ۲۲۰ سانتی‌متر یا بیشتر در نظر گرفته می‌شود. در مورد علت نشست ساختمان چیست؟ بخوانید.

نکات کلیدی در انتخاب ابعاد آسانسور

1. تناسب ظرفیت و ابعاد: افزایش ظرفیت بدون افزایش ابعاد کابین باعث کاهش ایمنی می‌شود.
2. هماهنگی با معماری ساختمان: ابعاد آسانسور باید در نقشه اولیه لحاظ شود تا تغییرات پرهزینه در آینده پیش نیاید.
3. آینده‌نگری: بهتر است طراحی آسانسور با در نظر گرفتن رشد جمعیت و نیازهای آتی انجام شود.

تفاوت آسانسور کششی و هیدرولیکی از نظر ابعاد

آسانسورهای کششی به دلیل وجود وزنه تعادل، به چاهک بزرگ‌تر نیاز دارند. در مقابل، آسانسورهای هیدرولیکی به فضای کمتری احتیاج دارند و در ساختمان‌های قدیمی یا ویلاها بیشتر استفاده می‌شوند.اگرچه آسانسور هیدرولیکی فضای کمتری اشغال می‌کند، اما سرعت کمتری دارد. از طرف دیگر آسانسور کششی در برج‌های بلند عملکرد بهتری دارد و عمر مفید بیشتری دارد. پیشنهاد میکنم در مورد عرصه و اعیان چیست؟ مطالعه کنید.

استانداردهای جهانی ابعاد آسانسور

استاندارد EN81 در اروپا و استاندارد ISIRI در ایران، چارچوب اصلی طراحی و اجرای آسانسورها را مشخص می‌کنند. این استانداردها شامل جزئیاتی مانند:

• حداقل عرض و ارتفاع درب آسانسور
• موقعیت کلیدهای کنترلی در کابین
• تهویه و روشنایی کابین
• ظرفیت وزنی و تعداد نفرات

رعایت این موارد نه‌تنها الزامی است بلکه برای دریافت گواهی ایمنی نیز ضروری محسوب می‌شود.

جمع‌بندی

ابعاد استاندارد آسانسور متناسب با نوع کاربری، ظرفیت و شرایط ساختمان تعیین می‌شود. در ساختمان‌های مسکونی، تجاری و بیمارستانی ابعاد متفاوتی وجود دارد که رعایت هرکدام برای ایمنی و راحتی کاربران الزامی است. آگاهی از این ابعاد کمک می‌کند بهترین تصمیم برای طراحی یا بازسازی ساختمان گرفته شود.

سوالات متداول

ابعاد استاندارد آسانسور مسکونی چند است؟

ابعاد آسانسور مسکونی بسته به ظرفیت و طراحی ساختمان متغیر است. در ساختمان‌های کوچک یا قدیمی معمولاً از آسانسورهایی با ابعاد ۱۱۰ در ۱۴۰ سانتی‌متر استفاده می‌شود که ظرفیت حدود ۴ نفر را دارند. در آپارتمان‌های متوسط و بزرگ‌تر، ابعاد ۱۴۰ در ۱۵۰ سانتی‌متر رایج است که ظرفیت ۶ نفر را فراهم می‌کند. انتخاب این ابعاد به تعداد طبقات، تراکم جمعیت و فضای موجود برای نصب آسانسور بستگی دارد.

آیا آسانسور بیمارستانی ابعاد خاصی دارد؟

آسانسورهای بیمارستانی باید به گونه‌ای طراحی شوند که امکان جابجایی برانکارد، تجهیزات پزشکی و پرسنل همراه بیمار وجود داشته باشد. به همین دلیل ابعاد استاندارد آن‌ها معمولاً ۲۱۰ در ۲۱۰ سانتی‌متر یا بزرگ‌تر است. این فضا شرایط لازم برای حمل‌ونقل راحت و ایمن بیماران را فراهم می‌کند و از نظر استانداردهای ایمنی و بهداشت نیز الزامی است.

آیا امکان نصب آسانسور در ساختمان قدیمی وجود دارد؟

حتی در ساختمان‌های قدیمی نیز امکان نصب آسانسور وجود دارد اما اجرای آن نیازمند بررسی دقیق فضای موجود و شرایط سازه است. معمولاً در این نوع ساختمان‌ها از آسانسورهای هیدرولیکی یا آسانسورهای کوچک بدون موتورخانه استفاده می‌شود تا محدودیت فضا برطرف گردد. در برخی موارد ممکن است بخشی از دیوار یا راه‌پله اصلاح شود تا امکان نصب آسانسور فراهم شود.

ظرفیت آسانسور چگونه با ابعاد مرتبط است؟

ظرفیت آسانسور به‌طور مستقیم با ابعاد کابین مرتبط است. هرچه کابین بزرگ‌تر باشد، تعداد نفرات بیشتری می‌توانند به‌طور ایمن جابجا شوند. برای مثال، کابین ۱۱۰ در ۱۴۰ سانتی‌متر حدود ۴ نفر ظرفیت دارد در حالی که کابین ۱۶۰ در ۱۸۰ سانتی‌متر می‌تواند ۸ تا ۱۰ نفر را حمل کند. بنابراین طراحی درست ابعاد آسانسور علاوه بر راحتی کاربران، نقش مهمی در افزایش ایمنی و کارایی دارد.

آیا استاندارد بین‌المللی خاصی برای ابعاد آسانسور وجود دارد؟

چندین استاندارد بین‌المللی معتبر برای تعیین ابعاد آسانسور وجود دارد. در اروپا، استاندارد EN81 یکی از مهم‌ترین مراجع است که ابعاد کابین، عرض درب، ظرفیت و سایر جزئیات ایمنی را مشخص می‌کند. در ایران نیز استاندارد ISIRI مبنای اصلی طراحی و نصب آسانسورها است. رعایت این استانداردها علاوه بر دریافت تاییدیه‌های قانونی، باعث افزایش ایمنی و کیفیت عملکرد آسانسور می‌شود.
