سی تی بار (CT Bar) چیست؟ راهنمای جامع سیستم‌های میلگرد رزوه‌ای پرمقاومت در مهندسی ژئوتکنیک

در پروژه‌های عمرانی و ژئوتکنیکی، انتقال ایمن نیروهای کششی و کنترل تغییرشکل سازه‌ها از مهم‌ترین عوامل دستیابی به پایداری و دوام بلندمدت است. در بسیاری از پروژه‌ها مانند گودبرداری‌های عمیق، پایدارسازی شیب‌ها، سدسازی، پل‌سازی، مقاوم‌سازی سازه‌ها و اجرای فونداسیون‌های ویژه، استفاده از سیستم‌هایی با ظرفیت کششی بالا و عملکرد مطمئن ضروری است. یکی از شناخته‌شده‌ترین راهکارها در این زمینه، سیستم‌های میلگرد رزوه‌ای پرمقاومت یا CT Bar (CT Stress Bar) هستند.

این سیستم‌ها با استفاده از میلگردهای فولادی آلیاژی با مقاومت بالا و اتصالات مکانیکی دقیق، امکان انتقال نیروهای کششی بزرگ را فراهم کرده و به دلیل نصب آسان، قابلیت پیش‌تنیدگی، انعطاف در اجرا و دوام بالا، به یکی از تجهیزات اصلی پروژه‌های ژئوتکنیکی و سازه‌ای تبدیل شده‌اند.

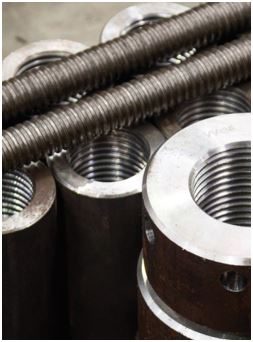

CT Bar چیست؟

CT Bar نوعی میلگرد فولادی پرمقاومت با رزوه‌های دقیق است که برای تحمل نیروهای کششی و اعمال پیش‌تنیدگی طراحی شده است. برخلاف میلگردهای معمولی که بخشی از آرماتوربندی بتن هستند و به‌صورت غیرفعال عمل می‌کنند،CT Bar  یک عضو فعال محسوب می‌شود و پس از نصب، توسط جک هیدرولیکی تحت نیروی مشخص قرار می‌گیرد تا بار طراحی را به سازه یا زمین منتقل کند.

این سیستم معمولاً از اجزایی مانند میلگرد رزوه‌ای، مهره مهاری، صفحه باربر، کوپلر، واشر، غلاف محافظ و تجهیزات کشش تشکیل شده است. طراحی رزوه‌ها به گونه‌ای است که امکان اتصال سریع قطعات، افزایش طول میلگرد و انتقال مطمئن نیرو را فراهم می‌کند.

نحوه عملکرد سیستم  CT Bar

عملکرد CT Bar بر پایه انتقال نیروی کششی است. پس از حفاری و نصب میلگرد، در صورت نیاز فضای اطراف آن با دوغاب سیمان پر می‌شود تا اتصال مناسبی بین میلگرد و خاک یا سنگ ایجاد گردد. سپس با استفاده از جک هیدرولیکی، نیروی پیش‌تنیدگی مطابق با طراحی به میلگرد اعمال شده و پس از رسیدن به نیروی موردنظر، مهره مهاری روی صفحه باربر قفل می‌شود.

این فرآیند باعث می‌شود نیروی کششی به صورت کنترل‌شده به سازه یا لایه‌های مقاوم زمین منتقل شود و تغییرشکل‌های ناخواسته کاهش یابد. همین ویژگی، CT Bar را به گزینه‌ای مناسب برای پروژه‌هایی تبدیل کرده است که دقت، پایداری و کنترل تغییرمکان اهمیت بالایی دارند.

اجزای اصلی سیستم

یک سیستم کامل CT Bar از چند جزء اصلی تشکیل شده است:

• میلگرد رزوه‌ای پرمقاومت که عضو اصلی انتقال نیرو است.
• کوپلر برای اتصال دو یا چند میلگرد و افزایش طول.
• مهره مهاری جهت تثبیت نیروی پیش‌تنیدگی.
• صفحه باربر (Bearing Plate) برای انتقال یکنواخت نیرو به سازه.
• واشر تخت یا کروی برای اصلاح زاویه و توزیع مناسب تنش.
• غلاف و سیستم حفاظت خوردگی در پروژه‌های دائمی.
• جک و پمپ هیدرولیکی برای اعمال نیروی کششی کنترل‌شده.

هماهنگی این اجزا باعث می‌شود سیستم بتواند بارهای کششی بسیار بالا را با ایمنی و دقت مناسب تحمل کند.

کاربردهای CT Bar

امروزه سیستم‌های میلگرد رزوه‌ای پرمقاومت در بسیاری از پروژه‌های عمرانی و صنعتی مورد استفاده قرار می‌گیرند.

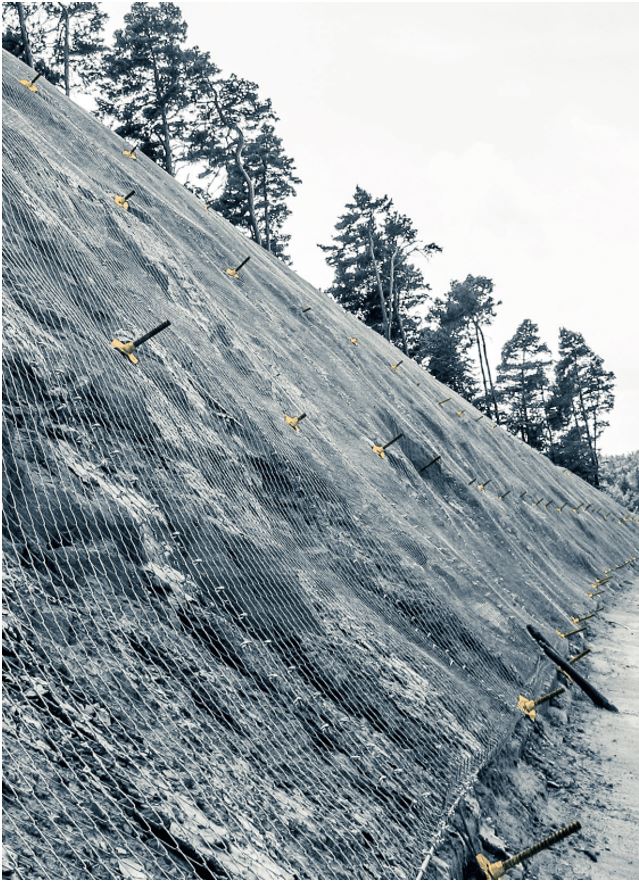

انکرهای خاک و سنگ (Ground Anchors)

یکی از مهم‌ترین کاربردهای CT Bar اجرای انکرهای دائمی و موقت است. در این روش، میلگرد پس از حفاری داخل خاک یا سنگ قرار گرفته و با تزریق دوغاب سیمان به لایه‌های مقاوم متصل می‌شود. سپس با اعمال نیروی پیش‌تنیدگی، بارهای کششی به زمین منتقل شده و پایداری دیواره‌های گود، شیب‌ها، سدها، تونل‌ها و سازه‌های نگهبان تأمین می‌شود.

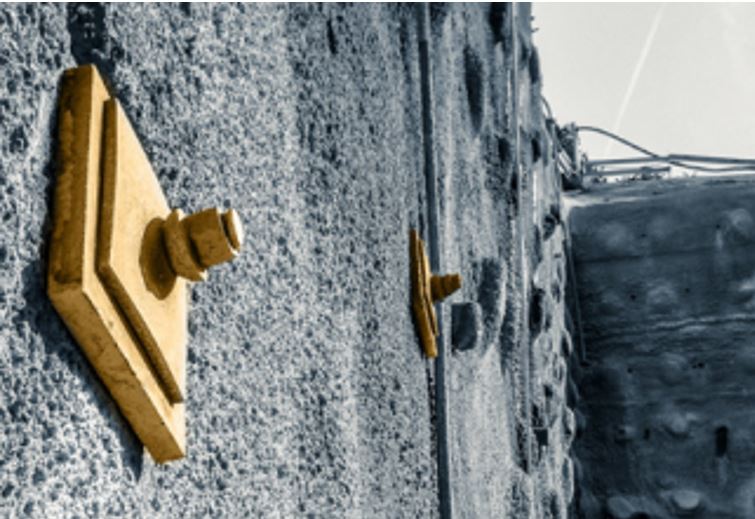

نیلینگ (Soil Nailing)

در روش نیلینگ، میلگردهای رزوه‌ای به‌عنوان اعضای غیرفعال برای افزایش مقاومت برشی و کششی توده خاک استفاده می‌شوند. این سیستم یکی از روش‌های اقتصادی و مؤثر برای پایدارسازی شیب‌ها، ترانشه‌ها و گودهای شهری است.

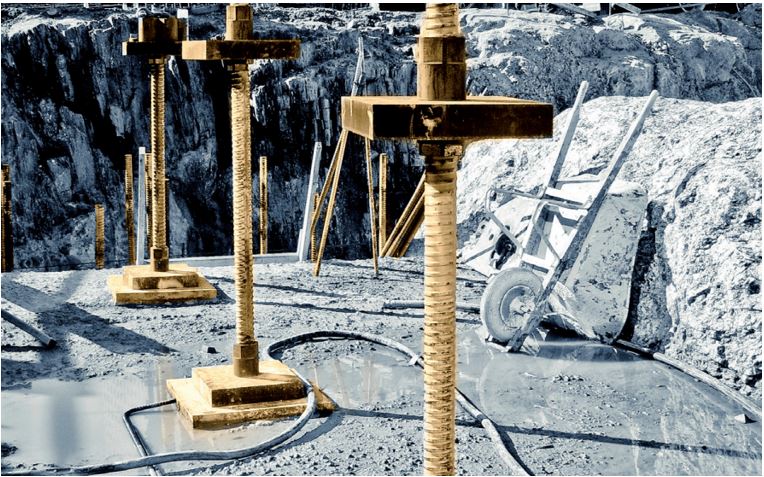

میکروپایل (Micropile)

در میکروپایل‌ها، میلگرد رزوه‌ای به‌عنوان عضو تسلیح‌کننده در داخل دوغاب سیمان قرار می‌گیرد و بارهای فشاری و کششی را به لایه‌های مقاوم زمین منتقل می‌کند. این روش برای تقویت پی‌های موجود، کنترل نشست و اجرای فونداسیون در فضاهای محدود کاربرد گسترده‌ای دارد.

سازه‌های عمرانی و صنعتی

CT Bar علاوه بر پروژه‌های ژئوتکنیکی، در ساخت پل‌ها، سدها، نیروگاه‌ها، اسکله‌ها، برج‌ها، سازه‌های صنعتی، مقاوم‌سازی ساختمان‌ها، آزمایش بارگذاری شمع و نصب تجهیزات سنگین نیز استفاده می‌شود.

مزایای سیستم  CT Bar

استفاده از این سیستم مزایای متعددی نسبت به بسیاری از روش‌های سنتی دارد که مهم‌ترین آن‌ها عبارت‌اند از:

• مقاومت کششی بسیار بالا
• نصب سریع و ساده
• قابلیت اتصال و افزایش طول با استفاده از کوپلر
• امکان اعمال و کنترل دقیق نیروی پیش‌تنیدگی
• کاهش افت نیروی کششی در مهارهای کوتاه
• امکان استفاده در پروژه‌های موقت و دائمی
• قابلیت بازرسی، تعمیر و نگهداری
• اجرای مناسب در شرایط مختلف زمین‌شناسی
• کاهش زمان اجرا و افزایش کیفیت عملیات

به همین دلیل، در بسیاری از پروژه‌هایی که طول مهار محدود است، CT Bar می‌تواند گزینه‌ای اقتصادی‌تر نسبت به سیستم‌های کابلی باشد.

حفاظت در برابر خوردگی

دوام سیستم‌های مهاری تا حد زیادی به نحوه حفاظت در برابر خوردگی بستگی دارد. انتخاب روش مناسب باید بر اساس شرایط محیطی، عمر طراحی سازه و الزامات آیین‌نامه‌ای انجام شود.

رایج‌ترین روش‌های حفاظت عبارت‌اند از:

• تزریق کامل دوغاب سیمان
• پوشش اپوکسی
• گالوانیزه گرم
• غلاف پلی‌اتیلنی (HDPE)
• سیستم‌های حفاظت مضاعف (Double Corrosion Protection)
• آب‌بندی محل سر انکر با کلاهک‌های محافظ

در پروژه‌های دائمی، استفاده از سیستم‌های حفاظت چندلایه موجب افزایش دوام و کاهش هزینه‌های نگهداری در طول عمر سازه می‌شود.

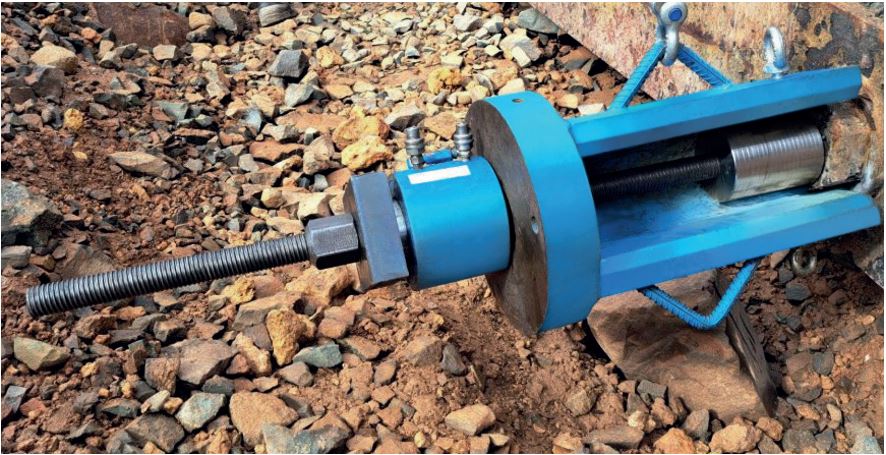

نکات مهم در اجرا

برای دستیابی به عملکرد مطلوب، رعایت نکات زیر ضروری است:

• استفاده از میلگرد و اتصالات مطابق مشخصات طراحی
• تمیز بودن رزوه‌ها پیش از نصب
• استفاده از جک‌های هیدرولیکی کالیبره
• جلوگیری از جوشکاری روی میلگردهای پرمقاومت
• اجرای صحیح تزریق دوغاب و حفاظت خوردگی
• انجام آزمون‌های بارگذاری و کنترل نیروی پیش‌تنیدگی در پروژه‌های حساس

رعایت این موارد نقش مهمی در افزایش ایمنی، عملکرد و دوام سیستم خواهد داشت.

جمع‌بندی

سیستم‌های CT Bar یا میلگردهای رزوه‌ای پرمقاومت، یکی از کارآمدترین راهکارها برای انتقال نیروهای کششی در پروژه‌های عمرانی، ژئوتکنیکی و صنعتی هستند. ظرفیت باربری بالا، امکان پیش‌تنیدگی، سهولت اجرا، قابلیت اتصال مکانیکی و دوام مناسب، این سیستم را به گزینه‌ای قابل اعتماد برای اجرای انکرهای خاک و سنگ، میکروپایل‌ها، نیلینگ، مقاوم‌سازی سازه‌ها و بسیاری از پروژه‌های زیرساختی تبدیل کرده است.

با انتخاب صحیح سیستم، رعایت اصول طراحی و اجرای دقیق، می‌توان عملکرد مطلوب و عمر بهره‌برداری طولانی را برای این تجهیزات تضمین کرد. شرکت ایستاسازه با بهره‌گیری از دانش فنی روز، تجربه اجرایی و استفاده از تجهیزات استاندارد، خدمات طراحی، تأمین و اجرای سیستم‌های میلگرد رزوه‌ای پرمقاومت و راهکارهای ژئوتکنیکی را متناسب با نیاز هر پروژه ارائه می‌دهد.
