طراحی فونداسیون توربین‌های بادی؛ از پی‌های سطحی تا سازه‌های فراساحلی

با گسترش استفاده از انرژی‌های تجدیدپذیر، توربین‌های بادی به یکی از مهم‌ترین منابع تولید برق در جهان تبدیل شده‌اند. هرچند برج و پره‌های توربین بیشترین توجه را به خود جلب می‌کنند، اما عملکرد ایمن و پایدار این سازه‌ها وابستگی زیادی به فونداسیون دارد. فونداسیون باید علاوه بر تحمل وزن سازه، در برابر نیروهای افقی ناشی از باد، لنگرهای واژگونی بزرگ و بارهای سیکلی ناشی از عملکرد مداوم توربین مقاومت کند.

به همین دلیل طراحی فونداسیون توربین‌های بادی یکی از موضوعات تخصصی مهندسی ژئوتکنیک محسوب می‌شود و نیازمند شناخت دقیق شرایط زمین، رفتار خاک و اندرکنش خاک و سازه است.

چرا طراحی فونداسیون توربین بادی اهمیت ویژه‌ای دارد؟

برخلاف ساختمان‌های متعارف که عمدتاً تحت بارهای قائم قرار دارند، توربین‌های بادی تحت اثر بارهای متغیر و دینامیکی قرار می‌گیرند. وزش باد باعث ایجاد نیروهای افقی و لنگرهای واژگونی قابل توجهی در پای برج می‌شود. علاوه بر آن، دوران پره‌ها و تغییرات سرعت باد موجب ایجاد میلیون‌ها سیکل بارگذاری در طول عمر بهره‌برداری توربین خواهد شد.

در نتیجه طراحی فونداسیون تنها به کنترل ظرفیت باربری محدود نمی‌شود و عواملی مانند نشست، چرخش فونداسیون، ارتعاشات و دوام بلندمدت نیز باید مورد بررسی قرار گیرند.

مطالعات ژئوتکنیکی؛ پایه اصلی طراحی

انتخاب نوع فونداسیون بدون انجام مطالعات ژئوتکنیکی امکان‌پذیر نیست. این مطالعات معمولاً شامل حفاری‌های اکتشافی، آزمایش‌های صحرایی و آزمایش‌های مکانیک خاک است.

بر اساس نتایج این مطالعات، پارامترهایی نظیر ظرفیت باربری، زاویه اصطکاک داخلی، چسبندگی، مدول تغییرشکل و سطح آب زیرزمینی تعیین می‌شوند. این اطلاعات نقش تعیین‌کننده‌ای در انتخاب نوع فونداسیون و ارزیابی عملکرد آن در طول عمر پروژه دارند.

انواع فونداسیون های توربین های بادی:

فونداسیون‌های خشکی (Onshore Foundations)

بخش عمده توربین‌های بادی نصب‌شده در خشکی از فونداسیون‌های بتنی استفاده می‌کنند.

فونداسیون سطحی

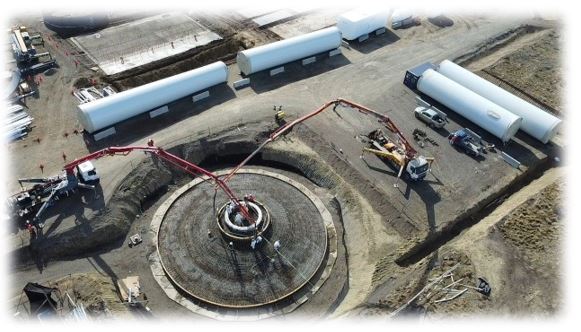

رایج‌ترین نوع فونداسیون در پروژه‌های خشکی، فونداسیون سطحی بتن مسلح است. این فونداسیون معمولاً به صورت دایره‌ای طراحی شده و پایداری خود را از طریق وزن بتن و خاک اطراف تأمین می‌کند.

مهم‌ترین مزایای این روش عبارت‌اند از:

• سادگی اجرا
• دوام بالا
• هزینه نگهداری پایین

با این حال در زمین‌های ضعیف یا مناطقی با نشست زیاد، استفاده از این نوع فونداسیون ممکن است اقتصادی یا فنی نباشد.

فونداسیون عمیق

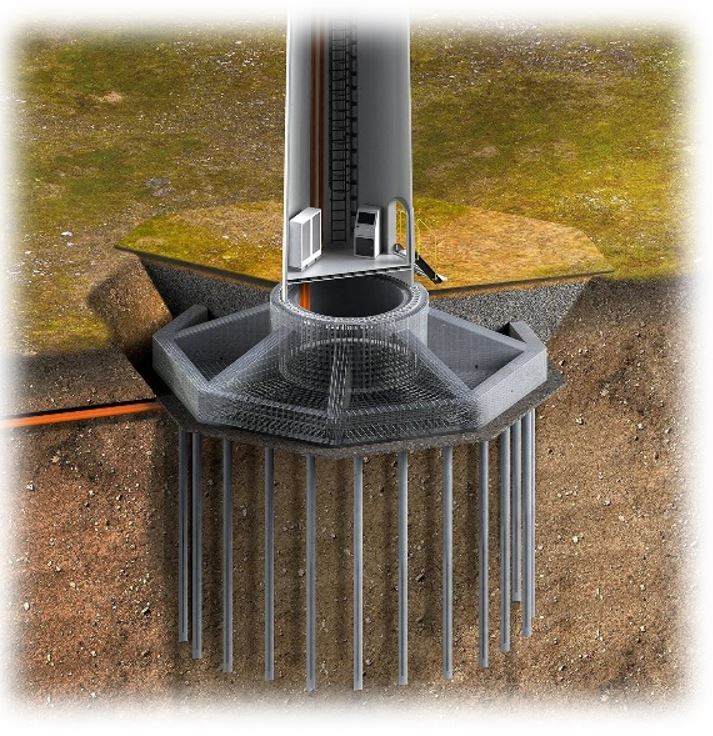

در شرایطی که ظرفیت باربری خاک سطحی کافی نباشد، از شمع‌های بتنی یا فولادی استفاده می‌شود. شمع‌ها بارهای وارد بر توربین را به لایه‌های مقاوم‌تر در عمق زمین منتقل می‌کنند.

این روش در خاک‌های نرم، مناطق دارای سطح آب زیرزمینی بالا و زمین‌های مستعد نشست کاربرد فراوانی دارد.

مونوپایل

یکی از روش‌های جدید، استفاده از تک‌شمع‌های فولادی با قطر زیاد است که سرعت اجرا را به طور قابل توجهی افزایش می‌دهد. این سیستم در برخی پروژه‌ها می‌تواند جایگزین مناسبی برای فونداسیون‌های بتنی حجیم باشد.

فونداسیون‌های فراساحلی (Offshore Foundations)

با توسعه مزارع بادی دریایی، استفاده از فونداسیون‌های فراساحلی اهمیت زیادی پیدا کرده است. در این شرایط علاوه بر باد، اثر امواج، جریان آب و آبشستگی نیز در طراحی لحاظ می‌شود.

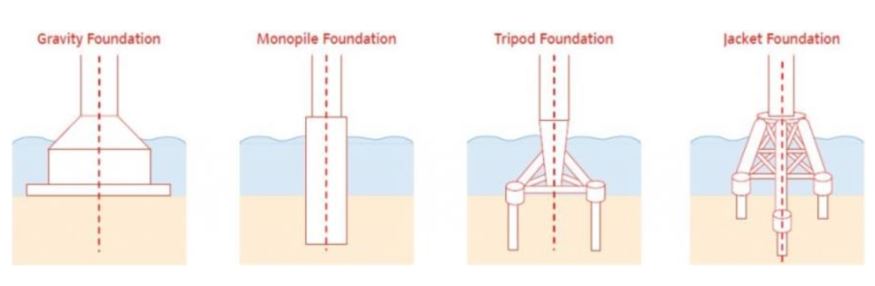

فونداسیون وزنی  (Gravity Base)

این نوع فونداسیون از سازه‌های بتنی بسیار سنگین تشکیل شده است که پایداری آن‌ها از طریق وزن خود تأمین می‌شود. فونداسیون‌های وزنی معمولاً در آب‌های کم‌عمق و بسترهای مناسب مورد استفاده قرار می‌گیرند.

مونوپایل  (Monopile)

مونوپایل متداول‌ترین نوع فونداسیون فراساحلی در جهان است. این سیستم شامل یک لوله فولادی با قطر بزرگ است که در بستر دریا نصب می‌شود.

مهم‌ترین مزایای مونوپایل عبارت‌اند از:

• سرعت اجرای بالا
• هزینه مناسب
• عملکرد مطلوب در عمق‌های متوسط

فونداسیون جکت  (Jacket)

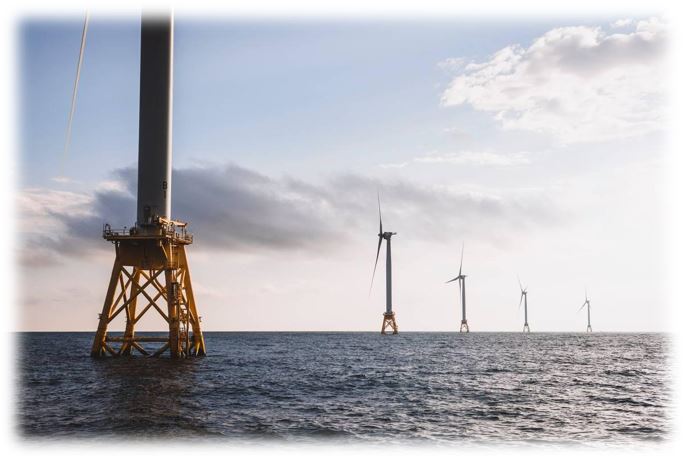

در عمق‌های بیشتر، استفاده از سازه‌های خرپایی فولادی موسوم به جکت رایج است. این سیستم از چند پایه تشکیل شده و توسط شمع‌ها به بستر دریا متصل می‌شود.

جکت ها نسبت به مونوپایل سختی بیشتری داشته و برای توربین‌های بزرگ و شرایط محیطی سخت گزینه مناسبی محسوب می‌شوند.

فونداسیون ساکشن باکت

ساکشن باکت یا شمع مکشی یکی از فناوری‌های نوین در صنعت فراساحل است. در این روش یک محفظه استوانه‌ای با ایجاد فشار منفی در خاک نفوذ می‌کند.

از مهم‌ترین مزایای این سیستم می‌توان به سرعت نصب بالا و کاهش آلودگی صوتی نسبت به روش‌های شمع‌کوبی اشاره کرد.

مهم‌ترین چالش‌های طراحی

آبشستگی

در پروژه‌های فراساحلی، جریان آب اطراف پایه می‌تواند موجب شسته شدن تدریجی خاک و ایجاد حفره در اطراف فونداسیون شود. این پدیده که آبشستگی نام دارد، یکی از مهم‌ترین عوامل کاهش ظرفیت باربری و پایداری فونداسیون‌های دریایی محسوب می‌شود.

بارگذاری سیکلی

توربین‌های بادی در طول عمر خود میلیون‌ها بار تحت بارگذاری متناوب قرار می‌گیرند. این موضوع می‌تواند باعث کاهش سختی خاک، افزایش نشست و تجمع تغییرشکل‌های دائمی شود و باید در طراحی لحاظ گردد.

کنترل نشست و چرخش

در بسیاری از پروژه‌های توربین بادی، کنترل چرخش فونداسیون اهمیت بیشتری نسبت به کنترل نشست دارد. چرخش بیش از حد می‌تواند باعث کاهش راندمان تولید انرژی و افزایش تنش در اجزای سازه شود.

مقایسه انواع فونداسیون

جمع‌بندی

فونداسیون یکی از مهم‌ترین اجزای توربین بادی است و عملکرد صحیح آن تأثیر مستقیمی بر ایمنی، دوام و بهره‌وری سیستم دارد. انتخاب نوع مناسب فونداسیون نیازمند بررسی دقیق شرایط ژئوتکنیکی، بارهای وارده و شرایط محیطی پروژه است.

با افزایش ظرفیت توربین‌ها و توسعه مزارع بادی ساحلی و فراساحلی، نقش مطالعات ژئوتکنیکی و طراحی بهینه فونداسیون بیش از پیش اهمیت یافته است. استفاده از راهکارهای مناسب در طراحی و اجرا می‌تواند ضمن کاهش هزینه‌های ساخت و نگهداری، عمر مفید این سازه‌های استراتژیک را نیز افزایش دهد.
