آزمایش ستون تشدید (Resonant Column)

آزمایش ستون تشدید برای محاسبه مدول برشی (G) و همچنین محاسبه مشخصات میرایی خاک آزمایشی مناسب می باشد که با استفاده از دستگاه های گوناگون ستون تشدید انجام می شود.

استاندارد ارائه شده برای آزمایش ستون تشدید، ASTM D4015 می باشد. در آزمایش ستون تشدید یک نمونه استوانه ای شکل توپر و یا گاهی تو خالی از خاک یا مصالح مورد نظر، داخل یک سلول مشابه سلول آزمایش سه محوری قرار گرفته و با قرار گرفتن یک جرم معلوم بر روی آن، تحت حرکت پیچشی یا طولی سیکلیک قرار می گیرد. فرکانس دستگاه الکترو مغناطیس وارد کننده بار از یک مقدار حداقل تا یک مقدار حداکثر تغییر می کند (جاروب فرکانسی) تا پدیده تشدید رخ دهد. در واقع فرکانس بارگذاری برابر با فرکانس طبیعی مود اول مجموع نمونه خاک و جرم فوقانی می شود. دستگاه، تشدید را تشخیص داده و این فرکانس را ثبت می کند. با داشتن مقدار فرکانس تشدید نمونه و هندسه و شرایط مرزی دو طرف نمونه، می توان به کمک محاسبات برگشتی، سرعت انتشار موج در نمونه خاک و در نتیجه مقدار مدول برشی (G) را به دست آورد. پس از رسیدن به فرکانس تشدید و ثبت آن، سیستم محرک قطع شده و بارگذاری متوقف می گردد و نمونه به صورت آزاد ارتعاش می کند. با مشاهده الگوی کاهش دامنه ارتعاش آزاد، نسبت میرایی نمونه (D) محاسبه می شود. روش دیگر برای محاسبه میرایی نمونه، به کار بردن روش نیمتوان است که معمولاً متداول تر است.

روند بالا با افزایش گام به گام دامنه بارگذاری تکرار می شود. هرچه دامنه بارگذاری افزایش یابد، فرکانس طبیعی نمونه کاهش یافته و در فرکانس کمتری تشدید رخ می دهد که دلیل آن کاهش سختی ناشی از افزایش سطح کرنش ایجاد شده در نمونه است. پس از رسیدن به فرکانس تشدید و در مرحله ارتعاش آزاد، نسبت میرایی نمونه به دلیل افزایش سطح غیرخطی بودن رفتار نمونه ناشی از افزایش کرنش های برشی، افزایش می یابد. بدین ترتیب با انجام آزمایش در دامنه های مختلف، مجموعه ای از داده ها شامل سرعت موج برشی و به تبع آن مدول برشی و نسبت میرایی به عنوان توابعی از کرنش های برشی به دست خواهد آمد.

دستگاه های ستون تشدید انواع مختلفی دارند که هر کدام شرایط متفاوتی را در بالا و پایین نمونه جهت ایجاد تغییر شکل ها اعمال می کنند. متداول ترین شرایط مورد استفاده در دو انتهای نمونه برای آزمایش هایی که نمونه را تحت پیچش سیکلیک قرار می دهند در شکل 1 نشان داده شده است. در مدل نشان داده شده در قسمت a شکل 1، پیچش بر انتهای پایینی نمونه وارد شده و پاسخ از انتهای بالایی نمونه تحت عنوان سرعت یا شتاب دریافت می شود. دستگاه شکل a از جمله دستگاه های Fixed-Free می باشد؛ به این معنا که قسمت پایینی آن ثابت و گیردار بوده و قسمت فوقانی آن آزادانه حرکت می کند. نوع دیگری از دستگاه های Fixed-Free در قسمت b در شکل 1 نشان داده شده است. در این مدل، پیچش به انتهای بالایی نمونه وارد شده و پاسخ نیز از انتهای بالایی نمونه دریافت می شود. در این حالت، برای اعمال پیچش به بالای نمونه، نیاز است تا یک جرم بر بالای نمونه سوار شود. بنابراین ممان اینرسی پیچشی این جرم نیز باید در محاسبات وارد شود.

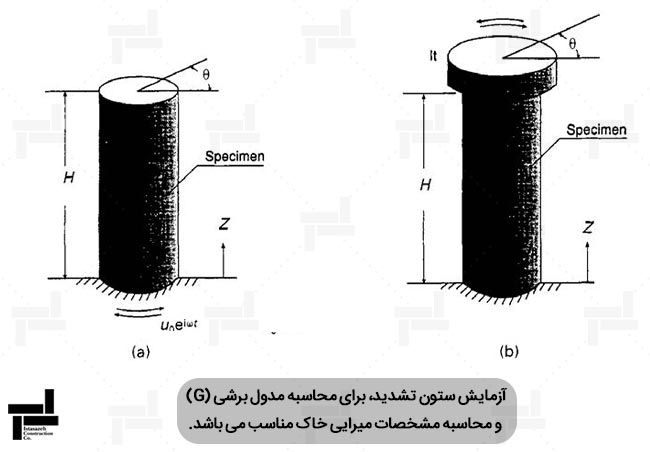

دو نوع دستگاه آزمایش ستون تشدید
شکل 1: دو نوع دستگاه آزمایش ستون تشدید

لازم به ذکر است که نوع دیگری نیز از دستگاه های ستون تشدید با عنوان Free-Free وجود دارد که در آن هر دو انتهای نمونه قادر به حرکت آزادانه هستند.

در کل می توان گفت که آزمایش ستون تشدید، آزمایشی مناسب برای محاسبه مدول های وابسته به کرنش و همچنین محاسبه مشخصات میرایی خاک می باشد. اما مطابق آنچه در ذیل آمده است، محدودیت هایی نیز دارد:


  1. آزمایش ستون تشدید اساسا یک روش مبتنی بر محاسبات برگشتی با مراجعه به پاسخ یک سیستم که شامل نمونه خاک و ملحقات آن هست، می باشد. بنابراین خروجی، فقط پاسخ نمونه خاک به تنهایی نیست. بلکه تاثیرات ترکیبی خاک و ملحقات آن (از جمله جسم فوقانی) را نیز در بر می گیرد. بنابراین احتیاط و توجه زیادی برای به دست آوردن داده های قابل اعتماد باید به کار برده شود.
  2. آزمایش ستون تشدید برای به دست آوردن داده های مربوط به خصوصیات دینامیکی خاک ها در محدوده کرنش برشی بین %0.001 و %0.1 مناسب است.

در ادامه به توضیح قسمت های مختلف دستگاه و همچنین دستگاه های جانبی مورد استفاده در آزمایش ستون تشدید پرداخته می شود:


  1. قالب (Mold): قالب موجود در آزمایشگاه برای آزمایش ستون تشدید ابعادی در حدود 20 در 10 سانتی متر دارد که جهت ساختن نمونه از آن استفاده می شود. این قالب دارای یک شیر است که از جمله کاربردهای آن ایجاد مکش بین قالب و غشاء لاستیکی برای ساخت بدون نقص نمونه است. همچنین دو دستک برای انتقال قالب تعبیه شده است. (شکل 2)
  2. کلاهک بالا و پایین (Cap): قطعاتی هستند که در بالا و پایین نمونه قرار گرفته و به وسیله آنها نیرو، شتاب، جابجایی و … به نمونه وارد می شود. این قطعات دارای سنگ های متخلخل و دو شیر هستند که از آنها برای اعمال فشار، مکش، انجام زهکشی درصورت اشباع بودن نمونه و قرائت فشار استفاده می شود.

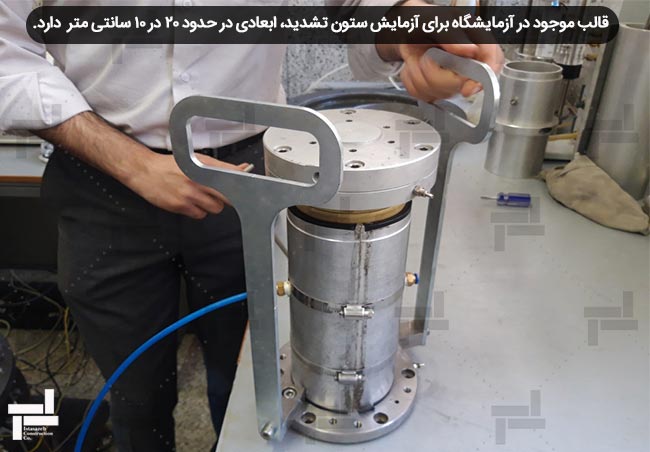

قالب، غشاء لاستیکی، کلاهک بالا و پایین نمونه و دستک های انتقال قالب
شکل 2: نمایی از قالب، غشاء لاستیکی، کلاهک بالا و پایین نمونه و دستک های انتقال قالب

  • ونتوری (Ventory): از این وسیله برای ایجاد مکش استفاده می شود. ونتوری قطعه ای کوچک است که دارای یک مجرای باریک بوده و این باریک شدن مجرا سبب افزایش سرعت هوای فشرده شده ارسالی از کمپرسور می شود. از طرفی در این مجرا یک سوراخ تعبیه شده و با عبور هوا با سرعت بالا از این سوراخ، هوا کشیده شده و مکش تولید می شود.
  • سلول سه محوری (Triaxial Cell): از آن برای اعمال فشار همه جانبه استفاده می شود و توانایی تحمل فشار تا 1000 کیلوپاسکال را دارد.
  • میله بارگذاری قائم (Rod): از آن برای تحکیم نمونه و بارگذاری قائم استفاده می شود. به وسیله این میله می توان شرایط تحکیم ناهمسان را ایجاد کرد.
  • لرزاننده (Shaker): قطعه ای است که بر روی کلاهک بالایی نمونه سوار شده و لنگر پیچشی سیکلی را در دامنه و فرکانس های تعریف شده به نمونه وارد می کند. در دو طرف لرزاننده دو عملگر یا Actuator وجود دارد که کوپل ورودی به وسیله آنها اعمال می شود. حرکت لرزاننده با حرکت عملگرها به صورت نسبی انجام می گیرد. این بدان معناست که شتاب عملگرها با شتاب لرزاننده متفاوت است. شتاب عملگرها بیانگر دامنه ورودی است و شتاب لرزاننده که به همراه کلاهک بالایی نمونه حرکت می کند، شتاب پاسخ است که به وسیله حسگرها اندازه گیری می شود (شکل 3).

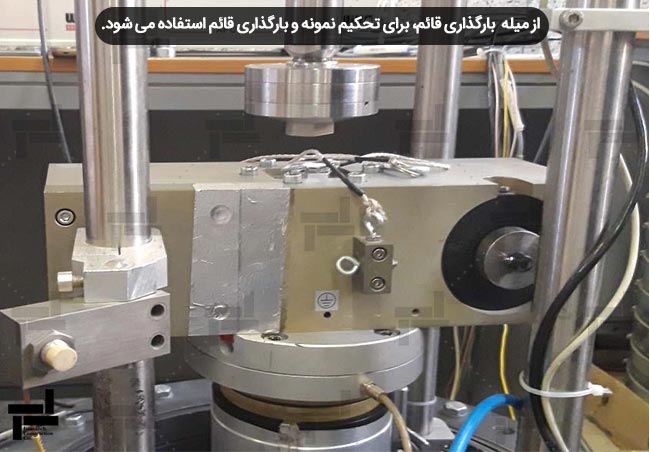

میله بارگذاری قائم و لرزاننده در دستگاه ستون تشدید
شکل 3: نمایی از میله بارگذاری قائم و لرزاننده در دستگاه ستون تشدید

  • حسگرها (Sensors): در این آزمایش از حسگرهای غیرتماسی (Noncontact Sensors) برای اندازه گیری شتاب پاسخ (شکل 4)، حسگر LVDT برای اندازه گیری نشست و حسگرهای Cell Pressure و Pore Pressure و حسگر مربوط به میله بارگذاری قائم استفاده شده است.

لازم به ذکر است که معمولا دو نوع حسگر غیر تماسی وجود دارد. نوع اول اصطلاحا به حسگر غیرتماسی خازنی معروف است که با ایجاد تغییرمکان، فاصله بین حسگر و جسم روبروی آن تغییر می کند که سبب می شود تا ظرفیت خازن عوض شود. با ثابت بودن جریان، در اثر این تغییر ظرفیت خازن، اختلاف ولتاژ به وجود آمده و با توجه به اختلاف ولتاژ، خروجی مورد نظر به دست می آید. نوع دیگر این حسگرها، حسگرهای سلفی هستند که با تغییر ظرفیت سلف و با توجه به روابط الکترومغناطیسی، خروجی مورد نظر به دست می آید.

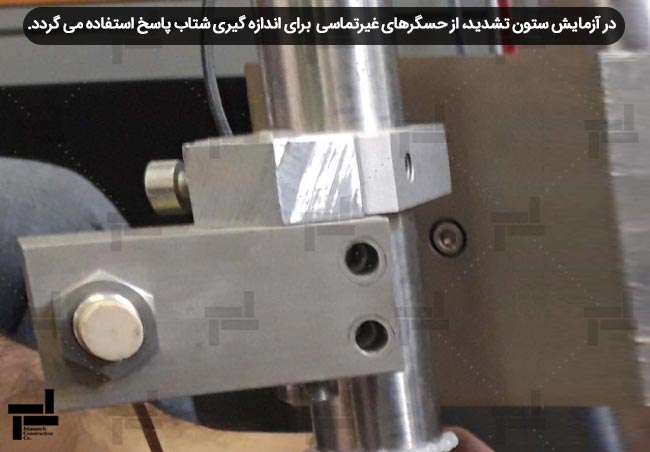

حسگر غیر تماسی
شکل 4: حسگر غیر تماسی
