تکنیک تزریق جت دوقلو ؛ روش جدید بکارگیری سیلیکات سدیم در گروتینگ

در مقاله ای با عنوان “تکنیک تزریق جت دوقلو ؛ روش جدید بکارگیری سیلیکات سدیم در گروتینگ” تکنولوژی جت گروتینگ پیشرفته (Jet Grout) یا جت دو قلو برای بهسازی خاک معرفی شده است. سیلیکات سدیم (آب – شیشه) به عنوان تسریع کننده فرآیند سخت شدن دوغاب انتخاب گردیده است. دو نمونه اجرای جت دو قلو به صورت افقی (در خاک رسی) و قائم (در خاک ماسه ای) نشان داده شده است. نتایج نشان می دهد که اختلاط دوغاب و خاک می تواند طی 5 تا 10 ثانیه به صورت ژله ای درآید.

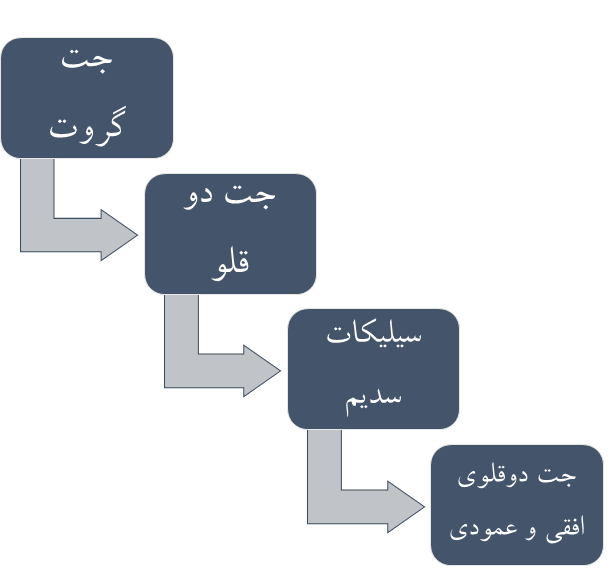

جت گروت – جت دوقلو

طی این فرایند، ذرات خاک بصورت درجا با دوغاب مخلوط می شوند و توده ای همگن از خاک اصلاح شده بوجود می آید که به آن اصطلاحا ستون خاک-سیمان اطلاق میشود. ستونهای خاک-سیمان ایجاد شده از طریق روش تزریق با فشار بالا در داخل خاک ( جت گروتینگ )، دارای مقاومت بالا، تغییر شکل پذیری اندک و نفوذپذیری پایین هستند و باعث تقویت خصوصیات خاک محل میشوند.

جت گروتینگ تکنیکی بسیار مطمئن و کارا جهت اصلاح مقاومت، تحکیم و یا آب بند کردن تشکیلات بستر خاکی بصورت درجا است.

تعریف گروتینگ و سیلیکات سدیم

گروتینگ فرآیندی است که در آن از تزریق مواد مختلف به درون خاک یا سازه‌های مهندسی برای بهبود خواص آنها استفاده می‌شود. این مواد می‌توانند شامل سیلیکات‌ها، سیمان، یا ترکیبات شیمیایی دیگر باشند که به بهبود پایداری و یکپارچگی خاک و سازه‌های مجاور کمک می‌کنند.

یکی از موادی که در تکنیک گروتینگ به کار می‌رود، سیلیکات سدیم است. سیلیکات سدیم ماده‌ای قلیایی است که به دلیل واکنش‌پذیری بالای خود با مواد معدنی خاک، به‌خصوص در محیط‌های مختلف زمین‌شناسی، کاربرد فراوانی در عملیات بهسازی خاک و گروتینگ دارد.

تکنیک تزریق جت دوقلو چگونه انجام می شود؟

تکنیک تزریق جت دوقلو شامل استفاده از دو نازل جداگانه برای تزریق مواد است. یکی از نازل‌ها برای تزریق سیال اصلی، مانند سیمان یا بنتونیت، و نازل دیگر برای تزریق ماده افزودنی، مانند سیلیکات سدیم، مورد استفاده قرار می‌گیرد. این دو سیال به‌صورت همزمان به داخل خاک تزریق شده و با یکدیگر واکنش می‌دهند که این امر باعث بهبود خواص مکانیکی و شیمیایی خاک می‌شود.

تکنیک جت دوقلو به‌عنوان یکی از روش‌های پیشرفته در عملیات بهسازی خاک شناخته می‌شود و این قابلیت را دارد که با ترکیب کردن مواد مختلف، نتایج بسیار بهتری نسبت به روش‌های سنتی به دست آورد.

فرآیند تزریق و واکنش‌های شیمیایی

در فرآیند تزریق جت دوقلو، دو ماده به‌صورت همزمان و با فشار زیاد از طریق نازل‌ها به داخل خاک تزریق می‌شوند. سیلیکات سدیم به‌عنوان یکی از این مواد، در تماس با خاک و یا سیمان، شروع به واکنش شیمیایی می‌کند. این واکنش باعث تشکیل ژل سیلیکاتی می‌شود که به تثبیت ذرات خاک و ایجاد یک ساختار یکپارچه و مقاوم کمک می‌کند.

ژل سیلیکاتی حاصل از واکنش سیلیکات سدیم می‌تواند منافذ خاک را پر کرده و نفوذپذیری آن را به میزان قابل توجهی کاهش دهد. این ویژگی به‌خصوص در پروژه‌هایی که نیاز به کاهش نفوذ آب به لایه‌های زیرین خاک دارند، اهمیت بالایی دارد.

مزایای استفاده از تکنیک تزریق جت دوقلو

بهبود مقاومت خاک: استفاده از سیلیکات سدیم به همراه سیمان در تکنیک جت دوقلو باعث افزایش مقاومت مکانیکی خاک می‌شود. این روش به‌خصوص در شرایطی که خاک نیاز به تقویت فوری دارد، بسیار مؤثر است.
کاهش نفوذپذیری خاک: همان‌طور که اشاره شد، سیلیکات سدیم به دلیل تشکیل ژل سیلیکاتی، به کاهش نفوذپذیری خاک کمک می‌کند. این ویژگی برای جلوگیری از نفوذ آب به لایه‌های زیرین و کاهش مشکلات مربوط به نشست خاک بسیار مفید است.
افزایش پایداری و کاهش نشست: یکی از مشکلات اساسی در خاک‌های نرم و ماسه‌ای، نشست زیاد آنهاست. با استفاده از تکنیک جت دوقلو و تزریق سیلیکات سدیم، می‌توان نشست خاک را به حداقل رسانده و پایداری آن را بهبود بخشید.
انعطاف‌پذیری در کاربرد: این تکنیک قابلیت استفاده در انواع خاک‌ها را دارد و می‌تواند به‌صورت سفارشی برای هر پروژه طراحی شود. این امر باعث می‌شود که تکنیک جت دوقلو برای پروژه‌های مختلف، از جمله ساخت‌وسازهای شهری، تونل‌سازی، و سدسازی مناسب باشد.
سرعت بالای اجرا: در مقایسه با روش‌های سنتی گروتینگ، تکنیک جت دوقلو به دلیل استفاده از فشار بالا و تزریق همزمان دو ماده، با سرعت بالاتری انجام می‌شود. این موضوع به کاهش زمان پروژه و هزینه‌های مربوط به آن کمک می‌کند.

چالش‌ها و محدودیت‌های تکنیک جت دوقلو

با وجود تمام مزایای تکنیک جت دوقلو، این روش نیز دارای چالش‌ها و محدودیت‌هایی است که باید در نظر گرفته شوند:

هزینه‌های بالا: استفاده از تجهیزات خاص و نیاز به نیروی متخصص برای اجرای این تکنیک می‌تواند هزینه‌های پروژه را افزایش دهد. این موضوع به‌خصوص در پروژه‌هایی که بودجه محدودی دارند، ممکن است یک چالش باشد.
نیاز به کنترل دقیق شرایط تزریق: کنترل فشار و میزان مواد تزریق‌شده در این تکنیک بسیار مهم است و نیاز به تجهیزات پیشرفته و نیروی متخصص دارد. هرگونه خطا در این فرآیند می‌تواند منجر به نتایج نامطلوبی شود.
تأثیر شرایط محیطی: شرایط محیطی مانند دما و رطوبت می‌توانند بر واکنش‌های شیمیایی سیلیکات سدیم تأثیر بگذارند. به‌همین دلیل، در برخی موارد نیاز به اقدامات اضافی برای کنترل شرایط محیطی وجود دارد.

کاربردهای تکنیک تزریق جت دوقلو

بهسازی خاک در پروژه‌های ساختمانی: در پروژه‌های ساختمانی که نیاز به تقویت خاک زیر فونداسیون دارند، تکنیک جت دوقلو می‌تواند به‌عنوان یک راه‌حل موثر برای افزایش مقاومت خاک و کاهش نشست مورد استفاده قرار گیرد.
سدسازی و ساخت دیوارهای آب‌بند: یکی از کاربردهای مهم سیلیکات سدیم در گروتینگ، استفاده در سدسازی و ساخت دیوارهای آب‌بند است. این ماده به کاهش نفوذپذیری و جلوگیری از نشت آب کمک می‌کند که این امر در پروژه‌های سدسازی بسیار حیاتی است.
تونل‌سازی: در پروژه‌های تونل‌سازی، به‌خصوص در شرایطی که خاک دارای پایداری کمی است، تزریق جت دوقلو به تقویت و پایداری دیواره‌های تونل کمک می‌کند.
بهسازی خاک‌های ماسه‌ای و رسی: خاک‌های ماسه‌ای و رسی به دلیل خصوصیات خاص خود نیاز به تقویت دارند. تکنیک جت دوقلو می‌تواند در این موارد به‌عنوان یک راه‌حل مناسب به‌کار گرفته شود و خصوصیات مکانیکی این نوع خاک‌ها را بهبود بخشد.

مقایسه جت گروتینگ با روش‌های سنتی گروتینگ

تکنیک تزریق جت دوقلو در مقایسه با روش‌های سنتی گروتینگ، مانند تزریق سیمان یا بنتونیت به‌تنهایی، دارای مزایای بیشتری است. در روش‌های سنتی، معمولاً به دلیل واکنش‌های محدود مواد با خاک، مقاومت نهایی به‌دست‌آمده کمتر از حد انتظار است. اما در تکنیک جت دوقلو، با ترکیب سیلیکات سدیم و سیمان، واکنش‌های شیمیایی بیشتری رخ داده و ژل سیلیکاتی مقاومی تشکیل می‌شود که به افزایش مقاومت خاک و کاهش نفوذپذیری آن کمک می‌کند.

همچنین، در روش‌های سنتی، مشکلاتی مانند نیاز به تزریق چندباره و کنترل دشوار میزان ماده تزریق‌شده وجود دارد که این موضوع می‌تواند هزینه و زمان پروژه را افزایش دهد. تکنیک جت دوقلو با تزریق همزمان دو ماده و کنترل بهتر فرآیند، این مشکلات را به حداقل می‌رساند.

نکات مهم در اجرای تکنیک تزریق جت دوقلو

برای دستیابی به بهترین نتایج در استفاده از تکنیک جت دوقلو، رعایت نکات زیر ضروری است:

آماده‌سازی دقیق محل تزریق: قبل از شروع فرآیند تزریق، باید محل به‌طور دقیق آماده‌سازی شود و از عدم وجود موانع در مسیر تزریق اطمینان حاصل شود.
انتخاب مناسب فشار تزریق: فشار تزریق باید به‌گونه‌ای تنظیم شود که مواد به‌خوبی به داخل خاک نفوذ کرده و تمامی منافذ را پر کند. فشار کمتر یا بیشتر از حد مناسب می‌تواند باعث کاهش اثربخشی عملیات شود.
انتخاب صحیح نسبت مواد تزریق‌شده: نسبت سیمان به سیلیکات سدیم باید با توجه به نوع خاک و شرایط پروژه تعیین شود. این موضوع به دستیابی به خواص مطلوب خاک پس از تزریق کمک می‌کند.

سخن پایانی

تکنیک تزریق جت دوقلو یکی از نوآورانه‌ترین روش‌های بهسازی خاک است که به دلیل استفاده از سیلیکات سدیم و ترکیب آن با سیمان یا دیگر مواد، به نتایج بسیار مطلوبی در زمینه تقویت خاک و کاهش نفوذپذیری دست می‌یابد. این تکنیک با بهبود مقاومت خاک، کاهش نشست و پایداری بیشتر، نقش مهمی در پروژه‌های ساختمانی، سدسازی، و تونل‌سازی ایفا می‌کند.

با این حال، باید توجه داشت که اجرای موفق این تکنیک نیازمند استفاده از تجهیزات پیشرفته و نیروی متخصص است و هزینه‌های آن نسبت به روش‌های سنتی بیشتر است. با این وجود، در پروژه‌هایی که نیاز به بهسازی فوری و با کیفیت خاک دارند، تکنیک جت دوقلو یک راه‌حل مناسب و مؤثر به‌شمار می‌آید.
