استرات‌های مدولار و هیدرولیکی؛ نسل جدید سیستم‌های مهار متقابل در گودبرداری‌های عمیق

در پروژه‌های گودبرداری عمیق، کنترل تغییرشکل دیواره‌ها و حفظ پایداری ساختمان‌ها و تأسیسات مجاور یکی از مهم‌ترین چالش‌های مهندسی ژئوتکنیک است. هرگونه جابه‌جایی بیش از حد دیواره می‌تواند باعث ایجاد ترک در ساختمان‌های مجاور، آسیب به تأسیسات شهری و حتی ناپایداری موضعی گود شود. از این رو انتخاب سیستم نگهدارنده مناسب، علاوه بر جنبه‌های فنی، نقش مهمی در مدیریت هزینه، زمان اجرا و ریسک پروژه دارد.

در بسیاری از پروژه‌های شهری که امکان استفاده از انکر به دلیل وجود معابر، املاک مجاور یا تأسیسات زیرزمینی وجود ندارد، سیستم مهار متقابل (استرات) یکی از مناسب‌ترین گزینه‌ها محسوب می‌شود. در این روش، نیروهای جانبی وارد بر دیواره توسط اعضای فشاری فولادی موسوم به استرات (Strut) بین دو دیواره مقابل منتقل می‌شود.

در ایران نیز این روش سال‌هاست مورد استفاده قرار می‌گیرد، اما تقریباً تمام پروژه‌ها با استرات‌های ثابت ساخته‌شده از دوبل IPE، تیرورق یا مقاطع باکس اجرا می‌شوند. این اعضا معمولاً متناسب با ابعاد همان پروژه ساخته شده و پس از تکمیل سازه زیرزمین به دلیل تداخل با عملیات اجرایی، برش خورده و به عنوان ضایعات فروخته می‌شوند. در نتیجه بخش قابل توجهی از سرمایه اولیه پروژه از بین می‌رود.

در مقابل، در بسیاری از کشورهای پیشرفته طی دو دهه اخیر، استرات‌های مدولار و هیدرولیکی جایگزین روش‌های سنتی شده‌اند؛ تجهیزاتی که قابلیت مونتاژ، دمونتاژ، تنظیم طول و استفاده مجدد در پروژه‌های متعدد را دارند و به همین دلیل علاوه بر افزایش ایمنی، بهره‌وری اقتصادی پروژه را نیز به شکل قابل توجهی افزایش می‌دهند.

استرات مدولار چیست؟

استرات مدولار یک عضو فشاری فولادی است که از چندین قطعه استاندارد تشکیل شده و طول نهایی آن متناسب با عرض گود از طریق اتصال این قطعات به یکدیگر تنظیم می‌شود.

برخلاف استرات‌های سنتی که برای هر پروژه به صورت اختصاصی ساخته می‌شوند، در این سیستم تمام اجزا به صورت کارخانه‌ای تولید شده و به وسیله اتصالات پینی یا پیچ و مهره‌ای به یکدیگر متصل می‌شوند. پس از پایان عملیات نیز سیستم به‌راحتی باز شده و در پروژه بعدی دوباره مورد استفاده قرار می‌گیرد.

به همین دلیل هزینه خرید این تجهیزات در طول چندین پروژه مستهلک شده و از یک هزینه مصرفی به یک سرمایه‌گذاری بلندمدت تبدیل می‌شود.

مقایسه استرات سنتی ایران با استرات مدولار

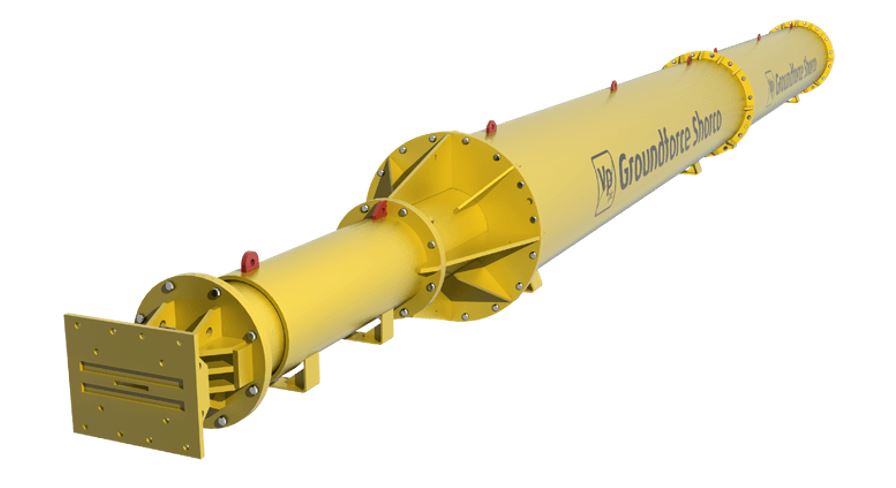

اجزای اصلی سیستم

یک استرات مدولار معمولاً از اجزای زیر تشکیل می‌شود:

• بدنه اصلی (Main Strut)
• قطعات افزایش طول (Extension Tubes)
• جک هیدرولیکی
• صفحات انتهایی (Bearing Plates)
• مفصل یا Swivel End
• اتصالات پینی یا پیچ و مهره‌ای
• مهره یا سیستم Lock-off
• گیج فشار یا تجهیزات اندازه‌گیری نیرو

اتصالات؛ حلقه کلیدی در انتقال نیرو

عملکرد مناسب یک استرات تنها به ظرفیت عضو فشاری وابسته نیست، بلکه کیفیت و طراحی اتصالات نیز نقش تعیین‌کننده‌ای در انتقال صحیح نیرو دارد. به همین دلیل تولیدکنندگان معتبر دنیا از اتصالات استاندارد و کارخانه‌ای استفاده می‌کنند که علاوه بر سهولت نصب، امکان باز و بسته شدن مکرر را نیز فراهم می‌سازند.

رایج‌ترین اجزای اتصال عبارت‌اند از:

• Bearing Plate: برای انتقال یکنواخت نیرو به والر
• Pinned Connection: جهت مونتاژ سریع قطعات مدولار
• Bolted Flange: برای اتصال قطعات افزایش طول
• Swivel End: برای جبران خطاهای جزئی در زاویه نصب و جلوگیری از ایجاد لنگر خمشی
• Lock-off Nut: برای حفظ نیروی پیش‌تنیدگی پس از آزاد شدن جک هیدرولیکی

طراحی مناسب این اتصالات نقش مهمی در افزایش ظرفیت باربری، کاهش تمرکز تنش و افزایش عمر مفید تجهیزات دارد.

مکانیزم عملکرد

یکی از مهم‌ترین تفاوت‌های این سیستم با استرات‌های سنتی، وجود جک هیدرولیکی است.

پس از نصب استرات بین دو تیر ویلر، جک هیدرولیکی طول عضو را با دقت تنظیم کرده و نیروی اولیه مشخصی به آن وارد می‌کند. این فرآیند که Preloading  نام دارد، باعث حذف لقی اتصالات و فعال شدن استرات پیش از شروع مرحله بعدی خاکبرداری می‌شود.

در واقع هدف از اعمال Preload این است که قبل از حرکت دیواره، استرات وارد مدار باربری شود و تغییرشکل اولیه دیواره به حداقل برسد.

پس از رسیدن به نیروی طراحی، مهره یا سیستم Lock-off  بسته می‌شود و از آن پس بارهای ناشی از فشار خاک مستقیماً توسط بدنه فولادی استرات تحمل می‌شوند. بنابراین جک هیدرولیکی تنها نقش تنظیم اولیه و اعمال پیش‌تنیدگی را بر عهده دارد.

طراحی استرات؛ مهم‌ترین معیار، کنترل کمانش

از دیدگاه سازه‌ای، استرات یک عضو کاملاً فشاری است. برخلاف اعضای کششی که مقاومت مصالح تعیین‌کننده ظرفیت آن‌هاست، در اعضای فشاری معمولاً کمانش مهم‌ترین معیار طراحی محسوب می‌شود.

ظرفیت نهایی استرات به عوامل زیر وابسته است:

• طول مؤثر عضو
• قطر یا ابعاد مقطع
• ممان اینرسی و شعاع ژیراسیون
• کیفیت اتصالات
• ظرفیت صفحات انتهایی
• ظرفیت تیر ویلر
• ظرفیت جک هیدرولیکی

به همین دلیل در پروژه‌های بزرگ، علاوه بر کنترل مقاومت مقطع، کنترل کمانش بر اساس آیین‌نامه‌های طراحی فولاد از اهمیت ویژه‌ای برخوردار است.

ملاحظات طراحی استرات‌های مدولار

اگرچه استرات در ظاهر یک عضو فشاری ساده به نظر می‌رسد، اما طراحی آن صرفاً به انتخاب یک مقطع فولادی محدود نمی‌شود. در واقع ظرفیت نهایی سیستم برابر با ظرفیت ضعیف‌ترین جزء آن است؛ بنابراین تمام اجزای مسیر انتقال بار باید به‌صورت یکپارچه طراحی و کنترل شوند.

در طراحی استرات‌های مدولار، مهم‌ترین موارد عبارت‌اند از:

• کنترل مقاومت فشاری مقطع فولادی
• کنترل کمانش کلی عضو با توجه به طول مؤثر
• کنترل کمانش موضعی مقاطع لوله‌ای
• طراحی و کنترل اتصالات پینی یا فلنجی
• کنترل ظرفیت صفحات انتهایی (Bearing Plates)
• کنترل ظرفیت تیرهای ویلر (Waler)
• کنترل ظرفیت ستون‌های Soldier Pile یا دیوار نگهبان
• کنترل تغییرشکل مجاز دیواره گود پس از نصب استرات

در پروژه‌های بزرگ، طراحی این سیستم معمولاً بر اساس آیین‌نامه‌های طراحی سازه‌های فولادی انجام شده و کنترل تغییرشکل دیواره در کنار ظرفیت باربری، یکی از معیارهای اصلی طراحی محسوب می‌شود.

چرا تقریباً همه تولیدکنندگان از لوله استفاده می‌کنند؟

اغلب تولیدکنندگان مطرح دنیا مانند MGF، Groundforce Shorco و Meever از مقاطع لوله‌ای (CHS یا Circular Hollow Section) استفاده می‌کنند.

علت این انتخاب کاملاً مهندسی است. در اعضای فشاری، توزیع یکنواخت مصالح اهمیت زیادی دارد. مقاطع لوله‌ای در تمام جهات شعاع ژیراسیون یکسانی دارند و برخلاف تیرآهن‌های IPE محور ضعیف ندارند؛ بنابراین ظرفیت کمانشی بالاتری نسبت به وزن خود ایجاد می‌کنند.

مزایای مقاطع CHS عبارت‌اند از:

• مقاومت بیشتر در برابر کمانش
• رفتار یکنواخت در تمام جهات
• مقاومت مناسب در برابر پیچش
• وزن کمتر نسبت به ظرفیت باربری
• سهولت اتصال قطعات مدولار

انواع استرات‌های مدولار

معرفی معتبرترین تولیدکنندگان دنیا

امروزه چند شرکت بین‌المللی، توسعه سیستم‌های استرات مدولار را به یکی از حوزه‌های تخصصی خود تبدیل کرده‌اند. اگرچه هر شرکت طراحی اختصاصی خود را دارد، اما فلسفه عملکرد تمام آن‌ها مشابه است و بر پایه قابلیت استفاده مجدد، نصب سریع، تنظیم طول و انتقال مطمئن بارهای فشاری استوار است.

MGF (انگلستان)

یکی از قدیمی‌ترین تولیدکنندگان تجهیزات موقت عمرانی در اروپا است. استرات‌های این شرکت در پروژه‌های مترو، ایستگاه‌های زیرزمینی، ترانشه‌ها و گودهای شهری مورد استفاده قرار می‌گیرند.

از ویژگی‌های شاخص آن‌ می‌توان به طراحی کاملاً مدولار، جک هیدرولیکی یکپارچه، ظرفیت‌های مختلف و مونتاژ سریع اشاره کرد.

Groundforce Shorco (انگلستان)

این شرکت علاوه بر تولید استرات، مجموعه کاملی از تجهیزات پایدارسازی موقت شامل تیرهای ویلر، شمع موقت، قالب‌های حفاری و سیستم‌های مانیتورینگ را نیز تولید می‌کند. ویژگی مهم محصولات این شرکت، قابلیت ایجاد دهانه‌های بزرگ با حداقل تعداد اعضای میانی است.

Meever (آمریکا، هلند و امارات)

تمرکز اصلی این شرکت بر پروژه‌های سنگین عمرانی، بنادر و پروژه‌های دریایی است. استرات‌های این شرکت در بسیاری از پروژه‌های شیت‌پایل اروپا مورد استفاده قرار گرفته‌اند.

آیا این سیستم فقط برای شیت‌پایل مناسب است؟

یکی از تصورات رایج این است که استرات‌های مدولار تنها در پروژه‌های شیت‌پایل و خاک‌های اشباع کاربرد دارند. دلیل این برداشت آن است که بسیاری از پروژه‌های شاخص اروپا و آمریکا در محیط‌های بندری، اسکله‌ها یا گودهای با سطح آب زیرزمینی بالا اجرا شده‌اند.

اما مکانیزم عملکرد استرات وابسته به نوع دیواره نیست؛ وظیفه آن صرفاً انتقال نیروی فشاری بین دو دیواره است. بنابراین در گودهای متداول ایران که معمولا از سیستم‌های سولجر پایل به همراه شاتکریت استفاده می‌شود نیز می‌توان این استرات‌ها را بر روی تیرهای ویلر فولادی نصب کرد.

در واقع، در بسیاری از مناطق تهران به دلیل خشک بودن نسبی خاک و نبود فشار هیدرواستاتیکی، شرایط اجرای این سیستم حتی ساده‌تر از پروژه‌های ساحلی است.

مزایای اقتصادی

در پروژه‌های سنتی، استرات‌ها معمولاً پس از تکمیل سازه برش داده شده و به عنوان ضایعات با قیمتی پایین‌تر از ارزش خرید به فروش می‌رسند. علاوه بر این، ساخت هر استرات جدید مستلزم تهیه فولاد، برشکاری، مونتاژ، جوشکاری و حمل مجدد است.

در مقابل، سیستم مدولار این چرخه را حذف می‌کند. قطعات پس از پایان پروژه باز شده، انبار می‌شوند و در پروژه بعدی دوباره مورد استفاده قرار می‌گیرند. این موضوع علاوه بر کاهش هزینه فولاد، موجب کاهش زمان اجرا، حذف عملیات جوشکاری در محل، کاهش پرت مصالح و افزایش ایمنی کارگاه می‌شود.

محدودیت‌ها و ملاحظات اجرایی

با وجود مزایای فراوان، استفاده از استرات‌های مدولار نیز همانند هر سیستم مهندسی دیگر دارای محدودیت‌هایی است که باید در مرحله طراحی مورد توجه قرار گیرد.

از مهم‌ترین این موارد می‌توان به اشغال بخشی از فضای داخلی گود، ایجاد محدودیت در حرکت ماشین‌آلات حفاری، نیاز به جرثقیل برای نصب در دهانه‌های بزرگ، هزینه اولیه بیشتر نسبت به استرات‌های سنتی و ضرورت طراحی دقیق اتصالات و والرها اشاره کرد.

با این حال، در بسیاری از پروژه‌های شهری که اجرای انکر امکان‌پذیر نیست، این محدودیت‌ها در مقایسه با مزایای ایمنی، سرعت اجرا و قابلیت استفاده مجدد تجهیزات، قابل قبول بوده و در عمل مانع استفاده از این سیستم نمی‌شوند.

آیا استرات مدولار جایگزین انکر است؟

خیر، این دو سیستم هر کدام کاربرد خاص خود را دارند.

به طور کلی:

در بسیاری از پروژه‌های بزرگ، ترکیبی از هر دو سیستم نیز استفاده می‌شود.

چرا این فناوری هنوز در ایران رایج نشده است؟

با وجود مزایای فراوان، چند عامل باعث شده این فناوری هنوز در کشور فراگیر نشود:

• هزینه اولیه نسبتاً بالا
• عدم تولید داخلی
• آشنایی محدود مهندسان با سیستم
• نبود دستورالعمل‌های اجرایی بومی
• فراوانی مقاطع فولادی ساختمانی و عادت به استفاده از روش‌های سنتی

با این حال، با افزایش قیمت فولاد و رشد پروژه‌های عمیق شهری، انتظار می‌رود استفاده از این تجهیزات در سال‌های آینده افزایش یابد.

چشم‌انداز بومی‌سازی در ایران

با توجه به توانمندی صنایع فولادی، سازندگان تجهیزات عمرانی و ظرفیت مناسب تولید مقاطع لوله‌ای در کشور، ساخت این تجهیزات از نظر فنی امکان‌پذیر است. می‌توان توسعه این فناوری را به‌صورت مرحله‌ای دنبال کرد؛ از تولید نمونه‌های مکانیکی و تلسکوپی ساده گرفته تا طراحی و ساخت نسخه‌های مجهز به جک‌های هیدرولیکی، سیستم‌های اعمال پیش‌تنیدگی، حسگرهای اندازه‌گیری نیرو و تجهیزات پایش هوشمند. ورود این فناوری می‌تواند علاوه بر کاهش هزینه‌های اجرایی پروژه‌ها، زمینه‌ساز ارتقای صنعت پایدارسازی گود در کشور و توسعه تجهیزات تخصصی ساخت داخل باشد.

 آیا مدل تلسکوپی برای ایران مناسب‌تر است؟

برای شروع بومی‌سازی، لزوماً نیازی به ساخت نمونه‌های پیشرفته هیدرولیکی نیست. یکی از گزینه‌های مناسب، استرات‌های تلسکوپی مکانیکی هستند. در این سیستم، یک لوله داخل لوله دیگر حرکت کرده و طول عضو متناسب با عرض گود تنظیم می‌شود. سپس موقعیت نهایی توسط پین یا پیچ تثبیت می‌شود.

اگرچه این مدل قابلیت اعمال Preload هیدرولیکی ندارد، اما مزایای مهمی مانند سرعت نصب، قابلیت استفاده مجدد و کاهش ضایعات را حفظ می‌کند و می‌تواند نخستین گام برای توسعه این فناوری در کشور باشد.

 روند آینده؛ حرکت به سوی استرات‌های هوشمند

نسل جدید استرات‌های مدولار تنها به اعضای فشاری مکانیکی محدود نمی‌شود. بسیاری از تولیدکنندگان بین‌المللی در حال توسعه سامانه‌های موسوم به Smart Struts  هستند که در آن‌ها تجهیزات اندازه‌گیری نیرو، حسگرهای فشار، سامانه‌های پایش بی‌سیم و ثبت‌کننده داده به‌صورت یکپارچه روی استرات نصب می‌شوند.

این فناوری امکان پایش لحظه‌ای عملکرد سیستم، کنترل تغییرات نیرو در طول مراحل مختلف خاکبرداری و ثبت اطلاعات برای تحلیل رفتار گود را فراهم می‌کند. انتظار می‌رود با توسعه پروژه‌های زیرزمینی و افزایش نیاز به مدیریت ریسک، استفاده از این فناوری در سال‌های آینده گسترش بیشتری پیدا کند.

جمع‌بندی

استرات‌های مدولار و هیدرولیکی را می‌توان یکی از مهم‌ترین پیشرفت‌های سال‌های اخیر در حوزه پایدارسازی گودهای عمیق دانست. این سیستم‌ها با بهره‌گیری از طراحی مدولار، امکان تنظیم طول، اعمال پیش‌تنیدگی، نصب سریع و استفاده مجدد، توانسته‌اند در بسیاری از پروژه‌های بزرگ جهان جایگزین استرات‌های سنتی شوند.

اگرچه در ایران همچنان استفاده از استرات‌های ثابت مبتنی بر مقاطع دوبل IPE یا مقاطع باکس رایج است، اما افزایش هزینه فولاد، نیاز به کاهش ضایعات، توسعه پروژه‌های عمیق شهری و ضرورت افزایش بهره‌وری، شرایط مناسبی را برای ورود این فناوری فراهم کرده است. با بومی‌سازی تدریجی این سیستم‌ها و تطبیق آن‌ها با روش‌های متداول پایدارسازی، می‌توان گامی مؤثر در جهت افزایش ایمنی، کاهش هزینه‌های چرخه عمر پروژه و ارتقای فناوری مهندسی ژئوتکنیک در کشور برداشت.

استرات‌های مدولار و هیدرولیکی صرفاً جایگزینی برای استرات‌های سنتی نیستند، بلکه نمایانگر تغییر رویکرد از تجهیزات یک‌بارمصرف به سامانه‌های مهندسی‌شده، قابل استفاده مجدد و مبتنی بر مهندسی ارزش هستند. با توجه به افزایش عمق گودبرداری‌ها، رشد هزینه فولاد و توسعه پروژه‌های زیرزمینی در کشور، بومی‌سازی این فناوری می‌تواند گامی مؤثر در ارتقای صنعت پایدارسازی گود، کاهش هزینه‌های چرخه عمر پروژه و توسعه تجهیزات تخصصی ساخت داخل باشد.
