ژئوتکنیک نیروگاه‌های خورشیدی؛ بررسی فونداسیون و رفتار خاک در نصب پنل‌ها

گسترش استفاده از انرژی خورشیدی باعث شده است نیروگاه‌های فتوولتائیک (خورشیدی) در مقیاس‌های بسیار بزرگ احداث شوند. در نیروگاه‌های خورشیدی زمینی، تعداد زیادی پنل روی سازه‌های فلزی نصب شده و این سازه‌ها از طریق فونداسیون به زمین متصل می‌شوند. در یک پروژه در مقیاس نیروگاهی، تعداد نقاط اتصال به زمین می‌تواند به ده‌ها هزار مورد برسد؛ بنابراین حتی یک مسئله کوچک در طراحی فونداسیون، در مقیاس کل پروژه می‌تواند تأثیر قابل‌توجهی بر هزینه، زمان اجرا و عملکرد نیروگاه داشته باشد.

با وجود وزن نسبتاً کم پنل‌ها و سازه‌های نگهدارنده، فونداسیون این سیستم‌ها الزاماً تحت بارهای کوچکی قرار ندارد. باد، نیروی کششی، بارهای جانبی و لنگرهای ناشی از آن‌ها می‌توانند نیروهای تعیین‌کننده‌ای در طراحی باشند. از طرف دیگر، عملکرد فونداسیون مستقیماً به شرایط زیرسطحی وابسته است و نوع خاک، تراکم، مقاومت برشی، سطح آب زیرزمینی و وجود لایه‌های سخت یا سنگی می‌تواند رفتار آن را تغییر دهد.

به همین دلیل، طراحی فونداسیون نیروگاه خورشیدی را نمی‌توان صرفاً یک مسئله سازه‌ای دانست. در این پروژه‌ها، شناخت صحیح زمین و بررسی اندرکنش خاک و فونداسیون بخش مهمی از فرآیند طراحی محسوب می‌شود.

چرا ژئوتکنیک در نیروگاه‌های خورشیدی اهمیت دارد؟

در بسیاری از سازه‌های متعارف، وزن سازه و بارهای ثقلی بخش قابل‌توجهی از بارگذاری را تشکیل می‌دهند. اما سازه‌های نگهدارنده پنل‌های خورشیدی نسبتاً سبک هستند و در عین حال سطح بزرگی در معرض باد دارند. بنابراین ممکن است نیروی واردشده به فونداسیون در اثر باد، از نظر ژئوتکنیکی اهمیت بیشتری نسبت به وزن خود سازه پیدا کند.

مسیر انتقال نیرو را می‌توان به شکل ساده زیر در نظر گرفت:

باد ← پنل ← سازه نگهدارنده ← فونداسیون ← خاک

در این زنجیره، خاک آخرین بخش سیستم مقاوم است و باید نیروهای واردشده را تحمل کند. بنابراین ظرفیت فونداسیون تنها به مقاومت فولاد یا بتن وابسته نیست؛ بلکه مشخصات خاک و عمق و هندسه المان مدفون نیز نقش تعیین‌کننده‌ای دارند.

مهم‌ترین مسائل ژئوتکنیکی در این پروژه‌ها عبارت‌اند از:

• ظرفیت باربری قائم
• مقاومت در برابر نیروی کششی و Pull-out
• ظرفیت باربری جانبی
• تغییرمکان جانبی
• لنگر خمشی در شمع
• نشست و نشست تفاضلی
• اثر شرایط اقلیمی مانند یخ‌زدگی
• رفتار خاک‌های متورم‌شونده
• خوردگی المان‌های فولادی
• تغییرپذیری شرایط خاک در سطح وسیع سایت

از این میان، ظرفیت کششی و جانبی در بسیاری از پروژه‌های خورشیدی اهمیت ویژه‌ای دارند.

بارهای وارد بر فونداسیون پنل‌های خورشیدی

یکی از مهم‌ترین تفاوت‌های نیروگاه خورشیدی با بسیاری از سازه‌های متعارف، نقش پررنگ بار باد است. باد می‌تواند بسته به سرعت، جهت وزش، زاویه پنل و آرایش ردیف‌ها باعث ایجاد نیروهای مختلفی روی سیستم شود. این نیروها در نهایت به فونداسیون منتقل می‌شوند.

• بار فشاری

 وزن پنل‌ها، سازه فلزی و تجهیزات مرتبط باعث ایجاد نیروی فشاری در فونداسیون می‌شود. در بسیاری از سیستم‌های سبک، این بار نسبتاً محدود است؛ با این حال، ظرفیت فشاری همچنان باید بررسی شود.

• نیروی کششی یا Uplift

یکی از مهم‌ترین مسائل طراحی، نیروی رو به بالایی است که در اثر مکش باد می‌تواند به سیستم وارد شود. این نیرو تمایل دارد شمع یا فونداسیون را از خاک خارج کند. در نتیجه، فونداسیون باید ظرفیت کافی در برابر Pull-out داشته باشد. مقاومت در برابر بیرون‌کشیدگی به عواملی مانند نوع خاک، مقاومت برشی، طول مدفون‌شدن شمع، هندسه فونداسیون و شرایط تماس خاک و المان وابسته است. همچنین توزیع بار باد در تمام نقاط آرایه خورشیدی یکسان نیست و نواحی پیرامونی و انتهای ردیف‌ها می‌توانند تحت اثرات شدیدتری قرار گیرند. در برخی طراحی‌ها، این تفاوت بارگذاری می‌تواند به نیاز به عمق مدفون بیشتر یا ظرفیت بالاتر فونداسیون‌های پیرامونی منجر شود.

• بار جانبی و لنگر خمشی

مؤلفه افقی نیروی باد می‌تواند باعث جابه‌جایی جانبی سازه شود. از آنجا که محل اثر نیرو بالاتر از سطح زمین قرار دارد، این نیرو می‌تواند لنگر قابل‌توجهی در محل اتصال سازه به فونداسیون ایجاد کند. در نتیجه، شمع باید هم از نظر مقاومت خمشی و هم از نظر ظرفیت جانبی خاک بررسی شود.

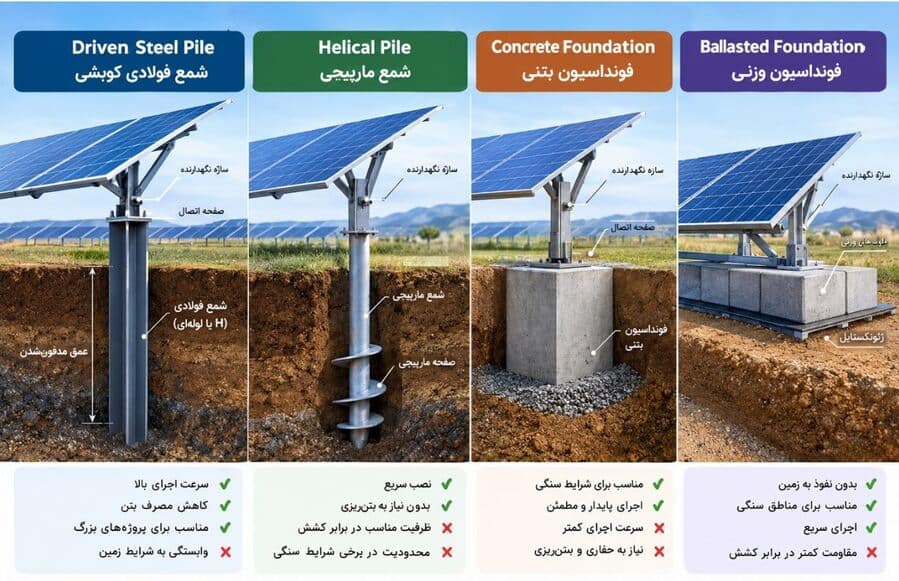

انواع فونداسیون نیروگاه‌های خورشیدی

یک راهکار واحد برای تمام پروژه‌های خورشیدی وجود ندارد. انتخاب سیستم فونداسیون باید بر اساس شرایط زمین، بارگذاری، تجهیزات اجرایی، هزینه و محدودیت‌های پروژه انجام شود.

• شمع‌های فولادی کوبشی

Driven Steel Piles  یکی از رایج‌ترین سیستم‌ها در نیروگاه‌های خورشیدی بزرگ هستند. این شمع‌ها معمولاً از مقاطع فولادی H  شکل یا مقاطع لوله‌ای ساخته شده و بدون نیاز به حفاری گسترده در زمین کوبیده می‌شوند. در پروژه‌های بزرگ، استفاده از تجهیزات نصب مجهز به سیستم‌های موقعیت‌یابی می‌تواند سرعت اجرای شمع‌ها را به بیش از هزار شمع در روز برساند؛ البته ظرفیت واقعی اجرا به شرایط زمین، نوع شمع و تجهیزات مورد استفاده وابسته است.

سرعت بالای اجرا، کاهش مصرف بتن و امکان اجرای تعداد زیادی فونداسیون در مدت کوتاه از مهم‌ترین مزایای این روش است. با این حال، عملکرد آن‌ها به شرایط زمین وابستگی زیادی دارد. وجود سنگ، لایه‌های بسیار متراکم، قلوه‌سنگ یا موانع زیرسطحی می‌تواند فرآیند کوبش را دشوار کند. همچنین باید قابلیت کوبش شمع و احتمال آسیب‌دیدگی مقطع در هنگام نصب مورد بررسی قرار گیرد.

• شمع‌های مارپیچی

Helical Piles  یا Ground Screws  با اعمال گشتاور در خاک نصب می‌شوند و به دلیل سرعت نصب بالا و عدم نیاز به بتن‌ریزی گسترده، در برخی پروژه‌های خورشیدی گزینه مناسبی محسوب می‌شوند. یکی از ویژگی‌های مهم این سیستم‌ها، ظرفیت مناسب در برابر بارهای کششی است. صفحات مارپیچی در داخل خاک قرار گرفته و مقاومت لازم را در برابر بیرون‌کشیدگی فراهم می‌کنند.

در این نوع فونداسیون، رابطه میان گشتاور نصب و ظرفیت باربری نیز می‌تواند برای کنترل کیفیت نصب و تخمین ظرفیت مورد استفاده قرار گیرد؛ البته این رابطه باید متناسب با نوع شمع و شرایط خاک و بر اساس روش معتبر طراحی یا نتایج آزمایشگاهی و میدانی به کار گرفته شود.

• فونداسیون‌های بتنی

در شرایطی که امکان کوبش یا نصب شمع وجود ندارد، استفاده از فونداسیون‌های بتنی می‌تواند گزینه مناسبی باشد.

این سیستم‌ها به‌خصوص در سایت‌هایی با شرایط سنگی یا وجود موانع زیرسطحی می‌توانند کاربرد داشته باشند. در مقابل، حفاری، آرماتورگذاری، بتن‌ریزی و زمان موردنیاز برای رسیدن بتن به مقاومت موردنظر باعث می‌شود سرعت اجرای آن‌ها معمولاً کمتر از شمع‌های کوبشی باشد.

• فونداسیون‌های وزنی

در برخی سایت‌ها، به‌خصوص مناطقی که نفوذ المان‌های فونداسیون به زمین محدود یا ممنوع است، می‌توان از سیستم‌های Ballasted Foundation  استفاده کرد. در این روش، وزن فونداسیون برای مقابله با نیروهای کششی، لغزش و واژگونی مورد استفاده قرار می‌گیرد.

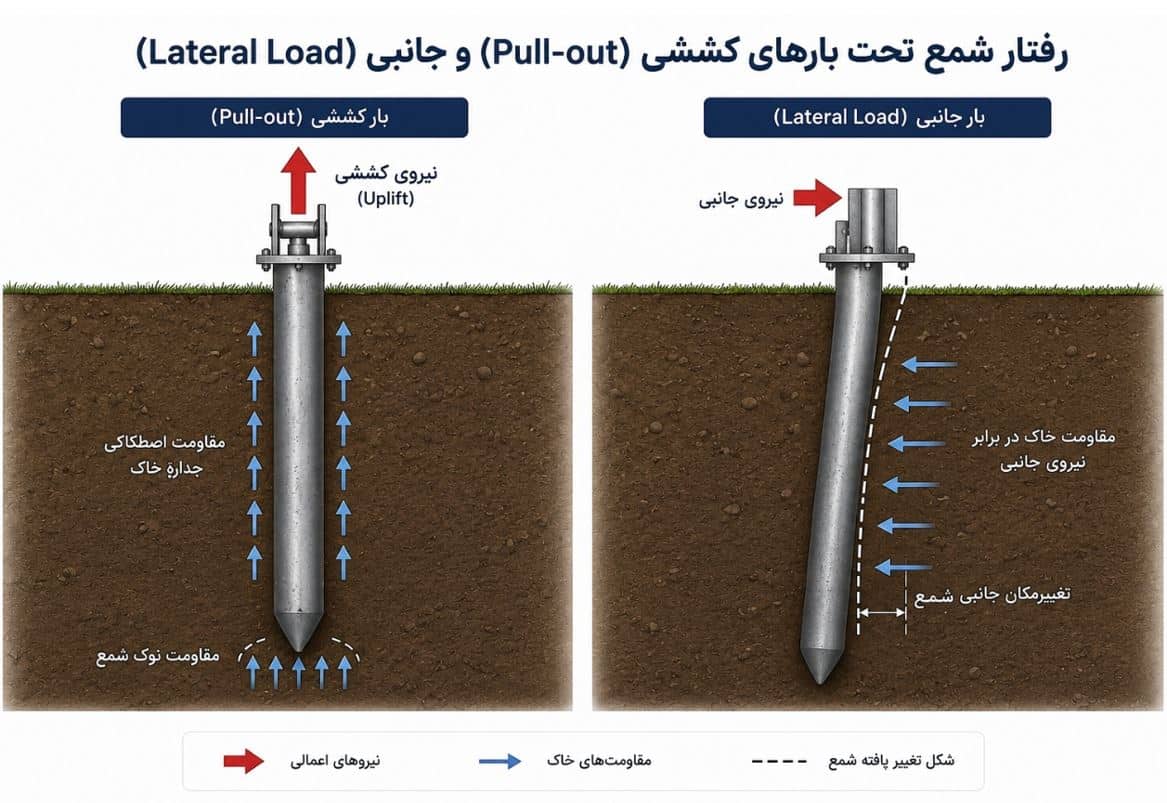

رفتار خاک–شمع در برابر بارهای کششی و جانبی

در سیستم‌های شمعی، مقاومت فونداسیون حاصل تعامل میان شمع و خاک اطراف آن است. در بارگذاری کششی، خاک اطراف شمع باید در برابر حرکت رو به بالای آن مقاومت کند. در بارگذاری جانبی نیز تغییرشکل شمع باعث ایجاد فشار و مقاومت در خاک اطراف می‌شود.

بنابراین نمی‌توان ظرفیت یک شمع را تنها با مشخصات فولاد آن تعیین کرد. برای مثال، افزایش عمق مدفون‌شدن شمع می‌تواند سطح تماس با خاک و در نتیجه ظرفیت اصطکاکی را افزایش دهد. از طرف دیگر، افزایش عمق همیشه به معنای بهترین راهکار اقتصادی نیست و باید بر اساس شرایط خاک و بارگذاری تعیین شود.

در شمع‌های مارپیچی، شکل، تعداد و فاصله صفحات نیز بر ظرفیت فونداسیون تأثیرگذار است.

• ظرفیت کششی

در طراحی تحت بار کششی  Pull-out، عوامل متعددی اهمیت دارند که از جمله آن‌ها می‌توان به چسبندگی خاک، زاویه اصطکاک داخلی، وزن مخصوص خاک، طول مدفون‌شدن، قطر یا ابعاد شمع، هندسه صفحات مارپیچی، شرایط زهکشی و همچنین اثر گروهی شمع‌ها اشاره کرد.  به همین دلیل، ظرفیت کششی  محاسبه‌شده  باید با توجه به  روش طراحی و  در صورت امکان با آزمایش  Pull-out  در محل کنترل شود.

• ظرفیت جانبی

در برابر بار جانبی، شمع و خاک اطراف آن به صورت یک سیستم مشترک عمل می‌کنند. سختی خاک، مقاومت برشی، عمق مدفون‌شدن و سختی خمشی شمع همگی بر میزان جابه‌جایی و ظرفیت جانبی اثر می‌گذارند. این مسئله در نیروگاه‌های دارای ردیاب اهمیت بیشتری پیدا می‌کند؛ زیرا تغییرمکان زیاد فونداسیون می‌تواند عملکرد سازوکار حرکت پنل‌ها را مختل کند.

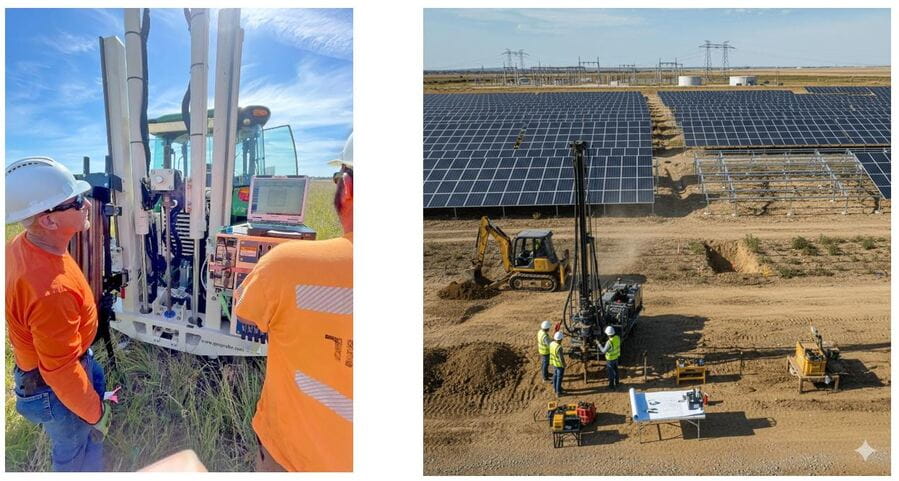

نقش مطالعات ژئوتکنیکی در طراحی نیروگاه خورشیدی

وسعت زیاد سایت‌های خورشیدی یکی از مهم‌ترین چالش‌های مطالعات ژئوتکنیکی است. برخلاف یک ساختمان معمولی که تعداد محدودی فونداسیون در یک محدوده نسبتاً کوچک دارد، در یک Solar Farm ممکن است هزاران فونداسیون در مساحتی بسیار بزرگ توزیع شده باشند.

از طرف دیگر، شرایط خاک در تمام سایت الزاماً یکسان نیست. ممکن است در یک قسمت خاک متراکم و مناسب برای شمع کوبشی باشد و در قسمت دیگر لایه‌ای نرم، سنگی یا دارای مصالح درشت‌دانه در عمق کم وجود داشته باشد. بنابراین مطالعات ژئوتکنیکی باید بتواند تغییرات مکانی شرایط زمین را نیز شناسایی کند. بسته به شرایط پروژه، برنامه مطالعاتی می‌تواند شامل موارد زیر باشد:

• بررسی زمین‌شناسی و توپوگرافی
• گمانه‌زنی
• آزمایش SPT
• آزمایش CPT
• نمونه‌برداری
• تعیین پارامترهای مقاومتی و تغییرشکلی خاک
• بررسی سطح آب زیرزمینی
• شناسایی لایه‌های سخت و سنگ
• بررسی قابلیت اجرای شمع
• ارزیابی خوردگی خاک

در سایت‌های بزرگ، استفاده ترکیبی از روش‌های مختلف می‌تواند اطلاعات بیشتری را با هزینه و زمان مناسب‌تر فراهم کند.

آزمایش‌های میدانی فونداسیون

یکی از مهم‌ترین ابزارهای کنترل طراحی، انجام آزمایش بارگذاری روی فونداسیون یا شمع آزمایشی است.

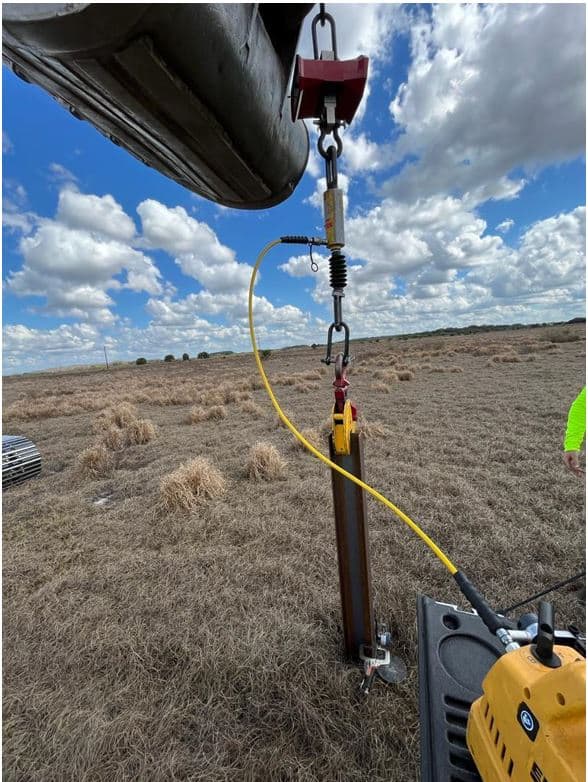

• Pull-out Test

در این آزمایش، نیروی کششی به شمع اعمال شده و رابطه میان بار و جابه‌جایی اندازه‌گیری می‌شود. نتایج آزمایش می‌تواند برای ارزیابی ظرفیت واقعی فونداسیون و مقایسه آن با نتایج محاسباتی استفاده شود.

• Lateral Load Test

در این آزمایش، بار جانبی به شمع وارد شده و تغییرمکان آن اندازه‌گیری می‌شود. نتایج می‌توانند برای ارزیابی ظرفیت جانبی و سختی سیستم خاک–شمع مورد استفاده قرار گیرند. این آزمایش‌ها به‌خصوص در پروژه‌های بزرگ ارزش زیادی دارند؛ زیرا امکان کالیبره‌کردن طراحی بر اساس رفتار واقعی سایت را فراهم می‌کنند.

چالش‌های اقلیمی؛ از Frost Heave تا خاک‌های متورم‌شونده

شرایط اقلیمی می‌تواند عملکرد فونداسیون نیروگاه خورشیدی را در طول عمر پروژه تحت تأثیر قرار دهد.

• بالازدگی ناشی از یخ‌زدگی خاک

در مناطق سردسیر، یخ‌زدگی آب موجود در خاک می‌تواند باعث ایجاد نیروهای رو به بالا شود. در صورت ایجاد پیوند میان خاک یخ‌زده و سطح شمع، این نیروها می‌توانند به فونداسیون منتقل شوند. در نتیجه، در مناطق مستعد یخ‌زدگی باید عمق انجماد، نوع خاک، شرایط آب زیرزمینی و عمق استقرار فونداسیون به‌صورت ویژه بررسی شود. نکته جالب این است که وجود پنل‌ها می‌تواند شرایط برف و تابش سطح زمین را تغییر دهد و در نتیجه بر الگوی یخ‌زدگی خاک اثر بگذارد. بنابراین در مناطق سردسیر، مسئله یخزدگی نباید صرفاً بر اساس شرایط عمومی سطح زمین ارزیابی شود.

• خاک‌های متورم‌شونده

خاک‌های رسی متورم‌شونده با تغییر میزان رطوبت دچار تغییر حجم می‌شوند. این تغییر حجم می‌تواند نیروهای رو به بالایی ایجاد کند که برای سازه‌های سبک خورشیدی اهمیت بیشتری دارد. در چنین سایت‌هایی، شناسایی عمق لایه فعال و ارزیابی پتانسیل تورم خاک برای انتخاب و طراحی مناسب فونداسیون ضروری است.

• خوردگی فونداسیون‌های فولادی

بسیاری از سیستم‌های فونداسیون نیروگاه‌های خورشیدی از فولاد ساخته می‌شوند و باید برای چندین دهه در تماس با خاک باقی بمانند. بنابراین دوام و خوردگی نیز بخشی از طراحی ژئوتکنیکی و فونداسیون است.

پارامترهایی مانند:

• مقاومت الکتریکی خاک
• pH
• میزان رطوبت
• سولفات‌ها
• کلرایدها
• شرایط آب زیرزمینی

می‌توانند بر میزان خوردگی فولاد اثر بگذارند.

برای محافظت از شمع‌ها می‌توان از گالوانیزه‌کردن، پوشش‌های محافظ و در برخی شرایط در نظر گرفتن ضخامت فداشونده فولاد استفاده کرد. انتخاب روش حفاظت باید متناسب با شرایط واقعی خاک و عمر طراحی پروژه انجام شود.

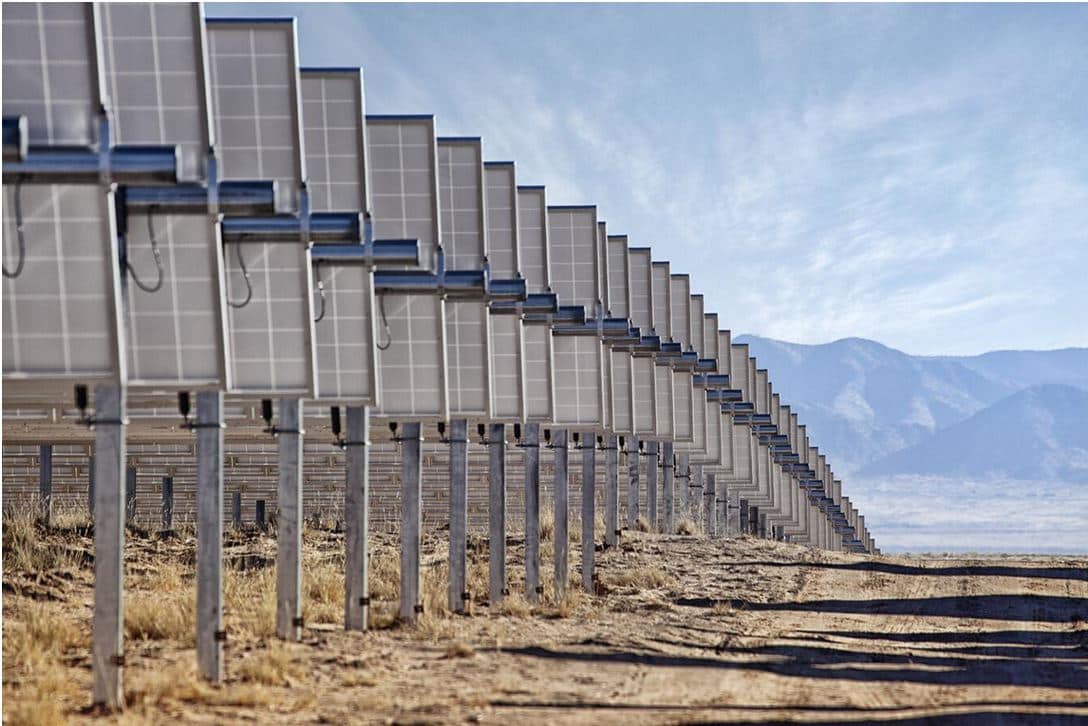

• ردیاب خورشیدی ؛ حساسیت بیشتر به تغییرشکل

در سیستم‌های ثابت، زاویه پنل نسبت به زمین ثابت است؛ اما در ردیاب خورشیدی (Solar Tracker)، سازه پنل در طول روز حرکت می‌کند تا زاویه تابش خورشید را دنبال کند. این سیستم‌ها به دلیل وجود اجزای متحرک، نسبت به تغییرشکل و جابه‌جایی فونداسیون حساس‌تر هستند.

برای مثال، اختلاف ارتفاع یا چرخش بیش از حد شمع‌های مجاور می‌تواند باعث ایجاد مشکل در عملکرد مکانیزم حرکتی شود. به همین دلیل، در پروژه‌های Tracker علاوه بر بررسی ظرفیت نهایی، کنترل سرویس پذیری نیز اهمیت زیادی دارد. به عبارت دیگر، ممکن است یک فونداسیون از نظر مقاومت نهایی ایمن باشد، اما تغییرشکل آن برای عملکرد صحیح سیستم قابل قبول نباشد. این موضوع اهمیت بررسی نشست، تغییرمکان جانبی و چرخش فونداسیون را افزایش می‌دهد. به‌عنوان نمونه، برخی مشخصات اجرایی برای سیستم‌های ردیاب، محدودیت‌هایی در حدود ۰٫۵ درجه برای انحراف شمع و حدود ۱۰ میلی‌متر برای اختلاف ارتفاع سر شمع‌ها در نظر می‌گیرند. این مقادیر وابسته به نوع Tracker و الزامات سازنده هستند و باید بر اساس مشخصات فنی همان سیستم تعیین شوند.

• نیروگاه‌های خورشیدی در زمین‌های شیب‌دار

همه سایت‌های خورشیدی روی زمین‌های کاملاً مسطح احداث نمی‌شوند. در زمین‌های شیب‌دار، علاوه بر رفتار منفرد فونداسیون، باید پایداری کلی زمین نیز بررسی شود.

شیب زمین می‌تواند بر فشار جانبی خاک، ظرفیت باربری جانبی شمع، عمق مؤثر مدفون‌شدن، فرسایش، رواناب سطحی، زهکشی و پایداری کلی شیب تأثیر بگذارد. همچنین فرسایش سطحی می‌تواند در طول زمان باعث کاهش پوشش خاک روی فونداسیون شود و شرایط اولیه طراحی را تغییر دهد. بنابراین در سایت‌های شیب‌دار، طراحی فونداسیون باید همراه با بررسی پایداری شیب و سیستم زهکشی انجام شود.

• بهینه‌سازی طراحی در سایت‌های وسیع

تعداد بسیار زیاد فونداسیون‌ها باعث می‌شود حتی یک تغییر کوچک در طول یا مشخصات هر شمع، در مقیاس کل پروژه اهمیت اقتصادی زیادی پیدا کند. از طرف دیگر، استفاده از یک مشخصات یکسان برای تمام فونداسیون‌ها ممکن است بیش از نیاز واقعی باشد؛ زیرا شرایط خاک در تمام نقاط سایت یکسان نیست.

یکی از رویکردهای جدید، استفاده از داده‌های حاصل از مطالعات ژئوتکنیکی و آزمایش‌های میدانی برای ایجاد زون‌بندی ژئوتکنیکی و انتخاب مشخصات مناسب فونداسیون در هر بخش از سایت است. روش‌های آماری و احتمالاتی مانند Sequential Gaussian Simulation (SGS)  نیز می‌توانند برای مدل‌کردن تغییرپذیری پارامترهای خاک و مدیریت عدم قطعیت بین نقاط آزمایش مورد استفاده قرار گیرند. در این رویکرد، هدف صرفاً کاهش طول شمع نیست؛ بلکه دستیابی به تعادلی میان ایمنی، قابلیت اطمینان و هزینه اجرا است.

جمع‌بندی

فونداسیون نیروگاه‌های خورشیدی یکی از نمونه‌های جالب کاربرد مهندسی ژئوتکنیک در زیرساخت‌های انرژی تجدیدپذیر است. اگرچه پنل‌ها و سازه‌های نگهدارنده آن‌ها نسبتاً سبک هستند، اما سطح گسترده در معرض باد و تعداد بسیار زیاد فونداسیون‌ها باعث می‌شود طراحی زیرسازی پروژه اهمیت ویژه‌ای پیدا کند.

در این پروژه‌ها، نیروهای Uplift  و جانبی ناشی از باد، رفتار خاک–شمع، ظرفیت کششی و جانبی، تغییرشکل و شرایط زیرسطحی از مهم‌ترین عوامل طراحی هستند. در کنار این موارد، عواملی مانند یخ‌زدگی، تورم خاک، خوردگی، شیب زمین و تغییرپذیری شرایط خاک نیز باید در طول عمر پروژه مورد توجه قرار گیرند.

انتخاب بین شمع‌های فولادی کوبشی، شمع‌های مارپیچی، فونداسیون‌های بتنی و سیستم‌های وزنی باید بر اساس شرایط واقعی سایت و نیازهای پروژه انجام شود. همچنین استفاده از آزمایش‌های Pull-out و Lateral Load می‌تواند به کاهش عدم قطعیت و نزدیک‌تر کردن طراحی به رفتار واقعی فونداسیون کمک کند.

در نهایت، در پروژه‌های بزرگ خورشیدی، یک طراحی ژئوتکنیکی موفق صرفاً به معنای تأمین ظرفیت باربری نیست؛ بلکه باید بتواند بین ایمنی، کنترل تغییرشکل، سرعت اجرا، دوام و هزینه تعادل ایجاد کند. به همین دلیل، مطالعات ژئوتکنیکی دقیق و طراحی متناسب با شرایط واقعی زمین، نقش مهمی در موفقیت بلندمدت نیروگاه‌های خورشیدی ایفا می‌کند.
