روش تاپ‌دان در گودبرداری‌های عمیق شهری تجربه ایران در مقایسه با سنگاپور و هنگ‌کنگ

جایگاه جهانی روش تاپ‌دان و دلایل مقایسه

روش تاپ‌دان (ساخت از بالا به پایین) به‌عنوان یکی از پیشرفته‌ترین روش‌های اجرای سازه‌های مدفون در جهان شناخته می‌شود. در پروژه‌های بزرگ و به‌ویژه در مناطق شهری متراکم، این روش مزایای چشمگیری دارد و در کنار روش‌های سنتی پایدارسازی گود، جایگاه ویژه‌ای یافته است. کشورهای توسعه‌یافته آسیایی همچون سنگاپور و هنگ‌کنگ از پیشگامان بکارگیری تاپ‌دان هستند؛ آن‌ها به‌دلیل کمبود فضا، تراکم بالای ساختمانی و حساسیت زیرساخت‌های شهری، این روش را برای ساخت سازه‌های بلندمرتبه و ایستگاه‌های مترو به‌کار گرفته‌اند. دلیل مقایسه ایران با سنگاپور و هنگ‌کنگ آن است که این دو کشور در اجرای پروژه‌های تاپ‌دان تجربه‌های موفق و استانداردهای فنی پیشرفته‌ای دارند. بررسی تطبیقی کمک می‌کند تا جایگاه فعلی ایران در استفاده از این روش مشخص شود و راهکارهای ارتقاء آن بر اساس تجربیات جهانی استخراج گردد. به بیان دیگر، سنگاپور و هنگ‌کنگ می‌توانند به عنوان «خط‌کش» سنجش عملکرد فنی و مدیریتی ما در پروژه‌های تاپ‌دان عمل کنند. از سوی دیگر، روش تاپ‌دان در ایران نیز طی سال‌های اخیر مطرح شده و چندین پروژه‌ی مهم با این تکنیک انجام گرفته است. بنابراین، مقایسه تطبیقی نشان می‌دهد که چگونه می‌توان با بهره‌گیری از درس‌آموخته‌های جهانی، چالش‌های داخلی را برطرف کرده و به مزایای کامل این روش دست یافت.

روش اجرای تاپ‌دان در ایران: ویژگی‌ها و پروژه‌های شاخص

در ایران، روش تاپ‌دان همچنان روشی نسبتاً نو محسوب می‌شود که بیشتر در پروژه‌های شهری با گودبرداری عمیق و محدودیت فضایی کاربرد دارد. برخلاف مدل کلاسیک جهانی، در اجرای ایرانی ابتدا فقط ستون‌های اصلی تا تراز نهایی فونداسیون احداث می‌شوند. سپس در هر مرحله خاک‌برداری انجام شده، دیوار حائل تا همان تراز اجرا می‌گردد و بلافاصله سقف آن طبقه بتن‌ریزی می‌شود. این فرآیند مرحله‌به‌مرحله تا رسیدن به کف ادامه می‌یابد و سازه‌ی اصلی همزمان نقش مهاربندی موقت گود را ایفا می‌کند.

پروژه‌های شاخص:

• اپتیم پارک مرزداران (تهران): گود به عمق ۳۵٫۸ متر با ۱۰ طبقه زیرزمین. به‌دلیل محدودیت مجاور و ممنوعیت استفاده از مهاربند سنتی، روش تاپ‌دان تنها گزینه ایمن بود. شرکت ایستاسازه با اسکلت فلزی و سقف عرشه فولادی، پروژه را اجرا کرد. استفاده از تحلیل‌های دوبعدی و سه‌بعدی خاک‌–‌سازه از ویژگی‌های فنی برجسته آن بود.
• رونیا ولنجک: گودی به عمق ۱۵٫۵ متر در بافت متراکم شهری. روش تاپ‌دان به‌صورت تلفیقی با مهاربند متقابل برای ساخت چهار طبقه زیرزمین به‌کار رفت.

در برخی پروژه‌ها، به‌دلیل محدودیت تجهیزات، از المان‌های موقت فلزی (مانند جک یا تیر حایل) استفاده می‌شود. با این حال، تجربه پروژه‌های موفق نشان داده می‌توان با طراحی مناسب، نیاز به مهاربندهای موقت را کاهش داد و پایداری گود را صرفاً با تکیه بر سازه اصلی تأمین کرد.

تاپ‌دان در سنگاپور و هنگ‌کنگ: روش‌های جهانی و نمونه‌ها

کشورهای سنگاپور و هنگ‌کنگ به‌دلیل تراکم شدید شهری و حضور ساختمان‌های بلندمرتبه، طی دهه‌های اخیر به توسعه و به‌کارگیری روش‌های پیشرفته گودبرداری، به‌ویژه روش تاپ‌دان، روی آورده‌اند. در این کشورها، دیواره‌های حائل معمولاً از نوع بتن مسلح پیوسته نظیر دیوار دیافراگمی یا دیواره‌های بتنی درجا هستند که پیش از آغاز خاک‌برداری اجرا شده و علاوه بر تأمین پایداری اولیه، بخشی از سازه دائمی زیرزمین را تشکیل می‌دهند. در واقع، در مدل متداول تاپ‌دان در این کشورها، دیوارهای موقت و دائم یکپارچه شده‌اند که این امر با افزایش سختی جانبی سیستم، به کاهش تغییرشکل‌های گود منجر می‌شود.

پس از تکمیل دیواره‌های پیرامونی، ستون‌های داخلی به‌صورت شمع‌های قائم یا ستون‌های فلزی موقت (King Post) اجرا شده و سپس دال طبقه همکف یا اولین دال زیرزمین بتن‌ریزی می‌شود تا یک پلتفرم کاری پایدار در تراز زمین ایجاد گردد. این دال ضمن تحمل بار ماشین‌آلات و جرثقیل‌ها، امکان ادامه خاک‌برداری در زیر آن را فراهم می‌کند. در ادامه، گودبرداری و اجرای دال‌ها به‌صورت مرحله‌ای انجام شده و هم‌زمان، ساخت سازه فوقانی نیز پیش می‌رود. این توالی ساخت هم‌زمان در بالا و پایین، مدت زمان کل پروژه را به‌طور قابل‌توجهی کاهش داده و از نظر اقتصادی در پروژه‌های بلندمرتبه شهری بسیار توجیه‌پذیر است.

از منظر کنترل تغییرشکل و پایش، پروژه‌های تاپ‌دان در سنگاپور و هنگ‌کنگ به سامانه‌های ابزار دقیق بسیار پیشرفته مجهز هستند. به‌عنوان نمونه، در سنگاپور برای یک گود حدود ۱۸ متر در مجاورت ایستگاه مترو، معیارهای سخت‌گیرانه‌ای شامل حداکثر جابجایی جانبی دیواره برابر با ۰٫۵٪ عمق گود (معادل کمتر از ۹۰ میلی‌متر) و حداکثر نشست مجاز سازه‌های مترو برابر با ۱۵ میلی‌متر تعریف شد. برای اطمینان از رعایت این حدود، یک طرح پایش جامع شامل خوشه‌هایی از ابزار دقیق ژئوتکنیکی در اطراف گود به‌کار گرفته شد. در این طرح، ده‌ها اینکلینومتر برای اندازه‌گیری تغییرمکان جانبی، اکستنسومترهای مغناطیسی و نشانگرهای نشست برای پایش تغییرشکل‌های قائم، و پیزومترهای چندترازه به‌همراه چاهک‌های مشاهده آب برای مانیتورینگ تراز آب زیرزمینی در لایه‌های مختلف خاک نصب گردید. قرائت مستمر این ابزارها امکان واکنش سریع در صورت بروز ناهنجاری را فراهم کرده و به مهندسان اجازه می‌داد فرضیات طراحی را در حین اجرا راستی‌آزمایی کنند. در هنگ‌کنگ نیز آیین‌نامه‌های محلی اجرای طرح‌های ابزاردقیق را برای تمامی گودهای عمیق الزامی کرده‌اند و نتیجه این رویکرد، دستیابی به مقادیر بسیار کنترل‌شده‌ای از تغییرشکل دیواره و نشست زمین بوده است؛ به‌طوری‌که در یک مطالعه موردی، یک گود عمیق اجراشده به روش تاپ‌دان حداکثر ۵ میلی‌متر جابجایی افقی و ۲ میلی‌متر نشست عمودی در تونل متروی مجاور نشان داد.

از نظر تحلیل‌های ژئوتکنیکی، پروژه‌های سنگاپور و هنگ‌کنگ به بهره‌گیری از روش‌های پیشرفته مدلسازی عددی شهرت دارند. مدلسازی مراحل مختلف گودبرداری و ساخت به‌صورت دوبعدی و سه‌بعدی انجام می‌شود تا اندرکنش خاک و سازه در هر مرحله پیش‌بینی گردد و اثر اتصال دال‌ها به دیواره‌های دیافراگمی، مرحله‌بندی ساخت و سناریوهای مختلف اجرای طبقات در تحلیل‌ها لحاظ شود. در هنگ‌کنگ معمول است که پیش از اجرا، تحلیل عددی مرحله‌به‌مرحله با در نظر گرفتن بار سازه‌های مجاور، تراز آب زیرزمینی و رفتار غیرخطی خاک انجام و نتایج با معیارهای مجاز تطبیق داده شود. گزارش‌های پروژه‌های شاخص نشان می‌دهد که طراحی دقیق مرحله‌ای و هماهنگی نزدیک میان مهندسین ژئوتکنیک و سازه موجب شده است سازه‌ی چندطبقه زیرزمین هم‌زمان نقش دیواره حائل گود را ایفا کرده و بدون ایجاد اختلال در عملکرد سازه‌های مجاور اجرا شود. به‌طور خلاصه، در سنگاپور و هنگ‌کنگ روش تاپ‌دان صرفاً یک شیوه اجرایی نیست، بلکه یک فرآیند مهندسی یکپارچه است که از طراحی تا ساخت بر پایه تحلیل‌های عددی و داده‌های میدانی هدایت می‌شود.

نمونه پروژه‌های جهانی

نمونه‌های متعددی از اجرای موفق روش تاپ‌دان در پروژه‌های شاخص جهانی، به‌ویژه در شهرهای پرتراکم آسیای شرقی، قابل مشاهده است. از جمله شاخص‌ترین این پروژه‌ها می‌توان به Guoco Tower  در سنگاپور اشاره کرد؛ برج ۶۴ طبقه‌ای که به‌عنوان بلندترین ساختمان این کشور، در قلب منطقه‌ی مالی تانجونگ پاگار احداث شده است. در این پروژه، به‌منظور تسریع برنامه‌ی ساخت و کاهش اختلال در یکی از پرترددترین نواحی شهری، روش تاپ‌دان به‌کار گرفته شد و عملیات اجرای چند طبقه زیرزمین به‌طور هم‌زمان با ساخت سازه‌ی فوقانی انجام گرفت. گزارش‌های اجرایی این پروژه نشان می‌دهد که استفاده از روش تاپ‌دان امکان صرفه‌جویی قابل‌توجهی در زمان کل پروژه را فراهم کرده و علی‌رغم محدودیت‌های شدید دسترسی و فضای کاری در گود، فرآیند ساخت با موفقیت و بدون وقفه‌ی عمده تکمیل شده است. یکی از چالش‌های فنی این پروژه، بتن‌ریزی دال‌های تاپ‌دان در شرایط محدود بود؛ به‌گونه‌ای که پس از بتن‌ریزی، لازم بود اعضای فولادی قائم (King Post) از میان بتن عبور داده شوند. به همین دلیل، از بتن خودمتراکم با روانی بالا و قابلیت حفظ اسلامپ در مدت‌زمان طولانی استفاده شد که به‌عنوان یک راهکار نوآورانه در پاسخ به الزامات خاص اجرای تاپ‌دان در این پروژه مطرح گردید.

در هنگ‌کنگ نیز روش تاپ‌دان سابقه‌ای طولانی در ساخت‌وسازهای شهری دارد و از دهه ۱۹۹۰ تاکنون در بسیاری از آسمان‌خراش‌ها و پروژه‌های بازسازی مناطق متراکم شهری به‌کار رفته است. در پروژه‌هایی نظیر بازسازی مجموعه Lee Garden و همچنین در ساخت و توسعه‌ی ایستگاه‌های مترو، از جمله ایستگاه‌های Prince Edward و  Mong Kok، روش تاپ‌دان به‌عنوان راهکاری مؤثر برای محدود کردن انسداد معابر شهری، کاهش اثرات اجرایی بر ترافیک و امکان بهره‌برداری سریع‌تر از فضاهای سطح زمین مورد استفاده قرار گرفته است. مطالعات موردی گزارش‌شده نشان می‌دهد که در این پروژه‌ها، اجرای زودهنگام دال‌های زیرزمین نقش مهمی در افزایش سختی جانبی سیستم نگه‌دارنده و کنترل تغییرشکل‌های زمین و سازه‌های مجاور ایفا کرده است.

بر اساس ضوابط و اسناد اجرایی هنگ‌کنگ، روش تاپ‌دان در حال حاضر به‌عنوان یکی از روش‌های غالب در گودبرداری‌های عمیق شهری این شهر شناخته می‌شود. دلیل این امر آن است که تاپ‌دان امکان آغاز سریع ساخت سازه‌ی اصلی را فراهم کرده و هم‌زمان سطح زمین را در مدت کوتاه‌تری برای عبور و مرور عمومی، فعالیت‌های شهری یا حتی بهره‌برداری موقت آزاد می‌سازد. این رویکرد به‌ویژه در پروژه‌های مجاور تونل‌ها و ایستگاه‌های مترو اهمیت ویژه‌ای دارد، جایی که کنترل تغییرشکل و تداوم عملکرد زیرساخت‌های حیاتی شهری از اولویت‌های اصلی طراحی و اجرا محسوب می‌شود.

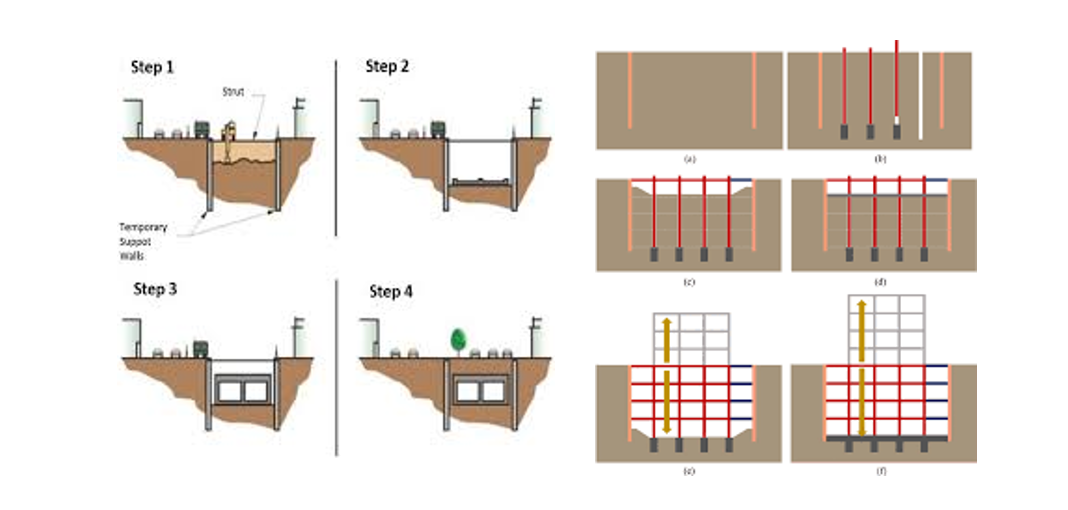

در این راستا، مقایسه‌ی شماتیک روش‌های Bottom-Up و Top-Down به‌خوبی نشان می‌دهد که در روش تاپ‌دان، دال‌های سازه‌ای به‌جای مهاربندی‌های موقت فولادی، نقش اعضای مهاری را ایفا کرده و پلتفرم کاری پایدار‌تری در ترازهای اولیه ایجاد می‌کنند؛ موضوعی که نه‌تنها بر ایمنی و سرعت اجرا، بلکه بر کنترل تغییرشکل‌های جانبی و نشست زمین نیز اثر مستقیم دارد.

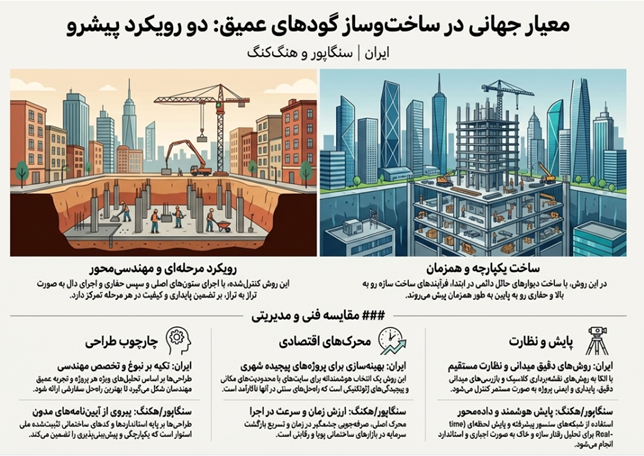

مقایسه تطبیقی ایران، سنگاپور و هنگ‌کنگ (فنی، اقتصادی، تحلیلی)

با توجه به مباحث مطرح‌شده، می‌توان مقایسه‌ای چندبعدی میان اجرای روش تاپ‌دان در ایران و کشورهای پیشرویی چون سنگاپور و هنگ‌کنگ انجام داد.

از منظر فنی و اجرایی، هنگ‌کنگ و سنگاپور به‌واسطه بهره‌گیری از فناوری‌های پیشرفته، تجهیزات تخصصی و دیوارهای دیافراگمی صلب، امکان کنترل دقیق تغییرشکل‌ها را فراهم کرده‌اند. در ایران نیز توان فنی اجرای دیوارهای حائل بتنی وجود دارد، اما کاربرد آن فراگیر نیست و در بسیاری از پروژه‌ها از سیستم‌های مختلط مانند ردیف شمع‌های درجا یا ترکیب شمع و دیوار برلنی استفاده می‌شود که معمولاً سختی جانبی کمتری دارند. با این حال، تجربه پروژه‌های شاخصی مانند مرزداران و ولنجک نشان می‌دهد که این سیستم‌ها نیز در صورت طراحی مناسب می‌توانند عملکرد قابل قبولی داشته باشند. تفاوت اصلی در این بخش به حوزه پایش بازمی‌گردد؛ جایی که در پروژه‌های شرق آسیا مانیتورینگ برخط و تحلیل مداوم داده‌ها رایج است، در حالی که در ایران نظارت عمدتاً به روش‌های کلاسیک متکی است. در مجموع، کیفیت فنی اجرای تاپ‌دان در پروژه‌های شاخص داخلی قابل رقابت با نمونه‌های جهانی است، هرچند هنوز به‌صورت فراگیر اجرا نمی‌شود.

از منظر اقتصادی و زمانی، در شهرهایی مانند سنگاپور و هنگ‌کنگ، ارزش بالای زمان و زمین موجب شده است صرفه‌جویی چندماهه حاصل از تاپ‌دان، هزینه‌های بالاتر اولیه را توجیه کند. در ایران، اگرچه هزینه نیروی انسانی کمتر است، اما تأمین تجهیزات تخصصی پرهزینه‌تر بوده و به همین دلیل تاپ‌دان عمدتاً در پروژه‌هایی با ارزش افزوده زمانی بالا به‌کار می‌رود. با وجود هزینه اولیه بیشتر نسبت به روش‌های سنتی، این هزینه‌ها اغلب از طریق کاهش زمان اجرا، حذف مهاربندی‌های موقت و کاهش ریسک حوادث جبران می‌شود. تجربه هنگ‌کنگ نشان می‌دهد که در ساختمان‌های بلند با چندین طبقه زیرزمین، تاپ‌دان از نظر اقتصادی مقرون‌به‌صرفه‌تر است؛ الگویی که می‌تواند برای برخی پروژه‌های مشابه در ایران نیز قابل تعمیم باشد. افزون بر این، در ایران حذف نیاز به انکراژ یا تجاوز به املاک مجاور، خود موجب کاهش هزینه‌های حقوقی و اجتماعی پروژه می‌شود.

از منظر تحلیلی و طراحی، رویکرد کشورهای پیشرو مبتنی بر طراحی مرحله‌ای و همکاری نزدیک مهندسان ژئوتکنیک و سازه است. در این پروژه‌ها، مراحل ساخت به‌طور دقیق مدل‌سازی شده و اثر اندرکنش خاک و سازه و بارگذاری مرحله‌ای بررسی می‌شود. در ایران نیز در پروژه‌های مهمی مانند اپتیم‌پارک تهران، تحلیل‌های پیشرفته سه‌بعدی برای پیش‌بینی دقیق تغییرمکان‌ها انجام شده است. با این حال، نبود آیین‌نامه یا دستورالعمل رسمی ویژه روش تاپ‌دان موجب شده است طراحی‌ها عمدتاً بر تجربه مهندسان و ضوابط کلی پایدارسازی گود متکی باشد. در مقابل، وجود اسناد فنی مدون در هنگ‌کنگ که جزئیات اجرایی و تحلیلی را مشخص می‌کنند، تفاوت اصلی این دو رویکرد را نشان می‌دهد؛ فرصتی که می‌تواند مبنای تدوین راهنماهای بومی تاپ‌دان در ایران قرار گیرد.

چالش‌ها و فرصت‌های ارتقای روش تاپ‌دان در ایران

با وجود موفقیت‌های اخیر، اجرای روش تاپ‌دان در ایران همچنان با چالش‌هایی همراه است که شناسایی و مدیریت آن‌ها برای توسعه این روش ضروری است. یکی از مهم‌ترین چالش‌ها، کمبود تجربه اجرایی گسترده است؛ تاکنون تنها تعداد محدودی از تیم‌های اجرایی در کشور به‌طور مستقیم در پروژه‌های تاپ‌دان مشارکت داشته‌اند و این موضوع ریسک پروژه‌های جدید را افزایش می‌دهد. در مقابل، این وضعیت فرصتی برای سرمایه‌گذاری هدفمند در آموزش نیروهای متخصص، مستندسازی تجربیات پروژه‌های انجام‌شده و انتقال دانش از طریق همکاری با مشاوران باتجربه داخلی و خارجی فراهم می‌کند.

چالش دوم، پیچیدگی بالای طراحی و برنامه‌ریزی در روش تاپ‌دان است. این روش نیازمند هماهنگی بسیار نزدیک میان تیم‌های سازه و ژئوتکنیک و برنامه‌ریزی دقیق توالی اجراست، به‌گونه‌ای که هرگونه خطا می‌تواند پیامدهای اجرایی جدی ایجاد کند. مدیریت این چالش در ایران مستلزم تقویت رویکرد طراحی مرحله‌ای و اختصاص زمان و هزینه کافی به فاز طراحی است. بهره‌گیری از ابزارهای نوین برنامه‌ریزی، از جمله مدل‌سازی اطلاعات ساختمان (BIM)، می‌تواند به شبیه‌سازی دقیق‌تر فرآیند ساخت و کاهش عدم‌قطعیت‌ها کمک کند.

تجهیزات تخصصی و هزینه‌های اولیه بالا نیز از دیگر موانع توسعه تاپ‌دان در ایران به‌شمار می‌رود. نیاز به جرثقیل‌های خاص، قالب‌های ویژه دال‌ها و تجهیزات پایدارسازی باعث شده است اجرای این روش عمدتاً در اختیار چند شرکت بزرگ باقی بماند. با این حال، حمایت از شرکت‌های تخصصی پایدارسازی و توسعه بازار اجاره تجهیزات، می‌تواند هزینه‌ها را سرشکن کرده و دسترسی به این فناوری را افزایش دهد. سرمایه‌گذاری شرکت‌هایی مانند ایستاسازه و برخی پیمانکاران مطرح دیگر در این حوزه، نشانه‌ای از شکل‌گیری زیرساخت لازم برای گسترش این روش است.

در نهایت، ملاحظات فرهنگی و مدیریتی نیز نقش مهمی ایفا می‌کنند. احتیاط کارفرمایان و نهادهای نظارتی در مواجهه با روش‌های نوین، گاه مانعی برای پذیرش تاپ‌دان بوده است. این چالش می‌تواند با اطلاع‌رسانی هدفمند، ارائه مستندات پروژه‌های موفق داخلی و نمایش مزایای زمانی، اقتصادی و ایمنی این روش به فرصت تبدیل شود. همچنین تدوین دستورالعمل‌ها و چک‌لیست‌های شفاف توسط نهادهای صدور مجوز می‌تواند مسیر اداری اجرای تاپ‌دان را هموارتر کرده و زمینه به‌کارگیری گسترده‌تر آن را فراهم سازد.

نتیجه‌گیری و آینده‌نگری ظرفیت فنی و مسیر پیش‌رو

روندهای اخیر نشان می‌دهد که روش تاپ‌دان در ساخت‌وساز شهری ایران، در پاسخ به تراکم فزاینده شهرها، محدودیت فضا و حساسیت زیرساخت‌های مجاور، به‌تدریج از یک گزینه فنی به یک راهکار ضروری تبدیل می‌شود. تجربه پروژه‌های اجراشده در تهران نشان داده است که با طراحی مرحله‌ای دقیق و مدیریت اجرایی منسجم، می‌توان زمان ساخت را کاهش داد، ایمنی گود را افزایش داد و اثرات منفی عملیات ساختمانی بر محیط شهری را کنترل کرد.

در کنار این تجربه‌ها، توان فنی و دانش مهندسی لازم برای اجرای پروژه‌های پیچیده تاپ‌دان در داخل کشور وجود دارد؛ امری که با بهره‌گیری از نیروی انسانی متخصص، ابزارهای تحلیلی پیشرفته و تجهیزات مناسب محقق شده است. با این حال، تداوم و تعمیم این موفقیت‌ها مستلزم تدوین چارچوب‌های ملی طراحی و اجرا و سرمایه‌گذاری هدفمند در توسعه دانش فنی است. در مجموع، روش تاپ‌دان می‌تواند به‌عنوان یکی از ارکان مؤثر مهندسی عمران شهری ایران، نقش مهمی در ارتقای ایمنی و کیفیت ساخت‌وسازهای آینده ایفا کند.
