۸ فناوری پیشرفته در تجهیزات حفاری ژئوتکنیکی

عملیات حفاری یکی از مهم‌ترین مراحل در بسیاری از پروژه‌های ژئوتکنیکی، از مطالعات ژئوتکنیک و شناسایی زمین گرفته تا اجرای شمع، انکراژ، میکروپایل، تونل و حفاری‌های معدنی است. با افزایش عمق پروژه‌ها، پیچیده‌تر شدن شرایط زمین و نیاز به دقت بیشتر، تجهیزات حفاری نیز طی سال‌های اخیر دستخوش تحول چشمگیری شده‌اند. دستگاه‌های امروزی تنها ابزارهایی برای ایجاد گمانه نیستند؛ بلکه با بهره‌گیری از فناوری‌های جدید، اطلاعات ارزشمندی از شرایط زیرسطحی جمع‌آوری کرده و به افزایش سرعت، ایمنی و کیفیت عملیات کمک می‌کنند.

در سال‌های اخیر، شرکت‌های پیشرو در صنعت حفاری مانند Epiroc، Sandvik، Bauer و Herrenknecht نسل جدیدی از تجهیزات را توسعه داده‌اند که بسیاری از محدودیت‌های روش‌های سنتی را برطرف کرده‌اند. برخی از این فناوری‌ها باعث افزایش دقت حفاری شده‌اند، برخی عمر تجهیزات را افزایش داده‌اند و برخی دیگر امکان اجرای عملیات در محیط‌های خطرناک یا با دسترسی محدود را فراهم کرده‌اند.

در این مقاله با هشت فناوری نوین در تجهیزات حفاری ژئوتکنیکی آشنا می‌شویم؛ فناوری‌هایی که به‌تدریج در حال تغییر شیوه اجرای پروژه‌های عمرانی، معدنی و زیرزمینی هستند و انتظار می‌رود در سال‌های آینده نقش پررنگ‌تری در صنعت ژئوتکنیک ایفا کنند.

سامانه‌های حفاری خودکار (Autonomous Drilling Systems)

اگر تا چند سال پیش کنترل کامل دستگاه حفاری تنها بر عهده اپراتور بود، امروزه بسیاری از تجهیزات پیشرفته قادرند بخش قابل توجهی از فرآیند حفاری را به‌صورت خودکار انجام دهند. سامانه‌های حفاری خودکار با استفاده از مجموعه‌ای از حسگرها و سیستم‌های کنترلی، پارامترهایی مانند سرعت نفوذ، فشار اعمالی، گشتاور، موقعیت مته و وضعیت دستگاه را به‌طور مداوم پایش کرده و در صورت نیاز تنظیم می‌کنند.

مهم‌ترین مزیت این تجهیزات، یکنواختی کیفیت حفاری و کاهش خطاهای انسانی است. در پروژه‌های بزرگ که صدها گمانه باید با شرایط مشابه اجرا شوند، این موضوع می‌تواند علاوه بر افزایش سرعت اجرا، کیفیت نتایج را نیز بهبود دهد. همچنین در محیط‌های پرخطر مانند معادن روباز یا مناطق ناپایدار، امکان کنترل از راه دور این تجهیزات، ایمنی اپراتورها را به میزان قابل توجهی افزایش می‌دهد.

امروزه شرکت‌هایی مانند Epiroc  و Sandvik  از پیشگامان توسعه این سامانه‌ها هستند و محصولات آن‌ها در پروژه‌های معدنی و عمرانی در بسیاری از کشورهای جهان مورد استفاده قرار می‌گیرند.

شکل ۱-  نمونه‌ای از نسل جدید دستگاه‌های حفاری خودکار (Autonomous Drilling Rig) مجهز به سامانه‌های کنترل هوشمند و پایش لحظه‌ای عملیات.

مزایای سامانه‌های حفاری خودکار:

• افزایش دقت حفاری
• کاهش خطاهای اپراتور
• افزایش سرعت اجرای پروژه
• بهبود ایمنی در محیط‌های پرخطر
• کاهش هزینه‌های بهره‌برداری در پروژه‌های بزرگ

مته‌های هیبریدی (Hybrid Drill Bits)

مته، تنها بخشی از دستگاه حفاری است که مستقیماً با خاک یا سنگ در تماس قرار دارد و نقش تعیین‌کننده‌ای در سرعت، کیفیت و هزینه عملیات حفاری ایفا می‌کند. به همین دلیل، طی سال‌های اخیر توسعه مته‌های حفاری به یکی از مهم‌ترین حوزه‌های نوآوری در صنعت تبدیل شده است.

یکی از مهم‌ترین دستاوردهای این حوزه، مته‌های هیبریدی (Hybrid Drill Bits) هستند. این مته‌ها با ترکیب فناوری مته‌های غلتکی (Roller Cone) و مته‌های برشی الماسی (PDC)، تلاش می‌کنند مزایای هر دو نوع را در یک ابزار واحد ارائه دهند. نتیجه این طراحی، عملکرد بهتر در لایه‌های زمین با سختی متغیر و کاهش نیاز به تعویض مکرر مته در حین عملیات است.

در پروژه‌های ژئوتکنیکی، شرایط زمین معمولاً یکنواخت نیست و ممکن است در یک گمانه، خاک نرم، لایه‌های متراکم، قلوه‌سنگ و حتی سنگ بستر به‌صورت متوالی مشاهده شوند. مته‌های هیبریدی برای چنین شرایطی توسعه یافته‌اند و می‌توانند بدون افت شدید عملکرد، از میان این لایه‌های مختلف عبور کنند. این ویژگی علاوه بر افزایش سرعت حفاری، باعث کاهش استهلاک تجهیزات و توقف‌های اجرایی نیز می‌شود.

امروزه شرکت‌هایی مانند Halliburton ، Baker Hughes  و SLB از توسعه‌دهندگان اصلی این فناوری هستند و مته‌های هیبریدی آن‌ها در پروژه‌های نفت، گاز، معدن و به‌تدریج در برخی کاربردهای ژئوتکنیکی نیز مورد استفاده قرار می‌گیرند.

شکل ۲-  نمونه‌ای از مته هیبریدی (Hybrid Drill Bit) با ترکیب فناوری مته‌های غلتکی و برشی برای حفاری در لایه‌های زمین با سختی متغیر.

مزایای مته‌های هیبریدی:

• عملکرد مناسب در زمین‌های با سختی متغیر
• افزایش نرخ نفوذ (Rate of Penetration)
• کاهش دفعات تعویض مته
• کاهش هزینه‌های حفاری
• افزایش عمر مفید تجهیزات

سامانه‌های اندازه‌گیری حین حفاری (Measurement While Drilling – MWD)

حفاری تنها به ایجاد یک گمانه محدود نمی‌شود؛ بلکه هر متر حفاری می‌تواند اطلاعات ارزشمندی درباره شرایط زیرسطحی در اختیار مهندسان قرار دهد. سامانه‌های Measurement While Drilling (MWD)  با همین هدف توسعه یافته‌اند و امکان ثبت و ارسال اطلاعات کلیدی را در حین اجرای عملیات حفاری فراهم می‌کنند.

در این سامانه‌ها، حسگرهای نصب‌شده روی تجهیزات حفاری یا نزدیک مته، پارامترهایی مانند نرخ نفوذ (Rate of Penetration) ، گشتاور، نیروی اعمالی، سرعت چرخش، فشار و ارتعاشات را به‌صورت پیوسته اندازه‌گیری می‌کنند. تحلیل این داده‌ها می‌تواند تغییر لایه‌های زمین، برخورد با مصالح متراکم یا سنگی و حتی بروز مشکلات احتمالی در فرآیند حفاری را آشکار کند.

در پروژه‌های ژئوتکنیکی، اطلاعات MWD می‌تواند در کنار نتایج حفاری و نمونه‌برداری، به درک بهتر شرایط زمین کمک کند و در برخی پروژه‌ها، نیاز به توقف‌های مکرر برای بررسی وضعیت گمانه را کاهش دهد. همچنین این اطلاعات می‌تواند مبنایی برای بهینه‌سازی پارامترهای حفاری و افزایش عمر تجهیزات باشد.

شکل ۳- شماتیک عملکرد سامانه Measurement While Drilling (MWD)  و ثبت هم‌زمان پارامترهای عملیاتی در حین حفاری.

امروزه بسیاری از شرکت‌های فعال در حوزه حفاری معدنی، نفت و گاز و حفاری‌های تخصصی از سامانه‌های MWD به‌عنوان بخشی از تجهیزات استاندارد خود استفاده می‌کنند و این فناوری به‌تدریج در پروژه‌های ژئوتکنیکی نیز جایگاه بیشتری پیدا کرده است.

مهم‌ترین اطلاعات ثبت‌شده توسط MWD:

• نرخ نفوذ (ROP)
• گشتاور حفاری
• نیروی فشاری روی مته (Weight on Bit)
• سرعت چرخش
• فشار سیال حفاری (در سامانه‌های مربوط)
• ارتعاشات و وضعیت عملکرد مته

سامانه‌های ثبت اطلاعات حین حفاری (Logging While Drilling – LWD)

در حالی که سامانه‌های MWD  بر پایش عملکرد عملیات حفاری تمرکز دارند، فناوری Logging While Drilling (LWD) یک گام فراتر رفته و اطلاعاتی درباره ویژگی‌های زمین و سازند در اختیار مهندسان قرار می‌دهد. در این روش، ابزارهای اندازه‌گیری در نزدیکی مته نصب می‌شوند و هم‌زمان با پیشروی حفاری، داده‌های زمین‌شناسی و ژئوتکنیکی را ثبت می‌کنند.

بسته به نوع تجهیزات، سامانه‌های LWD می‌توانند پارامترهایی مانند مقاومت الکتریکی، چگالی، تخلخل، پرتو گاما، سرعت امواج و ویژگی‌های سازند را اندازه‌گیری کنند. این اطلاعات، تصویری پیوسته از شرایط زیرسطحی ارائه می‌دهد و به مهندسان کمک می‌کند تغییرات لایه‌های زمین را بدون انتظار برای پایان حفاری یا انجام آزمایش‌های تکمیلی شناسایی کنند.

اگرچه فناوری LWD ابتدا در صنعت نفت و گاز توسعه یافت، اما امروزه در پروژه‌های معدنی، تونل‌سازی و برخی پروژه‌های ژئوتکنیکی پیشرفته نیز مورد استفاده قرار می‌گیرد. در پروژه‌هایی که شناخت دقیق شرایط زیرسطحی اهمیت زیادی دارد، این فناوری می‌تواند ریسک ناشی از تغییرات ناگهانی لایه‌های زمین را کاهش داده و تصمیم‌گیری در حین اجرا را بهبود بخشد.

مهم‌ترین اطلاعات قابل اندازه‌گیری با LWD:

• مقاومت الکتریکی (Resistivity)
• چگالی (Density)
• تخلخل (Porosity)
• پرتو گاما (Gamma Ray)
• سرعت امواج صوتی (Sonic Velocity)
• برخی ویژگی‌های ژئومکانیکی سازند

کاربردهای LWD در پروژه‌های عمرانی:

• شناسایی تغییرات لایه‌های زمین در حفاری‌های عمیق
• کاهش عدم‌قطعیت در مدل زمین‌شناسی
• کمک به انتخاب روش مناسب حفاری یا پایدارسازی
• تکمیل اطلاعات حاصل از گمانه‌زنی و مطالعات ژئوتکنیکی

ربات‌های حفاری برای فضاهای محدود (Robotic Drilling Systems for Confined Spaces)

شکل 4-  ربات حفاری مناسب برای عملیات در فضاهای محدود و محیط‌های پرخطر با قابلیت کنترل از راه دور.

حفاری در فضاهای محدود، محیط‌های زیرزمینی یا مناطق ناپایدار همواره با چالش‌هایی مانند محدودیت دسترسی، خطر ریزش و دشواری استقرار تجهیزات سنگین همراه بوده است. به همین دلیل، طی سال‌های اخیر پژوهشگران و شرکت‌های فناوری به توسعه ربات‌های حفاری روی آورده‌اند؛ تجهیزاتی که می‌توانند در محیط‌هایی فعالیت کنند که ورود ماشین‌آلات متداول یا حتی اپراتورها به آن‌ها دشوار یا خطرناک است.

این ربات‌ها معمولاً ابعاد کوچک‌تری نسبت به دستگاه‌های حفاری معمول دارند و به سامانه‌های حرکتی، بازوهای مکانیکی و تجهیزات حفاری مجهز هستند. برخی از آن‌ها قادرند از راه دور کنترل شوند و برخی دیگر می‌توانند بخش‌هایی از عملیات، مانند تثبیت موقعیت، تنظیم زاویه حفاری یا پیشروی در مسیر مشخص را به‌صورت نیمه‌خودکار انجام دهند.

یکی از نمونه‌های جالب در این زمینه، ربات حفاری Stinger است که برای حفاری در محیط‌های محدود و دسترسی‌های دشوار توسعه یافته است. این سامانه با طراحی فشرده و قابلیت حرکت در فضاهای باریک، نشان می‌دهد که آینده حفاری تنها به ساخت دستگاه‌های بزرگ‌تر وابسته نیست؛ بلکه گاهی کوچک‌تر، سبک‌تر و انعطاف‌پذیرتر بودن، مزیت اصلی یک فناوری جدید محسوب می‌شود.

اگرچه استفاده از این ربات‌ها در پروژه‌های ژئوتکنیکی هنوز فراگیر نشده است، اما انتظار می‌رود در آینده برای عملیات‌هایی مانند حفاری در تونل‌ها، پایدارسازی شیب‌ها، بازرسی گمانه‌ها، نمونه‌برداری از نقاط صعب‌العبور و پروژه‌های امدادی کاربرد گسترده‌تری پیدا کنند.

مزایای ربات‌های حفاری:

• امکان حفاری در فضاهای محدود
• کاهش حضور نیروی انسانی در محیط‌های پرخطر
• افزایش دقت در موقعیت‌های دشوار
• قابلیت کنترل از راه دور
• مناسب برای پروژه‌های تونلی، معدنی و امدادی

برخلاف تصور رایج، بسیاری از ربات‌های حفاری امروزی هنوز جایگزین کامل دستگاه‌های حفاری متداول نیستند؛ بلکه برای انجام مأموریت‌های خاص، مانند حفاری در نقاط غیرقابل دسترس یا محیط‌های پرخطر طراحی شده‌اند و نقش مکمل تجهیزات اصلی را ایفا می‌کنند.

سامانه‌های پایش پایداری گمانه (Borehole Stability Monitoring Systems)

یکی از مهم‌ترین چالش‌های عملیات حفاری، حفظ پایداری دیواره گمانه است. در بسیاری از پروژه‌های ژئوتکنیکی، به‌ویژه در خاک‌های سست، لایه‌های ریزدانه اشباع یا سنگ‌های هوازده، احتمال ریزش دیواره گمانه، گیر کردن ابزار حفاری یا از دست رفتن کیفیت نمونه‌برداری وجود دارد. این مشکلات علاوه بر افزایش هزینه و زمان اجرا، می‌توانند دقت مطالعات ژئوتکنیکی را نیز تحت تأثیر قرار دهند.

به همین دلیل، در سال‌های اخیر سامانه‌های متنوعی برای پایش وضعیت گمانه در حین حفاری توسعه یافته‌اند. این سامانه‌ها با استفاده از حسگرها و ابزارهای اندازه‌گیری، تغییرات قطر گمانه، انحراف مسیر حفاری، فشار سیال و برخی پارامترهای مکانیکی را کنترل می‌کنند. در صورت مشاهده علائم ناپایداری، اپراتور می‌تواند پیش از وقوع ریزش یا گیر کردن تجهیزات، اقدامات اصلاحی مناسب را انجام دهد.

شکل 5- نمونه‌ای از سامانه پایش پایداری گمانه و کنترل وضعیت دیواره گمانه در حین عملیات حفاری

در پروژه‌های بزرگ مانند حفاری شمع‌های عمیق، دیوار دیافراگمی، تونل‌ها و حفاری‌های اکتشافی، این فناوری نقش مهمی در کاهش ریسک‌های اجرایی و افزایش کیفیت عملیات ایفا می‌کند. همچنین اطلاعات حاصل از پایش گمانه می‌تواند برای ارزیابی شرایط واقعی زمین و مستندسازی کیفیت اجرای پروژه نیز مورد استفاده قرار گیرد.

مزایای سامانه‌های پایش گمانه:

• کاهش احتمال ریزش دیواره گمانه
• جلوگیری از گیر کردن ابزار حفاری
• افزایش کیفیت نمونه‌برداری
• کاهش توقف‌های ناخواسته در عملیات
• بهبود کنترل کیفیت پروژه

دستگاه‌های حفاری کنترل از راه دور (Remote-Controlled Drilling Rigs)

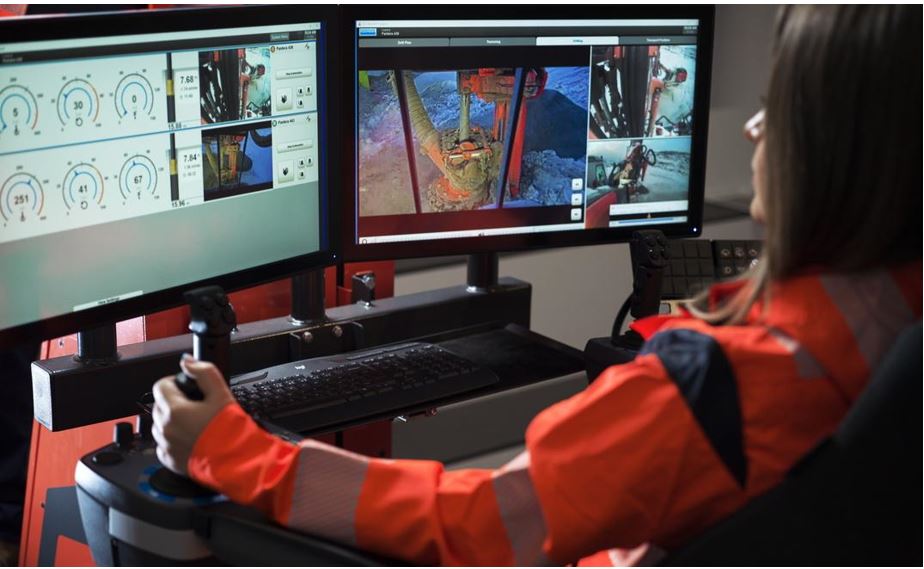

شکل 6- سامانه کنترل از راه دور دستگاه حفاری (منبع: Sandvik).

در بسیاری از پروژه‌های عمرانی و معدنی، اپراتور دستگاه حفاری ناچار است در فاصله‌ای بسیار نزدیک به محل عملیات مستقر شود؛ محیطی که ممکن است با خطراتی مانند ریزش سنگ، سقوط مصالح، انفجار، گردوغبار، ارتعاشات شدید یا انتشار گازهای خطرناک همراه باشد. به همین دلیل، یکی از مهم‌ترین پیشرفت‌های سال‌های اخیر، توسعه سامانه‌های کنترل از راه دور (Remote-Controlled Drilling Systems)  بوده است.

در این فناوری، اپراتور به‌جای حضور در کابین دستگاه، از یک اتاق کنترل یا حتی مکانی در فاصله چندصد متری، عملیات حفاری را هدایت می‌کند. تصاویر دوربین‌ها، اطلاعات حسگرها و وضعیت عملکرد دستگاه به‌صورت لحظه‌ای به ایستگاه کنترل منتقل می‌شوند و اپراتور می‌تواند تمامی پارامترهای اصلی حفاری را بدون حضور در محیط پرخطر مدیریت کند.

این فناوری علاوه بر افزایش ایمنی، مزایای عملیاتی قابل توجهی نیز دارد. کاهش خستگی اپراتور، امکان کار در شرایط آب‌وهوایی نامناسب، مدیریت هم‌زمان چند دستگاه توسط یک مرکز کنترل و کاهش توقف‌های ناشی از مسائل ایمنی، از جمله مزایای این سامانه‌ها هستند.

امروزه شرکت‌هایی مانند Epiroc  و Sandvik  نسل جدیدی از دستگاه‌های حفاری کنترل از راه دور را برای معادن روباز و زیرزمینی توسعه داده‌اند. اگرچه این فناوری هنوز به‌طور گسترده در پروژه‌های ژئوتکنیکی متداول استفاده نمی‌شود، اما با افزایش عمق پروژه‌های شهری و نیاز به ارتقای ایمنی، انتظار می‌رود در آینده جایگاه پررنگ‌تری در عملیات حفاری عمرانی نیز پیدا کند.

مزایای حفاری کنترل از راه دور

• افزایش ایمنی اپراتورها
• کاهش مواجهه با گردوغبار، ارتعاش و ریزش
• امکان فعالیت در محیط‌های پرخطر
• کاهش خستگی و افزایش بهره‌وری
• مدیریت چند دستگاه از یک مرکز کنترل

نمونه‌های شاخص

• Epiroc BenchREMOTE
• Sandvik AutoMine Remote
• Komatsu Remote Operation Systems

جمع‌بندی

صنعت حفاری در سال‌های اخیر تنها با افزایش توان ماشین‌آلات پیشرفت نکرده، بلکه از نظر دقت، ایمنی، کیفیت پایش و قابلیت‌های اجرایی نیز دستخوش تحول شده است. فناوری‌هایی مانند سامانه‌های حفاری خودکار، مته‌های هیبریدی، تجهیزات MWD و LWD ، ربات‌های حفاری، سامانه‌های پایش پایداری گمانه و کنترل از راه دور، نشان می‌دهند که نسل جدید تجهیزات حفاری فراتر از ایجاد یک گمانه عمل می‌کنند و به ابزارهایی برای مدیریت بهتر پروژه تبدیل شده‌اند.

هرچند بسیاری از این فناوری‌ها ابتدا در صنایع معدن، نفت و گاز یا تونل‌سازی توسعه یافته‌اند، اما روند رو به رشد پروژه‌های عمرانی پیچیده، حفاری‌های عمیق و ساخت‌وسازهای زیرزمینی باعث شده است که به‌تدریج جایگاه آن‌ها در پروژه‌های ژئوتکنیکی نیز پررنگ‌تر شود. آشنایی مهندسان با این فناوری‌ها می‌تواند در انتخاب روش‌های مناسب حفاری، کاهش ریسک‌های اجرایی و ارتقای کیفیت پروژه‌ها نقش مؤثری داشته باشد.
