ترک‌ها در بتن: مروری جامع بر علل، انواع و روش‌های پایش

درک پدیده ترک‌خوردگی در بتن

بتن به دلیل ویژگی‌های منحصربه‌فرد خود، پرکاربردترین مصالح ساختمانی جهان و پس از آب، دومین ماده پرمصرف در جهان محسوب می‌شود. این مصالح از مواد اولیه نسبتاً ارزان و در دسترس تشکیل شده و به‌راحتی قابلیت اختلاط، حمل، بتن‌ریزی و قالب‌گیری در اشکال مختلف را دارد. مقاومت فشاری بالای بتن، همراه با امکان استفاده از میلگردهای فولادی برای تأمین مقاومت کششی و خمشی، آن را به یکی از اصلی‌ترین مصالح مورد استفاده در صنعت ساخت‌وساز تبدیل کرده است. همچنین، با اصلاح طرح اختلاط می‌توان ویژگی‌هایی نظیر مقاومت، زمان گیرش، کارایی، دوام و سایر خصوصیات موردنیاز پروژه را بهبود بخشید.

ترک‌خوردگی یکی از رفتارهای ذاتی بتن در مواجهه با تنش‌های داخلی، عوامل محیطی و بارهای وارده است و در بسیاری از موارد پدیده‌ای طبیعی و حتی اجتناب‌ناپذیر محسوب می‌شود. با این حال، تمامی ترک‌ها از اهمیت یکسانی برخوردار نیستند. برخی از آن‌ها صرفاً جنبه ظاهری داشته و تأثیر قابل توجهی بر عملکرد سازه ندارند، در حالی که برخی دیگر می‌توانند نشان‌دهنده کاهش دوام، افت عملکرد یا حتی بروز مشکلات سازه‌ای باشند. در موارد شدید، ترک‌خوردگی ممکن است پیش از بهره‌برداری از سازه، نیازمند انجام تعمیرات اساسی یا حتی جایگزینی بخش‌های آسیب‌دیده باشد که هزینه‌های قابل توجهی را به پروژه تحمیل می‌کند.

نشریات و آیین‌نامه‌های انجمن بتن آمریکا (ACI) به‌طور گسترده به موضوع ترک‌خوردگی پرداخته و ضمن بررسی علل ایجاد ترک، راهکارهای کنترل، پیشگیری و معیارهای ارزیابی قابل قبول بودن آن را ارائه کرده‌اند. برخی از مهم‌ترین این مراجع عبارت‌اند از:

• ACI 224.1R-07 : ترک‌های بتن می‌توانند صرفاً بر ظاهر سازه تأثیر بگذارند یا نشان‌دهنده آسیب‌های سازه‌ای و کاهش دوام باشند. اهمیت هر ترک به نوع سازه، محل ایجاد و ویژگی‌های آن بستگی دارد.
• ACI 207.2R-07 : میزان کنترل ترک‌خوردگی تابعی از ملاحظات اقتصادی پروژه و پیامدهای ناشی از عدم کنترل آن است. هرگاه ابعاد و فاصله ترک‌ها موجب کاهش مقاومت، پایداری، قابلیت بهره‌برداری، عملکرد یا کیفیت ظاهری سازه شوند، ترک‌خوردگی نامطلوب تلقی می‌شود.
• ACI 302.1R-04 : بروز مقدار محدودی از خمیدگی و ترک‌خوردگی در کف‌ها و دال‌های بتنی در اغلب پروژه‌ها قابل انتظار است.

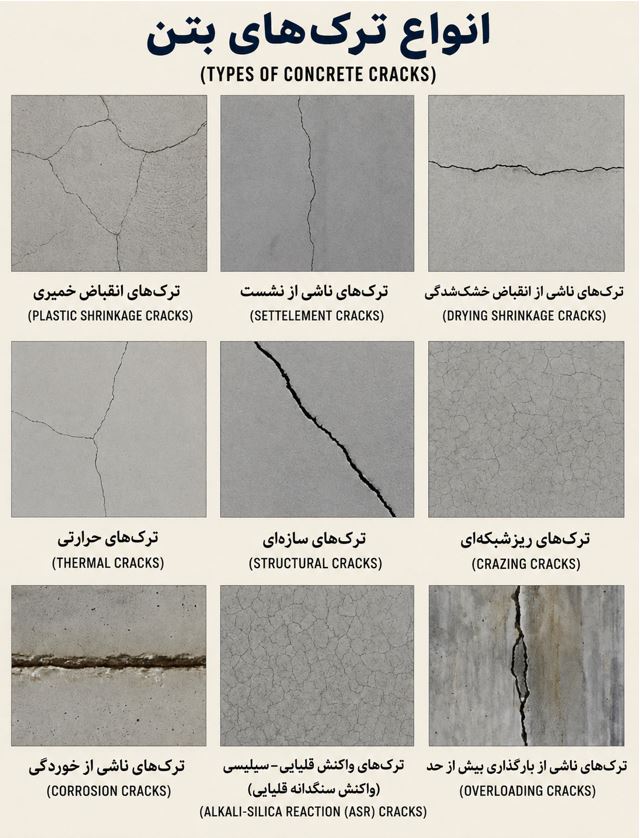

عوامل ایجاد ترک در بتن

ترک‌خوردگی بتن می‌تواند در مراحل مختلف عمر سازه، از زمان بتن‌ریزی تا سال‌ها پس از بهره‌برداری، رخ دهد. بسته به زمان ایجاد، شرایط محیطی، مشخصات مصالح و نحوه اجرا، انواع مختلفی از ترک‌ها به وجود می‌آیند. برخی ترک‌ها در ساعات اولیه پس از بتن‌ریزی و در حالت خمیری ظاهر می‌شوند، برخی در دوره عمل‌آوری اولیه ایجاد می‌شوند و برخی دیگر پس از رسیدن بتن به مقاومت نهایی و در طول بهره‌برداری توسعه می‌یابند.

گسترش ترک ممکن است تا زمانی ادامه یابد که تنش‌های داخلی کاهش یافته یا بتن به مقاومت کافی دست پیدا کند، اما در برخی شرایط، عوامل محیطی یا بارگذاری‌های مداوم موجب پیشرفت تدریجی آن در طول عمر سازه خواهند شد.

ترک‌خوردگی بتن در حالت خمیری (Plastic Concrete)

ترک‌های ایجادشده در بتن تازه معمولاً در دو گروه اصلی طبقه‌بندی می‌شوند:

ترک‌های ناشی از انقباض خمیری (Plastic Shrinkage Cracking)

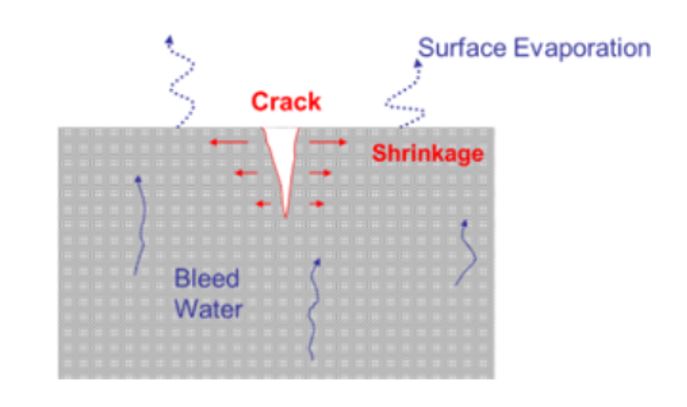

این نوع ترک زمانی ایجاد می‌شود که نرخ تبخیر آب از سطح بتن بیشتر از میزان آب صعودکننده ناشی از آب‌انداختگی (Bleeding) باشد. در این شرایط، لایه سطحی بتن دچار انقباض می‌شود، در حالی که لایه‌های زیرین به‌واسطه قالب، سنگدانه‌ها یا آرماتورها در برابر این تغییر حجم مقاومت می‌کنند.

این اختلاف تغییرشکل موجب ایجاد ترک‌هایی عمدتاً کم‌عمق، با الگوی تصادفی، چندضلعی یا موازی می‌شود. عرض این ترک‌ها معمولاً از ترک‌های مویی تا حدود ۳ میلی‌متر متغیر بوده و طول آن‌ها می‌تواند از چند سانتی‌متر تا چندین متر برسد.

اگرچه این نوع ترک‌ها معمولاً موجب کاهش ظرفیت باربری سازه نمی‌شوند، اما از دیدگاه دوام و کیفیت ظاهری نامطلوب بوده و در صورت شدت یافتن یا قرار گرفتن در معرض دید، می‌توانند به یک مشکل جدی تبدیل شوند.

از مؤثرترین روش‌های کاهش احتمال وقوع این ترک‌ها می‌توان به موارد زیر اشاره کرد:

• عمل‌آوری مرطوب مناسب
• مه‌پاشی مداوم سطح بتن
• محافظت بتن در برابر تابش مستقیم خورشید
• کاهش اثر باد و افزایش رطوبت محیط اطراف بتن

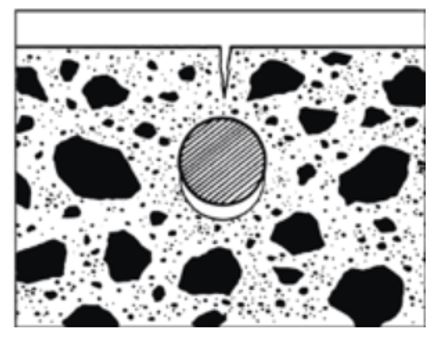

ترک‌های ناشی از نشست  (Settlement Cracking)

این ترک‌ها معمولاً مدت کوتاهی پس از بتن‌ریزی و عملیات پرداخت سطح ظاهر می‌شوند. در این مرحله، بتن همچنان تحت تأثیر نیروی وزن خود دچار نشست تدریجی می‌شود. وجود آرماتورها، قطعات مدفون یا تغییرشکل قالب‌بندی می‌تواند مانع این نشست شده و موجب تمرکز تنش و ایجاد ترک گردد.

برای پیشگیری از این نوع ترک‌ها رعایت نکات زیر ضروری است:

• کنترل مناسب نسبت آب به سیمان
• انتخاب اسلامپ مناسب
• تراکم کافی بتن از طریق ویبره صحیح
• اجرای اصولی قالب‌بندی و جلوگیری از تغییرشکل آن

ترک‌خوردگی در دوره عمل‌آوری اولیه

با آغاز فرآیند گیرش، بتن به‌تدریج از حالت خمیری خارج شده و رفتار شکننده‌تری پیدا می‌کند. در این مرحله، هرگونه تغییر حجم یا ایجاد تنش می‌تواند منجر به ترک‌خوردگی شود.

مهم‌ترین عوامل مؤثر عبارت‌اند از:

انقباض ناشی از خشک‌شدن (Drying Shrinkage)

این نوع انقباض در اثر تبخیر رطوبت از بتن سخت‌شده ایجاد می‌شود و یکی از رایج‌ترین عوامل ترک‌خوردگی در مراحل اولیه محسوب می‌شود. دمای بالا، وزش باد و کاهش رطوبت نسبی محیط، شدت این پدیده را افزایش می‌دهند.

اجرای عمل‌آوری مناسب، استفاده از پوشش‌های محافظ و جلوگیری از تبخیر سریع آب، مهم‌ترین راهکارهای کنترل این نوع ترک هستند.

انقباض خودزاد و انقباض کربناته

انقباض خودزاد (Autogenous Shrinkage) ناشی از مصرف آب در فرآیند هیدراتاسیون سیمان و انقباض کربناته (Carbonation Shrinkage) حاصل واکنش دی‌اکسیدکربن موجود در هوا با ترکیبات سیمان است. هرچند سهم این دو پدیده در مقایسه با انقباض خشک‌شدن کمتر است، اما در برخی شرایط می‌توانند موجب ایجاد ترک شوند.

واکنش‌های شیمیایی

برخی واکنش‌های شیمیایی میان اجزای بتن یا افزودنی‌ها می‌توانند زمینه ایجاد ترک را فراهم کنند. به‌عنوان نمونه، استفاده از دوده سیلیسی (Silica Fume) احتمال بروز ترک‌های ناشی از انقباض خمیری را افزایش می‌دهد؛ ازاین‌رو انجام آزمایش‌های ارزیابی انقباض، نظیر ASTM C1581، در مرحله طراحی مخلوط بتن توصیه می‌شود.

4-2- تنش‌های حرارتی

تغییرات دمای محیط یا گرمای ناشی از هیدراتاسیون سیمان، به‌ویژه در بتن‌های حجیم (Mass Concrete)، می‌تواند اختلاف دمای قابل توجهی میان بخش‌های مختلف عضو ایجاد کرده و در نهایت منجر به ترک‌های حرارتی شود.

ترک‌خوردگی در بتن سخت‌شده

پس از رسیدن بتن به مقاومت طراحی، عوامل متعددی همچنان می‌توانند موجب ایجاد یا توسعه ترک شوند که مهم‌ترین آن‌ها عبارت‌اند از:

چرخه‌های یخ‌زدگی و ذوب

نفوذ آب به درون منافذ بتن و انجماد مکرر آن موجب افزایش فشار داخلی، پوسته‌شدن سطح و توسعه ترک‌ها می‌شود. استفاده از نمک‌های یخ‌زدا نیز با نفوذ به داخل بتن، علاوه بر تشدید آسیب، احتمال خوردگی آرماتورها را افزایش می‌دهد.

خوردگی آرماتور

محصولات حاصل از خوردگی فولاد حجمی بیشتر از فولاد اولیه دارند. این افزایش حجم موجب اعمال فشار داخلی بر بتن، ایجاد ترک‌های طولی و در نهایت جداشدگی پوشش بتنی می‌شود.

واکنش قلیایی– سنگدانه

در این پدیده، ترکیبات قلیایی خمیر سیمان با برخی سنگدانه‌های واکنش‌پذیر وارد واکنش شده و ژل منبسط‌شونده‌ای تشکیل می‌شود که باعث افزایش تنش‌های داخلی و ترک‌خوردگی بتن خواهد شد.

بارگذاری بیش از ظرفیت طراحی

اعمال بارهای فراتر از ظرفیت پیش‌بینی‌شده در طراحی می‌تواند موجب ایجاد ترک‌های سازه‌ای شود. در چنین شرایطی، ارزیابی دقیق وضعیت سازه از طریق بازرسی، پایش و تحلیل مهندسی برای تعیین قابلیت بهره‌برداری یا نیاز به مقاوم‌سازی ضروری است.

نشست یا تغییر شکل بستر

نشست خاک زیر پی یا دال‌های بتنی، تغییر شرایط تکیه‌گاهی و توزیع مجدد تنش‌ها، از دیگر عوامل رایج ایجاد ترک در سازه‌های بتنی به شمار می‌رود.

ارزیابی ترک‌های بتن

اهمیت یک ترک تنها با بررسی عرض آن تعیین نمی‌شود؛ بلکه محل وقوع، نوع سازه، شرایط بهره‌برداری و عملکرد مورد انتظار نیز در ارزیابی آن نقش اساسی دارند.

به‌عنوان مثال، ترک با عرض ۳٫۲ میلی‌متر در یک پی حجیم ممکن است قابل قبول باشد، در حالی که همین ترک در یک مخزن ذخیره آب می‌تواند موجب نشت و ازکارافتادگی سازه شود. همچنین، ترک‌های مویی در یک نمای معماری ممکن است از نظر زیبایی غیرقابل پذیرش باشند، اما در دالی که با کفپوش پوشانده می‌شود اهمیت چندانی نداشته باشند.

بر اساس ACI 224.1R-07، ترک زمانی نیازمند تعمیر است که موجب کاهش غیرقابل قبول مقاومت، سختی، دوام یا قابلیت بهره‌برداری سازه شود یا عملکرد آن را مختل کند. بنابراین، تصمیم‌گیری درباره ضرورت تعمیر یا عدم تعمیر، مستلزم انجام بررسی‌های مهندسی و تحلیل شرایط واقعی سازه است و نمی‌توان صرفاً بر اساس یک معیار ثابت یا جدول استاندارد اظهار نظر کرد.

تجهیزات و روش‌های پایش ترک

ثبت موقعیت، ابعاد و روند تغییرات ترک‌ها نخستین گام در ارزیابی وضعیت سازه است. در بسیاری از موارد، تنها اندازه‌گیری اولیه کافی نبوده و لازم است تغییرات عرض، طول، عمق و جابه‌جایی دو طرف ترک در طول زمان پایش شود.

رایج‌ترین تجهیزات مورد استفاده عبارت‌اند از:

• گیج اندازه‌گیری عرض ترک (Crack Width Gauge) یا کارت مقایسه ترک برای اندازه‌گیری اولیه عرض ترک
• کولیس دیجیتال برای اندازه‌گیری دقیق و کنترل تغییرات عرض ترک
• میکروسکوپ اندازه‌گیری ترک (Crack Width Microscope) یا مقایسه‌کننده نوری برای اندازه‌گیری ترک‌های بسیار ریز
• متر نواری برای اندازه‌گیری طول ترک
• دستگاه آزمون سرعت پالس فراصوت (Ultrasonic Pulse Velocity) جهت تعیین عمق ترک
• دیتالاگرهای بی‌سیم ترک برای ثبت پیوسته تغییرات عرض ترک و دما در بازه‌های زمانی مشخص
• مانیتورهای ترک برای بررسی باز و بسته شدن ترک در طول زمان
• مانیتورهای جابه‌جایی جهت اندازه‌گیری تغییرمکان نسبی دو طرف ترک

جمع‌بندی

پس از شناسایی علت، گستره و شدت ترک‌خوردگی، مهندسان می‌توانند مناسب‌ترین روش اصلاح یا تعمیر را انتخاب کنند. در برخی موارد، مقاوم‌سازی موضعی با بتن و آرماتور تکمیلی، استفاده از سیستم‌های تقویتی یا تزریق رزین‌های اپوکسی و دوغاب‌های مخصوص می‌تواند عملکرد سازه را بازیابی کند. در موارد حاد نیز ممکن است تخریب و اجرای مجدد بخش آسیب‌دیده اجتناب‌ناپذیر باشد.

انتخاب روش مناسب تعمیر نیازمند ارزیابی دقیق شرایط سازه، شناخت علت اصلی ایجاد ترک و بررسی عملکرد مورد انتظار آن است. در این زمینه، راهنماها و دستورالعمل‌های مؤسسه بین‌المللی تعمیر بتن (ICRI) از معتبرترین منابع تخصصی برای ارزیابی، تعمیر و نگهداری سازه‌های بتنی به شمار می‌روند.

در نهایت، باید توجه داشت که همه ترک‌های بتن نشانه ضعف سازه نیستند. تشخیص صحیح نوع ترک، شناخت منشأ ایجاد آن و انجام پایش مستمر، مهم‌ترین گام‌ها در حفظ ایمنی، دوام و عملکرد بلندمدت سازه‌های بتنی محسوب می‌شوند.
