نرم‌افزار PSI (Plaxis-Structure Interaction) و نقش آن در تحلیل اندرکنش خاک و سازه

یکی از چالش‌های جدی در پروژه‌های عمرانی بزرگ، شبیه‌سازی واقع‌بینانه اندرکنش خاک و سازه است. نرم‌افزارهای سازه‌ای مانند ETABS یا SAP2000 به‌خوبی می‌توانند رفتار کلی سازه را تحت بارهای مختلف تحلیل کنند، اما مدل‌سازی شرایط خاک معمولاً با ساده‌سازی‌های زیادی همراه است. در مقابل، نرم‌افزار Plaxis 3D ابزار قدرتمندی برای شبیه‌سازی رفتار غیرخطی خاک و اندرکنش آن با سازه‌هاست، اما مدل‌سازی کل سازه در آن کاری پیچیده و زمان‌بر است.

نرم‌افزار PSI (Plaxis-Structure Interaction) به همین منظور توسعه یافته است. این برنامه به‌عنوان یک رابط یا ابزار کوپلینگ عمل می‌کند و امکان تبادل داده میان نرم‌افزارهای سازه‌ای (مانند ETABS، SAP2000، CSiBridge، Robot، SCAD و LIRA-SAPR) و Plaxis 3D را فراهم می‌سازد. نکته مهم این است که PSI خود هیچ محاسبه‌ای انجام نمی‌دهد؛ بلکه تنها بستری ایجاد می‌کند تا محاسبات هر بخش در نرم‌افزار تخصصی مربوط به خودش انجام شود و نتایج به‌صورت یکپارچه رد و بدل گردد.

دانلود نرم افزار PLAXIS Structure Interaction

نحوه فعالسازی نرم افزار :

پس از نصب نرم‌افزار، هنگام اجرا مطابق تصویر زیر، کد سخت‌افزاری را از داخل برنامه کپی کنید.

پس از اجرا کد سخت‌افزاری را از برنامه کپی نموده و به ایمیل زیر ارسال کنید تا کد فعال‌سازی رایگان برایتان فرستاده شود.

psi@nipinfor.ru

چرا اندرکنش خاک و سازه اهمیت دارد؟

در بسیاری از تحلیل‌های مرسوم سازه‌ای، بستر خاک به‌عنوان یک تکیه‌گاه صلب در نظر گرفته می‌شود. این فرض اگرچه ساده‌سازی قابل قبولی برای برخی پروژه‌های کوچک است، اما در سازه‌های بزرگ مانند برج‌ها، پل‌ها یا ساختمان‌هایی با پی‌های عمیق نمی‌تواند رفتار واقعی سیستم را نشان دهد. خاک در واقع محیطی انعطاف‌پذیر و غیرخطی است که در هنگام بارگذاری یا زلزله، می‌تواند موجب تغییر در پاسخ سازه شود.

این تغییرات شامل نشست‌های تدریجی، ایجاد مؤلفه‌های دورانی در پی، و حتی افزایش یا کاهش میرایی لرزه‌ای هستند که مستقیماً بر ایمنی و عملکرد اقتصادی سازه اثر می‌گذارند. به همین دلیل، تحلیل اندرکنش خاک و سازه (SSI) امروزه به‌عنوان یک بخش جدایی‌ناپذیر از طراحی دقیق و ایمن شناخته می‌شود. در پروژه‌های پیچیده مثل تاپ‌دان، که باربری و تغییرشکل‌ها باید مرحله به مرحله بررسی شوند، این اهمیت دوچندان می‌شود. نرم‌افزار PSI با فراهم کردن امکان اتصال بین مدل‌های سازه‌ای و ژئوتکنیکی، این تحلیل حیاتی را عملی می‌سازد.

موارد استفاده از نرم‌افزار PSI

PSI به‌طور مستقیم در پروژه‌های عمرانی اجرا نمی‌شود، بلکه زمینه‌ای برای اتصال و تبادل داده ایجاد می‌کند. همین نقش واسط، آن را به ابزاری ارزشمند در پروژه‌های پیچیده تبدیل کرده است. به کمک این نرم‌افزار می‌توان:

• مدل سازه‌ای ایجاد شده در ETABS یا SAP2000 را به محیط Plaxis 3D منتقل کرد.
• تأثیر نشست پی‌ها و تغییرشکل‌های خاک را بر روی سازه مورد بررسی قرار داد.
• اندرکنش واقعی بین سازه و زمین را در پروژه‌های مهمی مانند برج‌ها، پل‌ها، دیوارهای حائل و روش‌های خاصی چون تاپ‌دان تحلیل کرد.
• تحلیل‌های لرزه‌ای پیشرفته‌تری انجام داد که در آن شرایط خاک نقش مهمی ایفا می‌کند.

به بیان ساده، PSI به مهندسان امکان می‌دهد محاسباتی که در حالت عادی باید به‌صورت دستی یا با دوباره‌کاری‌های زیاد انجام شوند، به‌شکل یکپارچه و سریع‌تر مدیریت کنند.

کاربرد PSI در روش تاپ‌دان

یکی از روش‌های متداول و پرکاربرد در پروژه‌های گودبرداری عمیق و شهری، روش تاپ‌دان (Top-Down Construction) است. در این روش، سازه اصلی به‌صورت مرحله‌ای از بالا به پایین ساخته می‌شود و هم‌زمان از طبقات به‌عنوان بخشی از سیستم نگهبان استفاده می‌گردد. در چنین شرایطی، تحلیل اندرکنش خاک و سازه اهمیت دوچندان پیدا می‌کند، چرا که باربری سازه، تغییرشکل‌های خاک و توزیع تنش‌ها باید به‌صورت همزمان و مرحله‌ای ارزیابی شوند.

نرم‌افزار PSI این امکان را فراهم می‌کند که مدل‌سازی سازه‌ای در نرم‌افزارهایی مانند ETABS یا SAP2000 با مدل ژئوتکنیکی در Plaxis 3D کوپل شده و تحلیل اندرکنش خاک و سازه به‌صورت واقع‌بینانه انجام گیرد. این موضوع به‌ویژه در پروژه‌های تاپ‌دان بسیار کلیدی است، زیرا موفقیت این روش اجرایی وابستگی مستقیم به صحت و دقت در تحلیل اندرکنش دارد. در نتیجه، استفاده از PSI کمک می‌کند تا طراحان در روش تاپ‌دان بتوانند از ایمنی سازه و پایداری گود اطمینان بیشتری حاصل کنند و در عین حال طرحی اقتصادی‌تر ارائه دهند.

روش‌های کارکرد PSI

این نرم‌افزار دو رویکرد اصلی را برای برقراری ارتباط بین نرم‌افزارهای سازه‌ای و Plaxis 3D فراهم می‌آورد:

الف) رویکرد Full Model Interaction

در این روش، مدل کامل سازه از نرم‌افزار سازه‌ای به Plaxis منتقل می‌شود. محاسبات مربوط به خاک و اندرکنش در Plaxis 3D انجام می‌گیرد و نتایج به نرم‌افزار سازه‌ای بازگردانده می‌شود. نتایج می‌توانند شامل جابجایی‌ها یا به‌روزرسانی سختی فنرهای معادل باشند. این رویکرد برای پروژه‌هایی مناسب است که نیاز به تحلیل جامع و یک‌باره دارند.

ب) رویکرد Iterative Approach

در این روش، تبادل داده به‌صورت رفت و برگشتی و تکراری بین نرم‌افزار سازه‌ای و Plaxis انجام می‌شود. در هر مرحله، جابجایی‌ها از مدل سازه‌ای گرفته شده و به Plaxis داده می‌شود، سپس واکنش خاک محاسبه و به مدل سازه‌ای بازگردانده می‌شود. این فرآیند تا زمانی ادامه می‌یابد که نتایج به همگرایی برسند. مزیت این رویکرد دقت بالاتر در مدل‌سازی شرایط واقعی است، هرچند زمان بیشتری می‌طلبد.

مزایای استفاده از PSI

کاربرد PSI در پروژه‌های عمرانی تنها به ساده‌سازی فرآیند مدل‌سازی ختم نمی‌شود، بلکه می‌تواند کیفیت نتایج را به شکل قابل‌توجهی بهبود دهد. مهم‌ترین مزایای این نرم‌افزار عبارت‌اند از:

• صرفه‌جویی در زمان و هزینه: دیگر نیازی نیست کل مدل سازه‌ای از ابتدا در Plaxis ساخته شود.
• یکپارچگی نرم‌افزارها:  داده‌ها به‌طور مستقیم بین ETABS یا SAP2000 و Plaxis رد و بدل می‌شوند و تحلیل اندرکنش خاک و سازه بدون نیاز به دوباره‌کاری امکان‌پذیر می‌شود.
• افزایش دقت تحلیل: به جای استفاده از فرضیات ساده، اندرکنش واقعی خاک و سازه بررسی می‌شود؛ در پروژه‌هایی مانند برج‌ها و گودبرداری‌های عمیق (خصوصاً روش تاپ‌دان) این دقت حیاتی است.
• انعطاف‌پذیری در انتخاب رویکرد: بسته به شرایط پروژه می‌توان از Full Model Interaction یا Iterative Approach بهره گرفت.
• مناسب برای پروژه‌های پیچیده: در سازه‌های خاص مانند برج‌ها، پل‌ها و سدها و روش تاپ دان PSI به‌عنوان یک ابزار کلیدی شناخته می‌شود.

این مزایا باعث شده‌اند که PSI در میان مهندسان ژئوتکنیک و سازه به‌عنوان پلی مطمئن میان دو حوزه اصلی طراحی شناخته شود.

معایب و محدودیت‌ها

با وجود مزایای قابل‌توجه، PSI  محدودیت‌هایی هم دارد که دانستن آن‌ها برای استفاده درست ضروری است.

• عدم انجام محاسبات مستقلPSI : صرفاً رابط است و هیچ محاسبه‌ای به‌تنهایی انجام نمی‌دهد. تمام تحلیل‌ها در نرم‌افزارهای اصلی (ETABS، SAP2000  و Plaxis) صورت می‌گیرد.
• نیاز به دانش تخصصی در دو حوزه: کاربر باید هم به نرم‌افزارهای سازه‌ای و هم به Plaxis 3D تسلط داشته باشد.
• پیچیدگی در تنظیمات: هماهنگی بین Load Cases و Phases در صورتی که به‌درستی انجام نشود، می‌تواند منجر به خطاهای جدی شود.
• نیاز به لایسنس معتبر PSI: نرم‌افزار PSI به‌طور رایگان توسط شرکت NIP-Informatica ارائه می‌شود و حتی کد فعال‌سازی اولیه هم در اختیار کاربران قرار می‌گیرد. با این حال، برای استفاده حرفه‌ای و به‌ویژه اتصال خودکار به Plaxis 3D  از طریق API، به لایسنس VIP نیاز است که هزینه‌بر بوده و همیشه به‌راحتی در دسترس نیست.
• وابستگی به سخت‌افزار قدرتمند: تحلیل‌های سه‌بعدی در Plaxis محاسبات سنگینی دارند و سیستم‌های ضعیف پاسخگو نیستند.

بنابراین، PSI  به‌عنوان یک ابزار مکمل ارزشمند مطرح است، اما به‌هیچ‌وجه جایگزین تخصص مهندس و توان نرم‌افزارهای اصلی نمی‌شود.

رابط کاربری و محیط نرم‌افزار

محیط PSI ساده و کاربردی طراحی شده است. در پنجره اصلی، کاربر می‌تواند پروژه‌های اولیه و کاری را مدیریت کند. بخش Information Window  وظیفه نمایش خطاها و روند تحلیل را دارد، در حالی که Convergence Plot  در روش Iterative  روند کاهش باقی‌مانده و رسیدن به همگرایی را به‌صورت نموداری نمایش می‌دهد.

یکی از ویژگی‌های مهم، امکان تنظیمات پیشرفته است که شامل انتخاب فرمول محاسبه  Residual، تعیین دقت اعداد و کنترل نحوه گرد کردن مقادیر است. این امکانات باعث می‌شوند که PSI نه‌تنها یک ابزار رابط ساده، بلکه بستری منعطف برای مدیریت دقیق تبادل داده میان نرم‌افزارهای سازه‌ای و Plaxis باشد.

روند کاری گام‌به‌گام

برای استفاده از PSI معمولاً مراحل زیر دنبال می‌شود:

1. مدل‌سازی سازه در ETABS یا SAP2000 و تعریف بارگذاری‌ها.
2. مدل‌سازی خاک و لایه‌های زمین در Plaxis 3D
3. انتخاب پروژه‌ها و ایجاد پروژه کاری در PSI
4. تعیین تطابق بین Load Cases و Phases
5. اجرای تحلیل به یکی از دو روش Full Model یا Iterative
6. بررسی نتایج در هر دو نرم‌افزار و اعمال اصلاحات در صورت نیاز

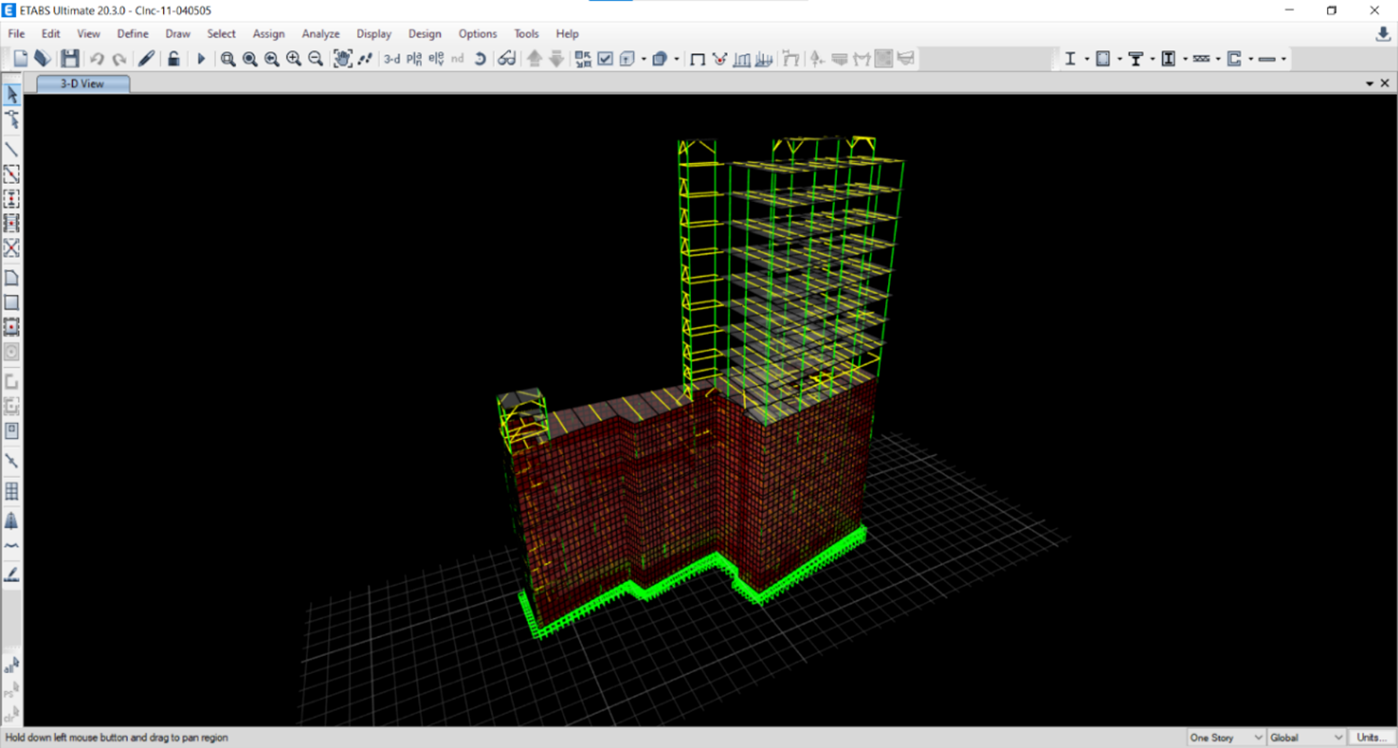

مرحله1) مدل‌سازی سازه در ETABS یا SAP2000 و تعریف بارگذاری‌ها

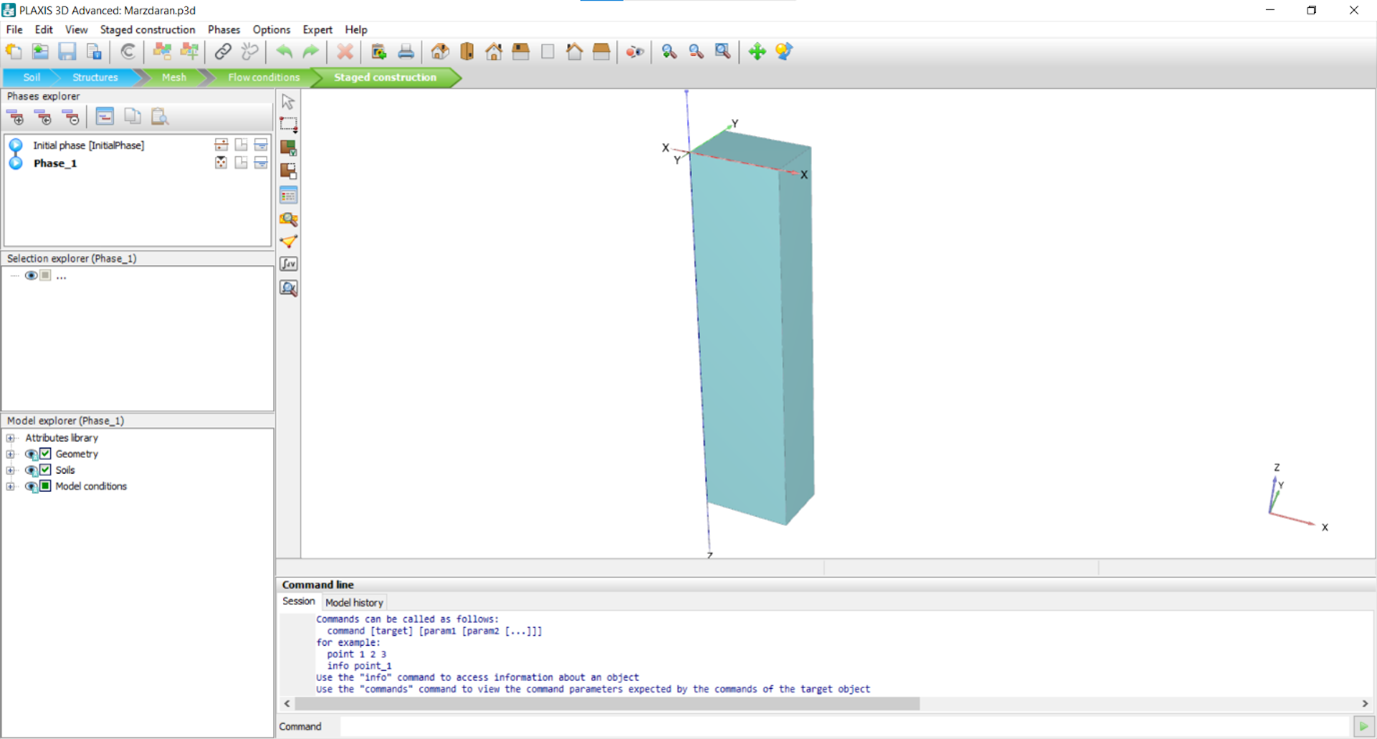

مرحله 2) مدل‌سازی خاک و لایه‌های زمین در Plaxis 3D

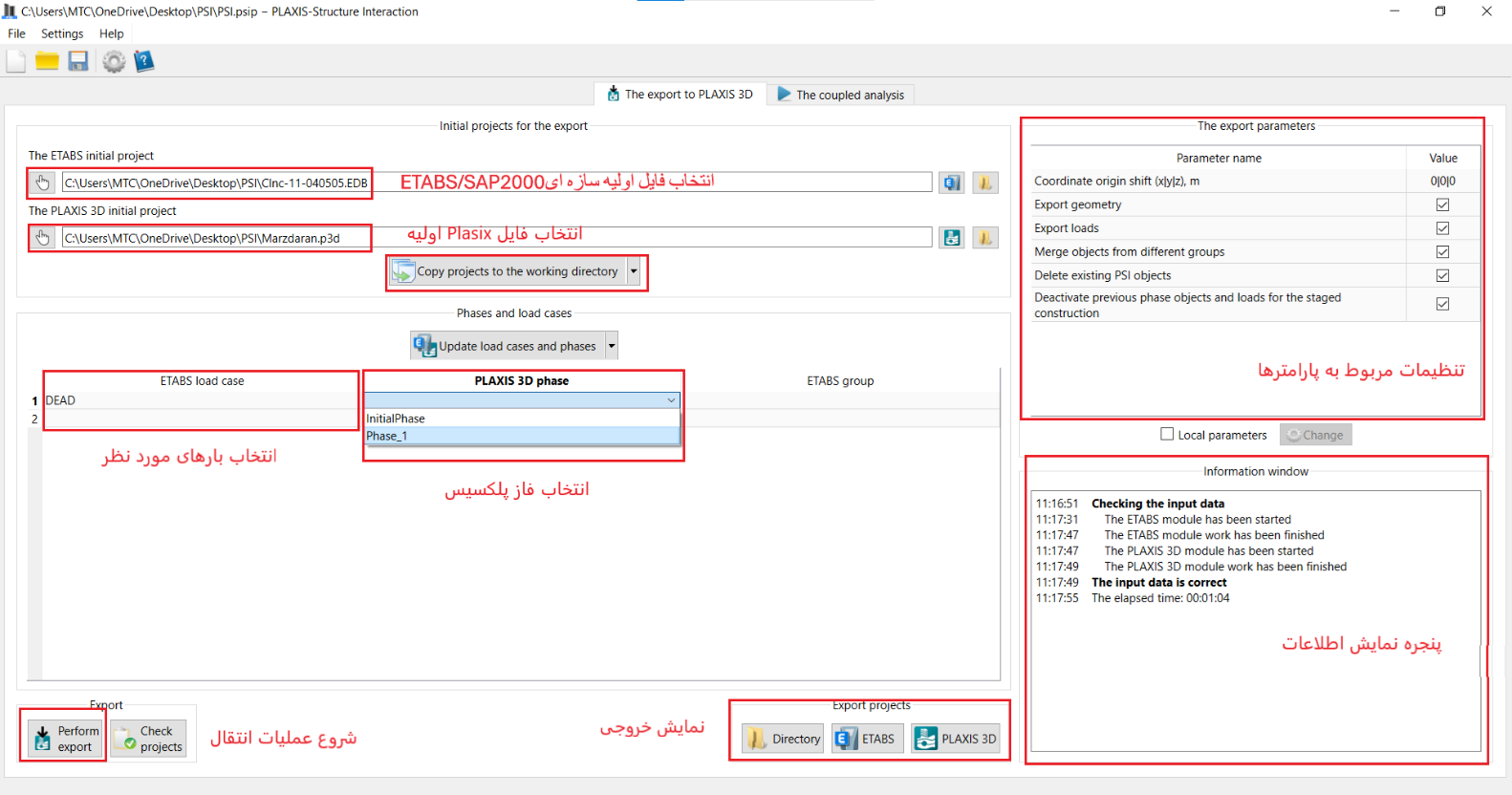

مرحله 3) انتخاب پروژه‌ها و ایجاد پروژه کاری در PSI

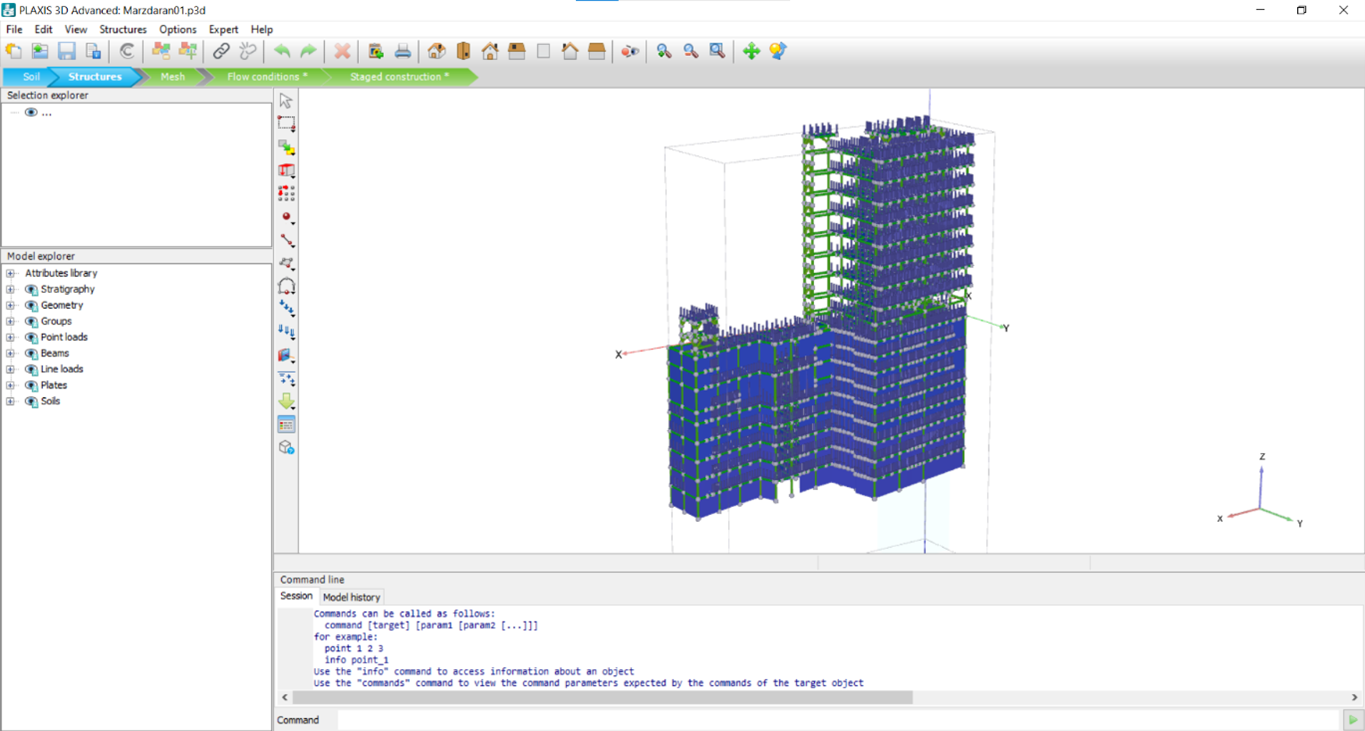

مرحله 4) مدل انتقال یافته به محیط Plaxis

جمع‌بندی

نرم‌افزار PSI (Plaxis-Structure Interaction)  ابزاری تحلیلی مستقل نیست، بلکه یک رابط هوشمند است که وظیفه دارد نرم‌افزارهای سازه‌ای را به Plaxis 3D  متصل کند و داده‌ها را بین آن‌ها مبادله نماید. محاسبات اصلی همچنان در نرم‌افزارهای مادر انجام می‌شوند و PSI تنها بستر لازم برای تحلیل یکپارچه و واقع‌بینانه‌تر را فراهم می‌سازد.

این ویژگی باعث شده است که PSI به‌ویژه در پروژه‌های پیچیده و حساس به‌عنوان ابزاری کلیدی شناخته شود. هرچند استفاده از آن نیازمند تجربه و دانش کافی است، اما نتایج به‌دست‌آمده از این روش می‌تواند تفاوت چشمگیری در کیفیت تحلیل‌ها و ایمنی پروژه‌ها ایجاد کند. “تیم ایستاسازه با بهره‌گیری از نرم‌افزارهایی مانند ETABS، PSI و Plaxis، آماده است تا در پروژه‌های حساس گودبرداری، به‌ویژه با روش تاپ‌دان، و سایر پروژه‌های سازه‌ای، دقیق‌ترین و ایمن‌ترین راهکارها را ارائه دهد.”
