محاسبه میلگرد فونداسیون

اگر سوال شما در مورد نحوه محاسبه میلگرد فونداسیون است این مقاله دقیقا برای شماست. ما به طور کامل روشهای مختلف را توضیح میدهیم تا بتوانید مقدار مورد نیاز را تعیین کنید. این محاسبات برای ساختمانهای متفاوت کاربرد دارد و به شما کمک میکند هزینه ها را کنترل کنید.

جدول وزن واحد طول میلگردهای استاندارد

این جدول بر اساس استانداردهای جدول اشتال تهیه شده و برای محاسبات دقیق ضروری است.

اهمیت محاسبه میلگرد فونداسیون

محاسبه میلگرد فونداسیون پایه و اساس استحکام ساختمان است. فونداسیون بار کل سازه را به زمین منتقل میکند و بدون میلگرد کافی بتن نمیتواند نیروهای کششی را تحمل کند. این محاسبه نه تنها ایمنی را تضمین میکند بلکه از هدررفت مواد جلوگیری میکند. در ساختمانهای مسکونی میلگردها مقاومت در برابر زلزله و نشست را افزایش میدهند. مهندسان عمران همیشه بر دقت این محاسبات تاکید دارند زیرا اشتباه میتواند منجر به شکست سازه شود.

برای مثال در خاکهای سست مقدار میلگرد بیشتر میشود تا بار بهتر توزیع شود. این فرآیند بخشی از طراحی کلی ساختمان است و با تحلیل بارها آغاز میشود. بدون محاسبه درست هزینه پروژه افزایش مییابد و زمان اجرا طولانی تر میشود. در نهایت این کار به رعایت مقررات ملی ساختمان کمک میکند که استانداردهای ایمنی را تعیین کرده است. در مورد مبحث ۷ مقررات ملی ساختمان مطالعه کنید.

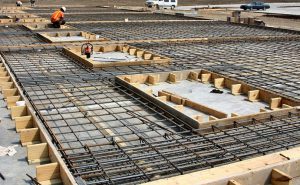

انواع میلگرد در فونداسیون

میلگردهای فونداسیون به سه دسته اصلی تقسیم میشوند. اول میلگرد طولی که در جهت طول فونداسیون قرار میگیرد و بارهای خمشی را تحمل میکند. این میلگردها در لایه های پایین و بالا برای مقاومت کششی استفاده میشوند. دوم میلگرد عرضی که عرض فونداسیون را پوشش میدهد و از ترکهای ناشی از تغییرات دما جلوگیری میکند. این میلگردها میلگردهای طولی را در جای خود نگه میدارند. سوم میلگرد تقویتی که برای نقاط خاص با بار زیاد اضافه میشود و استحکام کلی را افزایش میدهد.

هر نوع بر اساس سایز و گرید انتخاب میشود مثلا A3 برای خمپذیری خوب مناسب است. در فونداسیون های نواری میلگردهای طولی بیشتر هستند در حالی که در فونداسیون های گسترده میلگردهای عرضی نقش کلیدی دارند. انتخاب نوع میلگرد به نوع خاک و بار وارده بستگی دارد. برای ساختمان های بلند میلگردهای با قطر بزرگتر مانند 20 میلیمتر استفاده میشود. این تقسیم بندی کمک میکند محاسبات دقیقتر انجام شود و مواد بهینه مصرف شوند. پیشنهاد میکنم مطلب انواع فونداسیون ساختمان مطالعه کنید.

روش محاسبه سرانگشتی میلگرد فونداسیون

محاسبه سرانگشتی میلگرد فونداسیون روشی سریع برای برآورد اولیه است. برای ساختمان مسکونی معمولی به ازای هر متر مربع زیربنا حدود 9 کیلوگرم میلگرد نیاز است. مثلا اگر زیربنا 200 متر مربع باشد 1800 کیلوگرم میلگرد لازم میشود. این روش برای پروژههای کوچک مفید است اما دقیق نیست. فرمول حداقل عمق فونداسیون برابر تعداد طبقات ضربدر 10 به علاوه 20 سانتی‌متر است.

عرض نوارها تعداد طبقات ضربدر 20 به علاوه 20 تا 40 سانتی‌متر محاسبه میشود. سطح مقطع میلگرد حداقل برابر عرض ضربدر عمق ضربدر 0.0025 است. سپس تعداد میلگردها از تقسیم این سطح بر مساحت مقطع یک میلگرد به دست میآید. در خاک سست ضریب 1.2 اعمال میشود و در خاک متراکم 0.8. این روش زمان را صرفه جویی میکند اما برای اجرای نهایی باید محاسبات دقیق انجام شود. مثال برای ساختمان 3 طبقه عمق 50 سانتی‌متر و عرض 80 تا 100 سانتی‌متر است. این برآورد کمک میکند بودجه اولیه تعیین شود.

بیشتر بخوانید: عرصه و اعیان چیست؟

محاسبه میلگرد فونداسیون یک طبقه

محاسبه میلگرد فونداسیون یک طبقه سادهتر است زیرا بار کمتری دارد. برای چنین ساختمانی مقدار میلگرد حدود 15 تا 25 کیلوگرم بر متر مربع زیربنا است. ابتدا نقشه فونداسیون را بررسی کنید و طول و عرض را اندازه بگیرید. میلگرد طولی با فرمول طول محور به علاوه دو برابر طول خم منهای دو برابر طول کاور محاسبه میشود. کاور معمولا 5 تا 7.5 سانتی‌متر است تا از زنگزدگی جلوگیری کند.

تعداد میلگردها طول تقسیم بر فاصله است که بین 10 تا 35 سانتی‌متر است. وزن کل طول ضربدر تعداد ضربدر وزن واحد از جدول است. برای میلگرد عرضی مشابه اما با عرض محور انجام میشود. در فونداسیون منفرد برای یک طبقه میلگردهای Φ12 و Φ14 کافی هستند. عمق حداقل 50 سانتی‌متر است و عرض بر اساس بار تعیین میشود. مثال برای زیربنا 100 متر مربع حدود 2000 کیلوگرم میلگرد نیاز است. این محاسبه ایمنی را تضمین میکند و هزینه را کنترل میکند.

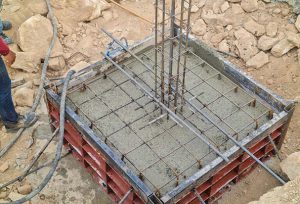

محاسبه میلگرد فونداسیون سه طبقه

محاسبه میلگرد فونداسیون سه طبقه پیچیدهتر است زیرا بار بیشتری تحمل میکند. مقدار میلگرد حدود 25 تا 40 کیلوگرم بر متر مربع زیربنا است. فرمول عمق حداقل 50 سانتی‌متر و عرض 80 تا 100 سانتی‌متر است. میلگرد طولی با سایز 18 یا 20 برای مقاومت بهتر انتخاب میشود. محاسبه طول میلگرد طولی همان فرمول قبلی است اما تعداد بیشتر میشود. برای میلگرد عرضی سایز 14 یا 16 مناسب است. سطح مقطع حداقل با ضریب 0.0025 محاسبه میشود.

در اسکلت بتنی مقدار بالاتر میرود تا 50 کیلوگرم. مثال برای ساختمان سه طبقه با زیربنا 300 متر مربع حدود 9000 کیلوگرم میلگرد نیاز است. ضریب خاک را اعمال کنید مثلا برای خاک معمولی 1. در فونداسیون نواری میلگردهای تقویتی اضافه شوند. این محاسبه به تحلیل بارهای جانبی کمک میکند و از نشست جلوگیری میکند.

بیشتر بخوانید: کمیسیون ماده ۱۲ قانون زمین شهری چیست؟

محاسبه میلگرد فونداسیون از روی نقشه

محاسبه میلگرد فونداسیون از روی نقشه روش دقیق برای پروژههای بزرگ است. ابتدا نقشه اجرایی را بررسی کنید و طول هر میلگرد را برداشت کنید. طول گیرایی و وصله را اضافه کنید معمولا 40 تا 50 برابر قطر. خمها را در نظر بگیرید حداقل 15 برابر قطر برای 90 درجه. تعداد میلگردها از تقسیم طول بر فاصله به علاوه یک به دست میآید. وزن هر میلگرد طول ضربدر وزن واحد است. برای خاموتها طول دور مقطع به علاوه قلابها محاسبه میشود.

مثال برای فونداسیون منفرد طول طولی 71.928 متر برای Φ12 و وزن 63.84 کیلوگرم است. این روش لیستوفر تولید میکند که برای خرید مفید است. نرمافزارها نقشه را تحلیل میکنند اما دستی هم ممکن است. دقت به پوشش بتن ضروری است تا دوام افزایش یابد. این روش خطاها را کاهش میدهد و ایمنی را بالا میبرد.

نرم افزار محاسبه میلگرد فونداسیون

نرم افزار محاسبه میلگرد فونداسیون ابزار قدرتمندی است. نرم افزار SAFE برای طراحی فونداسیون استفاده میشود و ابعاد و میلگردها را محاسبه میکند. ورودیها شامل بارها نوع خاک و پلان است. خروجی نقشههای اجرایی و لیست میلگردها است. دیگر نرمافزارها مانند ETABS برای تحلیل کلی سازه مفید هستند. این ابزارها زمان را کاهش میدهند و دقت را افزایش میدهند. برای ساختمانهای پیچیده ضروری است. مثال در SAFE عمق و عرض را وارد کنید و میلگردها را دریافت کنید. رایگان یا پولی هستند اما حرفه ای ها از لایسنسدار استفاده میکنند. این نرم افزارها با مقررات ملی سازگار هستند و گزارشهای دقیق تولید میکنند. استفاده از آنها هزینه اشتباهات را پایین میآورد.

مثالهای عملی محاسبه میلگرد فونداسیون

برای درک بهتر مثالها را بررسی کنیم. در ساختمان یک طبقه با فونداسیون نواری طول 10 متر عرض 1 متر عمق 0.5 متر. سطح مقطع حداقل 0.0025 ضربدر 1 ضربدر 0.5 برابر 0.00125 متر مربع است. برای میلگرد Φ16 مساحت مقطع 0.000201 متر مربع است پس تعداد حدود 6 تا. وزن کل حدود 100 کیلوگرم. در سه طبقه عمق 0.5 متر عرض 1.2 متر سطح 0.0015 متر مربع تعداد 8 تا میلگرد. وزن حدود 200 کیلوگرم. از روی نقشه اگر طول طولی 5 متر تعداد 10 وزن 1.58 ضربدر 50 برابر 79 کیلوگرم. سرانگشتی برای 100 متر زیربنا 900 کیلوگرم. این مثالها کاربرد روشها را نشان میدهند.

بیشتر بخوانید: کمیسیون ماده ۱۰۰ شهرداری چیست؟

نکات ایمنی و استانداردها در محاسبه میلگرد فونداسیون

نکات ایمنی حیاتی هستند. عمق فونداسیون پایینتر از عمق یخبندان باشد بر اساس منطقه. حداقل ارتفاع 50 سانتی‌متر. فاصله میلگردها 10 تا 35 سانتی‌متر برای عبور بتن. میلگردها با مفتول ثابت شوند تا جابجا نشوند. قطر حداقل 10 میلی‌متر. در خاک ضعیف شمع اضافه شود. مقررات ملی ساختمان را رعایت کنید. تست خاک ضروری است تا ظرفیت باربری تعیین شود. پوشش بتن حداقل 5 سانتی‌متر برای جلوگیری از خوردگی. در مناطق زلزله خیز میلگردهای برشی بیشتر شوند. نظارت مهندس ناظر الزامی است. این نکات عمر ساختمان را افزایش میدهند و ریسک را کاهش میدهند.

نتیجه گیری

محاسبه میلگرد فونداسیون کلیدی برای موفقیت پروژه است. با روشهای سرانگشتی دقیق از روی نقشه یا نرمافزار میتوانید بهترین نتیجه را بگیرید. برای ساختمانهای یک طبقه یا سه طبقه تفاوتها را در نظر بگیرید. همیشه ایمنی را اولویت دهید و از متخصصان کمک بگیرید. این مقاله از منابع معتبر استفاده کرده تا اطلاعات کاملی ارائه دهد.

سوالات متداول

1.  چگونه می‌توانم مقدار میلگرد مورد نیاز برای فونداسیون را به صورت سرانگشتی محاسبه کنم؟

برای محاسبه سرانگشتی میلگرد فونداسیون، به ازای هر متر مربع زیربنا حدود 9 تا 12 کیلوگرم میلگرد در نظر بگیرید. برای مثال، در یک ساختمان با زیربنای 100 متر مربع، حدود 900 تا 1200 کیلوگرم میلگرد نیاز است. این روش برای برآورد اولیه مناسب است، اما برای دقت بیشتر باید از نقشه یا نرم‌افزار استفاده کنید.

2.  تفاوت محاسبه میلگرد فونداسیون یک طبقه و سه طبقه چیست؟

در فونداسیون یک طبقه، مقدار میلگرد حدود 15 تا 25 کیلوگرم بر متر مربع است و معمولاً از میلگردهای با قطر 12 یا 14 میلی‌متر استفاده می‌شود. برای سه طبقه، این مقدار به 25 تا 40 کیلوگرم افزایش می‌یابد و میلگردهای با قطر 18 یا 20 میلی‌متر مناسب‌تر هستند، زیرا بار وارده بیشتر است.

3.  آیا نرم‌افزارهای محاسبه میلگرد فونداسیون دقیق هستند؟

بله، نرم‌افزارهایی مانند SAFE و ETABS با وارد کردن داده‌های دقیق مانند نوع خاک، بارها و پلان سازه، محاسبات بسیار دقیقی ارائه می‌دهند. این ابزارها نقشه‌های اجرایی و لیست میلگردها را تولید می‌کنند و با رعایت استانداردها، خطاها را به حداقل می‌رسانند.

4.  چرا محاسبه میلگرد فونداسیون از روی نقشه مهم است؟

محاسبه از روی نقشه دقیق‌ترین روش است، زیرا تمام جزئیات مانند طول، تعداد، و فاصله میلگردها را مشخص می‌کند. این روش لیستوفر دقیقی برای خرید فراهم می‌کند و از هدررفت مواد یا کمبود میلگرد جلوگیری می‌کند، به‌ویژه در پروژه‌های بزرگ.

5.  چه نکات ایمنی در محاسبه میلگرد فونداسیون باید رعایت شود؟

رعایت حداقل پوشش بتنی (5 سانتی‌متر)، استفاده از میلگرد با قطر حداقل 10 میلی‌متر، ثابت کردن میلگردها با مفتول، و توجه به تست خاک برای تعیین ظرفیت باربری ضروری است. همچنین، در مناطق زلزله‌خیز، میلگردهای برشی باید افزایش یابند و مقررات ملی ساختمان رعایت شود.
