زاویه شیب پایدار خاک در گودبرداری؛ اصول طراحی، محاسبات و کاربرد خاکبرداری شیبدار

گودبرداری یکی از مهم‌ترین مراحل اجرای پروژه‌های عمرانی و ساختمانی است و تأمین پایداری دیواره‌های گود نقش مستقیمی در ایمنی کارگاه، سازه‌های مجاور و روند اجرای پروژه دارد. در بسیاری از پروژه‌ها برای جلوگیری از ریزش دیواره‌ها از سیستم‌های سازه نگهبان نظیر نیلینگ، انکراژ، شمع، سولجر پایل یا دیوار دیافراگمی استفاده می‌شود. با این حال در شرایطی که فضای کافی در اطراف گود وجود داشته باشد و وضعیت ژئوتکنیکی زمین مناسب باشد، می‌توان از روش خاکبرداری شیبدار یا شیب پایدار استفاده کرد.

خاکبرداری شیبدار یکی از اقتصادی‌ترین روش‌های پایدارسازی گود به شمار می‌رود؛ زیرا نیاز به اجرای المان‌های سازه‌ای پرهزینه را کاهش داده و در بسیاری از پروژه‌ها زمان اجرا را نیز کوتاه‌تر می‌کند. البته استفاده از این روش تنها زمانی مجاز است که مطالعات ژئوتکنیکی و تحلیل پایداری نشان دهد دیواره خاکی در طول دوره بهره‌برداری و ساخت از ضریب اطمینان کافی برخوردار خواهد بود.

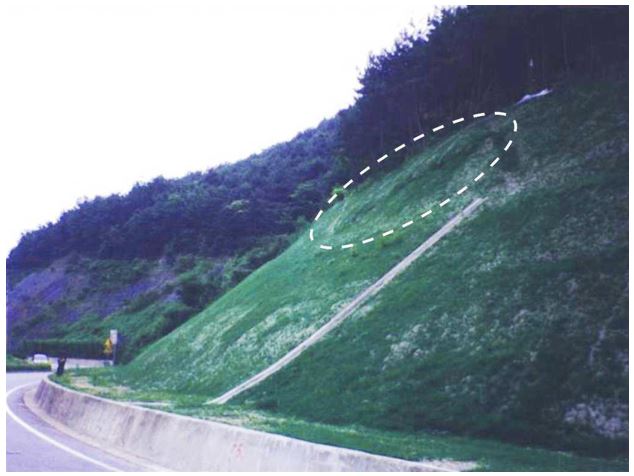

شیب پایدار خاک چیست؟

شیب پایدار به شیبی گفته می‌شود که تحت اثر وزن خود، سربارهای موجود و شرایط محیطی بدون وقوع لغزش یا گسیختگی پایدار باقی بماند. زاویه این شیب که معمولاً با β نمایش داده می‌شود، تابع مشخصات مقاومتی خاک و شرایط هندسی پروژه است.

برخلاف تصور رایج، زاویه شیب پایدار صرفاً به زاویه اصطکاک داخلی خاک وابسته نیست و عواملی نظیر چسبندگی خاک، ارتفاع شیب، سطح آب زیرزمینی، بارهای سربار و شرایط زهکشی نیز در تعیین آن نقش تعیین‌کننده دارند.

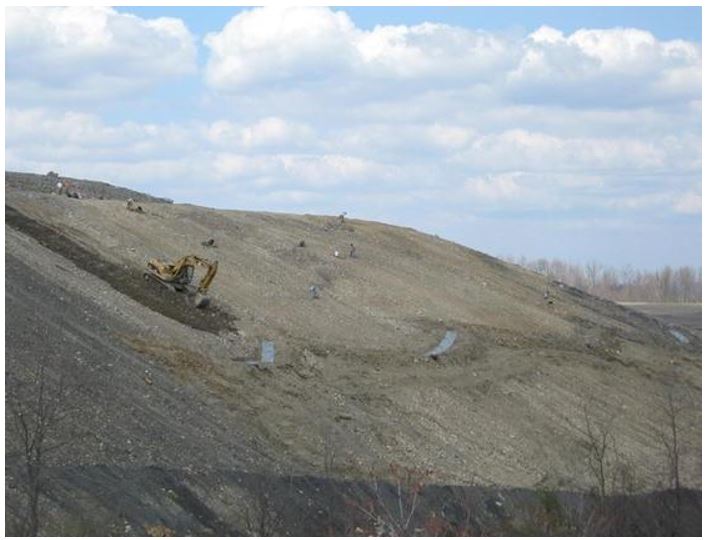

مزایای استفاده از خاکبرداری شیبدار

در صورت فراهم بودن شرایط اجرایی، استفاده از شیب پایدار می‌تواند مزایای متعددی داشته باشد:

• کاهش هزینه اجرای سازه نگهبان
• افزایش سرعت عملیات خاکبرداری
• حذف یا کاهش نیاز به مهاربندی‌های موقت
• سهولت اجرای عملیات در گودهای وسیع
• کاهش حجم مصالح و تجهیزات مورد نیاز

به همین دلیل در پروژه‌های عمرانی بزرگ، راهسازی، مخازن، محوطه‌سازی و برخی گودهای ساختمانی، همواره امکان استفاده از شیب پایدار به عنوان اولین گزینه مورد بررسی قرار می‌گیرد.

شرایط لازم برای اجرای گودبرداری با شیب پایدار

امکان استفاده از این روش به عوامل متعددی وابسته است که مهم‌ترین آن‌ها عبارت‌اند از:

• وجود فضای کافی

مهم‌ترین محدودیت این روش، نیاز به فضای افقی برای ایجاد شیب است. در مناطق متراکم شهری معمولاً به دلیل محدودیت مرزهای ملکی امکان اجرای شیب وجود ندارد.

• شرایط آب زیرزمینی

وجود جریان آب در بدنه شیب یا بالا بودن سطح آب زیرزمینی می‌تواند مقاومت برشی خاک را کاهش داده و پایداری شیب را به شدت تحت تأثیر قرار دهد.

• نوع و مشخصات خاک

مشخصات مقاومتی خاک شامل چسبندگی (c) و زاویه اصطکاک داخلی (φ) از مهم‌ترین پارامترهای تعیین‌کننده پایداری شیب هستند.

• ارتفاع گود

با افزایش عمق گود، احتمال وقوع لغزش افزایش یافته و معمولاً لازم است زاویه شیب کاهش یابد یا از روش‌های کمکی پایدارسازی استفاده شود. به همین دلیل شیبی که در ارتفاع 2 متر پایدار است ممکن است در ارتفاع 10 متر ناپایدار باشد.

• بارگذاری‌های مجاور

وجود ساختمان‌های مجاور، دپوی مصالح، ماشین‌آلات سنگین یا مسیرهای تردد در نزدیکی لبه گود باعث افزایش نیروهای محرک لغزش می‌شود.

پارامترهای مؤثر بر پایداری شیب

پایداری شیب تابعی از پارامترهای زیر است:

• چسبندگی خاک (c)
• زاویه اصطکاک داخلی (φ)
• وزن مخصوص خاک (γ)
• ارتفاع شیب (H)
• فشار آب منفذی (u)
• سربار سطحی (q)

در واقع زاویه مجاز شیب را می‌توان به صورت زیر تابعی از این پارامترها دانست:

β = f (c, φ, γ, H, u, q)

بنابراین دو خاک با زاویه اصطکاک یکسان نیز ممکن است به دلیل تفاوت در ارتفاع گود یا شرایط آب زیرزمینی به شیب‌های مجاز متفاوتی نیاز داشته باشند.

ارتفاع بحرانی شیب

یکی از مفاهیم مهم در طراحی شیب‌های خاکی، ارتفاع بحرانی است. ارتفاع بحرانی به بیشترین ارتفاعی گفته می‌شود که یک شیب می‌تواند بدون وقوع گسیختگی پایدار بماند.

برای حالت ساده دیواره قائم در خاک چسبنده، طبق رابطه کلاسیک ترزاقی و پک، حداکثر ارتفاع پایدار گودبرداری قائم به صورت زیر است:

که در آن C چسبندگی خاک (کیلوگرم بر سانتی‌متر مربع)، γ وزن مخصوص خاک (کیلوگرم بر سانتی‌متر مکعب)، k_a ضریب رانش محرک خاک،  ضریب اطمینان و q سربار گسترده بالای دیواره (کیلوگرم بر سانتی‌متر مربع) می‌باشند.

اما به صورت کلی برای سطح شیبدار، می‌توان از رابطه زیر به منظور تعیین شیب پایدار استفاده نمود:

که در آن β زاویه شیب پایدار (درجه)، می‌باشد. همچنین به منظور اعمال ضریب اطمینان از مقادیر کاهش یافته چسبندگی (کیلوگرم بر سانتی‌متر مربع) و زاویه اصطکاک داخلی خاک (درجه) استفاده می‌شود که این مقادیر توسط روابط زیر محاسبه می‌شود:

افزایش چسبندگی و زاویه اصطکاک داخلی موجب افزایش ظرفیت پایداری شیب خواهد شد.

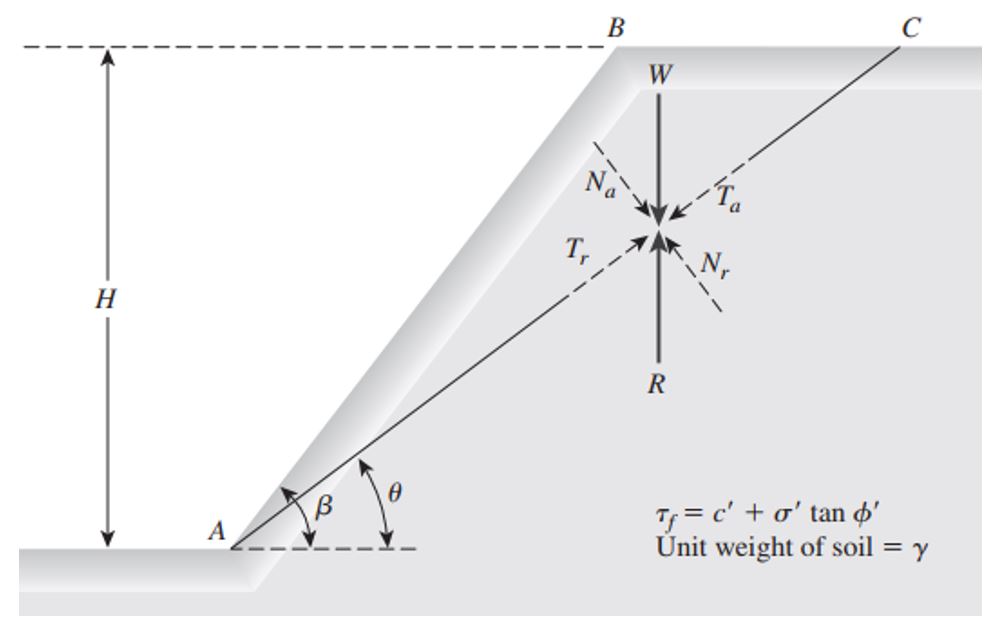

تحلیل شیب محدود – روش کالمن

نقش ضریب اطمینان در طراحی شیب

در طراحی ژئوتکنیکی صرفاً تأمین تعادل حدی کافی نیست و باید ضریب اطمینان مناسبی نیز در نظر گرفته شود. در بسیاری از روش‌های طراحی، ضریب اطمینان بر روی پارامترهای مقاومتی اعمال می‌شود. هنگامی که ضریب اطمینان (F_s) برابر 1 باشد، شیب در آستانه گسیختگی قرار دارد و هرگونه کاهش مقاومت یا افزایش بارگذاری می‌تواند منجر به ناپایداری شود. ازاین‌رو، داس مقدار 1.5 را به عنوان یک ضریب اطمینان قابل قبول برای طراحی شیب‌های پایدار پیشنهاد می‌کند.

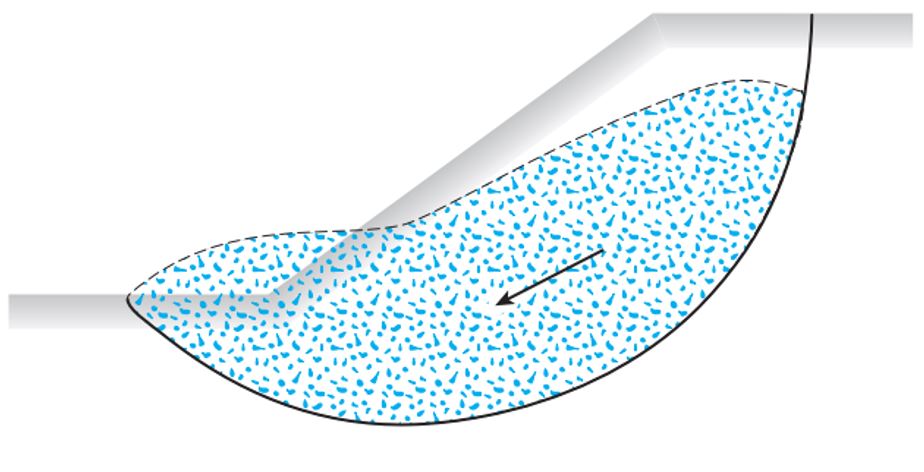

لغزش شیروانی

مثال محاسباتی

فرض شود مشخصات خاک به شرح زیر باشد:

• زاویه اصطکاک داخلی: φ = 30°
• چسبندگی: c = 0.04 kg/cm²
• وزن مخصوص: γ = 0.0019 kg/cm³
• ضریب اطمینان: F_s = 1.5

ابتدا پارامترهای طراحی محاسبه می‌شوند:

در صورتی که زاویه شیب حدود 30 درجه در نظر گرفته شود، ارتفاع بحرانی حاصل در حدود 2 متر خواهد بود.

این مثال نشان می‌دهد که حتی در خاکی با زاویه اصطکاک 30 درجه نیز امکان اجرای شیب‌های بلند بدون بررسی پایداری وجود ندارد و برای ارتفاع‌های بیشتر باید زاویه شیب کاهش یافته یا از روش‌های مکمل پایدارسازی استفاده شود.

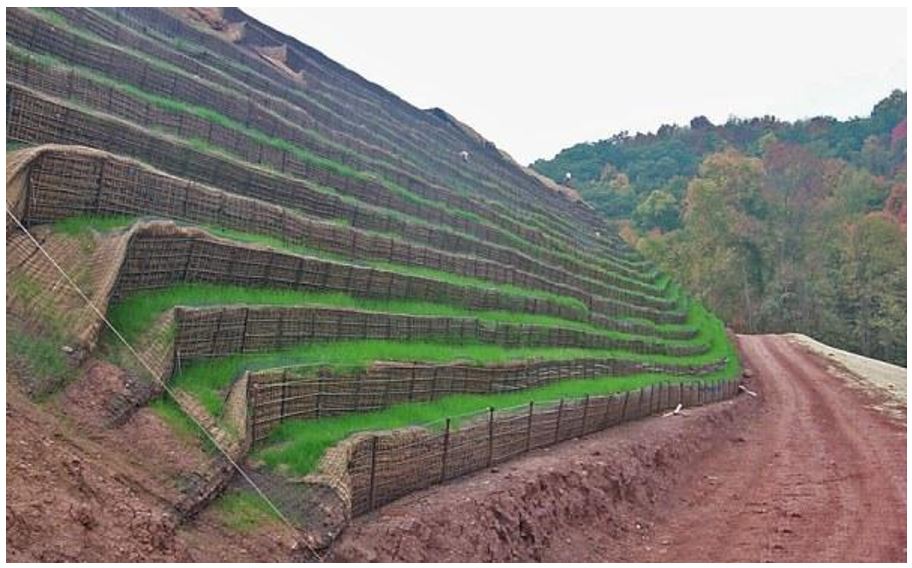

خاکبرداری پلکانی  (Benching)

در بسیاری از پروژه‌ها فضای کافی برای اجرای یک شیب یکنواخت وجود ندارد. در چنین شرایطی از روش خاکبرداری پلکانی استفاده می‌شود.

در این روش، شیب کلی به چند پله تقسیم می‌شود تا ارتفاع آزاد هر بخش کاهش یابد و پایداری افزایش پیدا کند. علاوه بر این، پله‌ها امکان کنترل بهتر رواناب‌های سطحی و کاهش فرسایش شیب را فراهم می‌کنند. عملکرد شیب پلکانی از دیدگاه پایداری مشابه کاهش زاویه کلی شیب بوده و در گودهای نسبتاً عمیق می‌تواند گزینه‌ای مناسب برای افزایش ضریب اطمینان باشد.

نکات اجرایی مهم

در اجرای شیب‌های خاکی باید به موارد زیر توجه ویژه داشت:

• جلوگیری از ورود آب‌های سطحی به بدنه شیب
• کنترل آب زیرزمینی و زهکشی مناسب
• جلوگیری از دپوی مصالح در نزدیکی لبه گود
• محافظت از شیب در برابر بارندگی و هوازدگی
• بازدید دوره‌ای شیب در طول عملیات اجرایی

در خاک‌های رسی، استفاده از پوشش‌های موقت نظیر ورق پلی‌اتیلن یا شاتکریت ضعیف می‌تواند از کاهش مقاومت ناشی از نفوذ آب جلوگیری کند.

جمع‌بندی

خاکبرداری شیبدار یکی از اقتصادی‌ترین روش‌های پایدارسازی گود است که در صورت وجود فضای کافی و شرایط مناسب زمین می‌تواند جایگزین مناسبی برای سازه‌های نگهبان باشد. با این حال تعیین زاویه مجاز شیب صرفاً بر اساس تجربه یا زاویه اصطکاک داخلی خاک امکان‌پذیر نیست و باید بر پایه مطالعات ژئوتکنیکی، تحلیل پایداری و تأمین ضریب اطمینان مناسب انجام شود.

در پروژه‌های عمیق یا در شرایطی که محدودیت فضا وجود دارد، استفاده از شیب پلکانی یا سیستم‌های سازه نگهبان همچنان اجتناب‌ناپذیر خواهد بود. از این رو انجام مطالعات ژئوتکنیکی دقیق و تحلیل‌های مهندسی، پیش‌نیاز انتخاب روش مناسب پایدارسازی گود محسوب می‌شود.

منابع

1. Terzaghi, K., Peck, R.B., and Mesri, G., Soil Mechanics in Engineering Practice.
2. Das, B.M., Principles of Geotechnical Engineering.
3. Duncan, J.M., and Wright, S.G., Soil Strength and Slope Stability.
4. Abramson, L.W., Slope Stability and Stabilization Methods.
5. FHWA NHI-06-123, Geotechnical Engineering Circular No. 5.
6. Eurocode 7 – Geotechnical Design.
7. مبحث هفتم مقررات ملی ساختمان ایران.
