تنش موثر چیست؟ (Effective Stress)

اصل تنش موثر در مهندسی خاک یکی از نظریه های مهمی است که کارل ترزاقی در سال 1936 مطرح کرد. ویژگی های بیشتر و تعیین تنش موثر در خاک در زیر به اختصار توضیح داده شده است.
تنش کل (σ) برابر با حاصل جمع تنش موثر و فشار منفذی است و در واقع میﺗﻮان آن را ﺑﻪ دو ﻗﺴﻤﺖ زﻳﺮ ﺗﻘﺴﻴﻢ ﻧﻤﻮد:‏

‏1. قسمتی ﻛﻪ ﺗﻮﺳﻂ آب ﻣﻮﺟﻮد در ﻓﻀﺎی ﺑﻴﻦ داﻧﻪ ﻫﺎ ﺣﻤﻞ میﺷﻮد. اﻳﻦ ﻗﺴﻤﺖ دارای ﺷﺪت ﻣﺴﺎوی در ﺗﻤﺎم اﻣﺘﺪاد ‫ﻫﺎﺳﺖ.‏

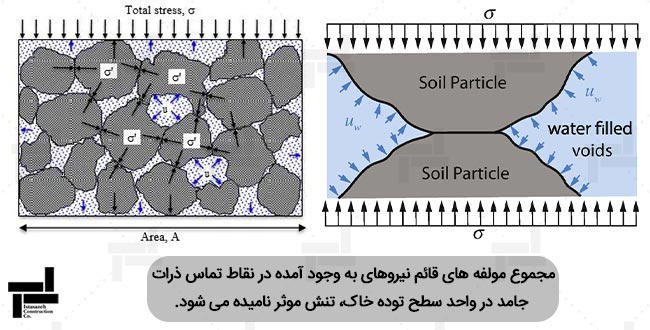

‏2.  ﺑﺎﻗﻴﻤﺎﻧﺪه ﺗﻨﺶ ﻛﻞ ﺗﻮﺳﻂ ﻗﺴﻤﺖ ﺟﺎﻣﺪ ﺧﺎک در ﻧﻘﺎط ﺗﻤﺎس داﻧﻪ ﻫﺎ ﺣﻤﻞ می ﺷﻮد. ﻣﺠﻤﻮع ﻣﻮﻟﻔﻪ ﻫﺎی ﻗﺎﺋﻢ ﻧﻴﺮوﻫﺎی به وﺟﻮد آﻣﺪه در ﻧﻘﺎط ﺗﻤﺎس ذرات ‏ﺟﺎﻣﺪ در واﺣﺪ ﺳﻄﺢ ﺗﻮده ﺧﺎک، ﺗﻨﺶ ﻣﻮﺛﺮ ﻧﺎﻣﻴﺪه می ﺷﻮد. ﺗﻨﺶ ﻣﻮﺛﺮ را ‫می ﺗﻮان از ﺣﺎصل ضرب وزن ﻣﺨﺼﻮص ﻏﻮﻃﻪ ور ﺧﺎک در ارﺗﻔﺎع ﺳﺘﻮن ﺧﺎک ‏ﺗﻌﻴﻴﻦ ﻛﺮد.‏

𝜎′ = 𝛾′𝑧

بیشتر بخوانید: تخریب ساختمان

کارل فون ترزاقی (Karl von Terzaghi)، یکی از مشهورترین مهندسین عمران و ژئوتکنیک جهان که به پدر مکانیک خاک نیز معروف است، اولین رابطه محاسبه تنش موثر را در سال 1925 ارائه کرد. واژه موثر برای ترزاقی، به معنای تنشی بود که بر روی حرکت خاک یا ایجاد جابجایی ها تأثیر داشت. این تعریف، تنش میانگین اعمال شده به اسکلت خاک را نشان می‌دهد.

طبق رابطه ترزاقی تنش کل وارد شده برابر با حاصل جمع تنش موثر و فشار منفذی است:

σ = σ′ + u

در مثال های ساده می توان فشار منفذی را از حاصل ضرب وزن مخصوص آب در ارتفاع سطح آب زیرزمینی و تنش کل را از حاصل ضرب ارتفاع خاک در وزن مخصوص آن به دست آورد.

σ = H_soil ^𝛾_soil

u = H_w 𝛾_w

همانند مفهوم تنش، این رابطه نیز ساختاری برای تجسم نیروهای اعمال شده بر یک توده خاک، مخصوصاً برای الگو‌های ساده تحلیل پایداری شیب به همراه یک سطح لغزش ارائه می‌کند. در این الگو‌ها، دانستن وزن خاک بالای سطح لغزش (به همراه آب) و فشار آب منفذی درون سطح (با فرض اعمال فشار به صورت یک لایه محصورشده) اهمیت بالایی دارد. با این وجود، رابطه تنش موثر هنگام در نظر گرفتن رفتار واقعی ذرات خاک در شرایط مختلف پیچیده‌ تر می شود زیرا هیچ یک از متغیر های این رابطه مستقل نیستند.

در شرایط وجود فشار آب منفذی غیر هیدرو استاتیک، مفهوم تنش موثر بسیار جالب‌تر می‌شود. هنگام وجود گرادیان فشار منفذی، آب زیرزمینی بر اساس معادله نفوذپذیری یا همان «قانون دارسی» (Darcy’s Law) جریان می‌یابد. اگر آب تزریق شود، نیروی تراوش برای جداسازی کره ها عمل می کند و تنش موثر را کاهش می دهد. بنابراین، توده خاک ضعیف تر می شود. اگر آب خارج شود، کره ها به هم چسبیده و تنش موثر افزایش می یابد.

وجود آب منفذی غیر هیدرو استاتیکی می تواند دو پدیده را به وجود آورد:

• شن روان (Quicksand):  در این حالت شیب آب زیرزمینی و نیروی تراوش بر خلاف گرانش عمل می کنند.
• اثر قلعه ماسه‌ای (Sandcastle Effect): در این وضعیت، زهکشی آب و اثر مویینگی باعث تقویت شن می‌شوند.

اهمیت اصل تنش موثر

در مسائل ژئوتکنیکی، تعریف تنش موثر بسیار مهم است. تنش اعمال شده به خاک نمی تواند مانند فولاد یا بتن کرنش های آنی ایجاد کند.

هنگامی که یک بار خارجی به یک خاک اشباع شده اعمال می شود، فشار منفذی ایجاد می شود که سپس تخلیه شده و با یک تأخیر زمانی خاص به فشار بین دانه ای یا موثر تبدیل می شود. مقدار این تاخیر زمانی با توجه به نوع خاک تعیین می شود. مسائل مربوط به فشار منافذ در خاک‌ های رسی بسیار شدیدتر از خاک‌ های شنی است.

بارگذاری و ارتعاش می تواند باعث ایجاد فشار منفذی در خاک های شنی و در نتیجه مشکلات روانگرایی شود.

تنش موثر بر استحکام برشی و تغییرات حجمی خاک تأثیر می گذارد. بارهای وارد شده به توده های خاک توسط دانه های جامد یا آب موجود در منافذ و در مواقعی توسط هر دو حمل می شود. با افزایش بارگذاری بر توده خاک فشار وارد بر ذرات آب بین دانه های خاک بیشتر شده و تحت اثر این فشار، از خاک خارج می شوند و بار بیشتری به ذرات وارد می شود. اگر تنش کل و فشار منفذی به همان میزان افزایش یابد (Δσ = Δu) در حجم تغییری حاصل نخواهد شد. از سوی دیگر، افزایش تنش موثر، به ذرات خاک اجازه می دهد تا متراکم تر شوند. در نتیجه، تنش های کارآمد باید در ارزیابی های پایداری و محاسبات نشست استفاده شوند. خرابی زمین معمولاً تدریجی است و ماه ها یا حتی سال ها طول می کشد تا رخ دهد. فشار منفذی ممکن است نقش مهمی در چنین شرایطی نداشته باشد. از طرف دیگر بارگذاری پایه بر روی یک خاک رس نرم باعث افزایش فشار منفذی و زهکشی کم می شود.

دایره موهر کلمب برای تنش کل و موثر

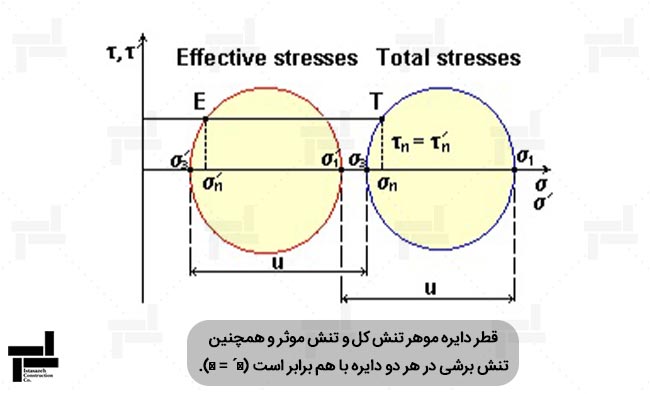

دایره آبی رنگ نشان داده تنش کل و دایره قرمز رنگ تنش موثر را به ما نشان می دهد. همان طور که می بینید قطر دو دایره و تنش برشی در هر دو دایره با هم برابر است (𝜏´ = 𝜏). و دایره تنش کل به اندازه فشار منفذی (u) به سمت چپ کشیده شده است.

تاثیر تنش موثر بر مقاومت برشی

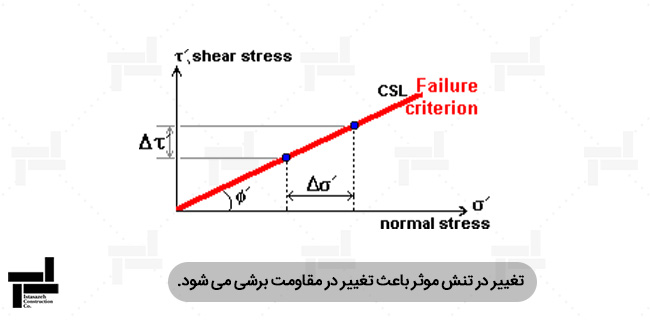

مقاومت برشی بحرانی خاک متناسب با تنش موثر است. بنابراین، تغییر در تنش موثر باعث تغییر در مقاومت برشی می شود. بنابراین، اگر فشار منفذی در خاک افزایش یابد، تنش‌های موثر به میزان ′Δ𝜎 کاهش می‌یابد و مقاومت بحرانی خاک به میزان Δ𝜏 کاهش می‌یابد که گاهی منجر به شکست می‌شود.

یک قلعه شنی کنار دریا در حالی که مرطوب است دست نخورده باقی می ماند، زیرا فشار منفذی منفی است. با خشک شدن، این مکش فشار منفذی از بین می رود و فرو می ریزد. توجه: گاهی اوقات یک قلعه شنی دست نخورده باقی می‌ماند، حتی زمانی که تقریباً خشک شود، زیرا نمک ته‌ نشین شده به عنوان آب دریا کمی تبخیر می‌شود و دانه ها را به هم متصل می‌کند.

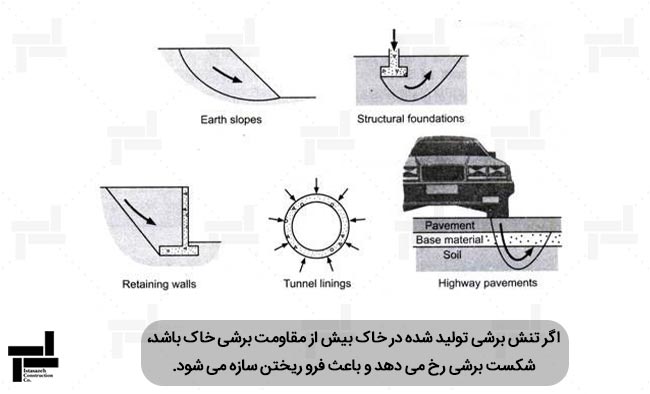

بسیاری از مسائل مهندسی ژئوتکنیک مستلزم ارزیابی مقاومت برشی هستند. از جمله:

الف) پایه های سازه:

بار از یک سازه از طریق پی به زمین منتقل می شود. این باعث ایجاد تنش برشی و تنش فشاری می شود. اگر تنش برشی تولید شده بیشتر از مقاومت برشی خاک باشد، شکست برشی رخ می دهد که باعث فرو ریختن سازه می شود.

ب) شیب های زمین:

در زمین های شیبدار، نیروی جاذبه باعث ایجاد تنش های برشی در خاک می شود. اگر این تنش ها از مقاومت برشی فراتر رود، ریزش رخ می دهد.

ج) روسازی بزرگراه:

بارهای چرخ وسایل نقلیه از طریق روسازی به زمین منتقل می شود. این بارها تنش برشی ایجاد می کنند که باعث شکست برشی می شود.

تأثیر تغییر تنش موثر در تغییر حجم

بلافاصله پس از ساخت پی بر روی یک خاک خوب، فشار منفذی افزایش می یابد، اما بلافاصله با زهکشی شروع به کاهش می کند. سرعت تغییر تنش موثر تحت بارگذاری شالوده، پس از احداث، با نرخ تغییر فشار منفذی برابر خواهد بود و این تحت تاثیر نفوذپذیری خاک است. با تغییر حجم (و در نتیجه ضخامت) لایه های خاک، نشست رخ می دهد. بنابراین، نشست در خاک های درشت دانه با نفوذپذیری بالا به سرعت و در خاک های ریزدانه با نفوذپذیری کم به آرامی رخ می دهد.

نشست خاک

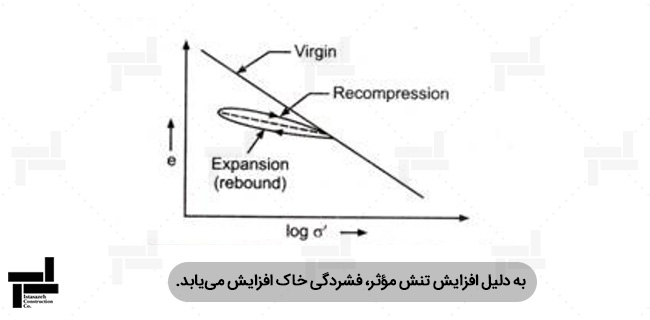

پدیده کاهش تدریجی حجم خاک در اثر خروج آب از منافذ خاک را تحکیم یا فشرده سازی یا نشست خاک می گویند. شکل زیر منحنی فشرده سازی خاک رس را نشان می دهد. این منحنی بین تنش موثر σ و نسبت تخلخل است. از نمودار مشخص است که وقتی σ افزایش می‌یابد e کاهش می‌یابد، یعنی به دلیل افزایش تنش مؤثر، فشردگی خاک افزایش می‌یابد.

S = m_V H Δσ

Δσ: تغییر تنش موثر

H: ضخامت لایه خاک

m_V: ضریب تراکم پذیری

ار رابطه بالا مشخص می شود که تنش موثر با نشست رابطه مستقیم دارد.

نتیجه:

• اصل تنش موثر یکی از مهمترین اصول مکانیک خاک است.

• تغییر شکل در خاک تابع تنش های موثر است نه تنش کل.

• اصل تنش های مؤثر فقط در مورد تنش های قائم صدق می کند و نه در مورد تنش های برشی.

• فشار آب منفذی نمی تواند تنش های برشی را حفظ کند و بنابراین جامدات خاک باید در برابر نیروهای برشی مقاومت کنند. بنابراین 𝜏′ = 𝜏 که در آن 𝜏 تنش برشی کل و ′𝜏 تنش برشی موثر است.
