تراکم ارتعاشی خاک (Vibro Stone Column)

تراکم ارتعاشی یکی از روش های رایج در بهسازی خاک ها می باشد. در این روش یک میله مرتعش کننده وارد زمین شده و با ایجاد ارتعاش در راستای افقی باعث بازچینش دانه های خاک می شود. بدین طریق دانه های خاک نسبت به قبل حالت متراکم تری را به خود می گیرد. البته بازچینش زمانی رخ می دهد که اصطکاک بین ذرات خاک از نیروی ارتعاشی تراکم کمتر باشد. در خاک های دانه ای اشباع، ارتعاش معمولاً با افزایش فشار آب حفره ای همراه می شود که به تبع تنش موثر و نیروی تماسی بین ذرات خاک کاهش یافته و مقاومت برشی خاک کاهش می یابد. کاهش مقاومت برشی باعث می شود تا آزادی عمل دانه های خاک برای تغییر چیدمان بیشتر شود. بنابراین امر تراکم راحت تر انجام می شود. علاوه بر این در در درصد رطوبت بهینه، خاک های دانه ای بهتر متراکم می شوند. به همین دلیل در خاک های دانه ای خشک پیش از تراکم، خاک با مقدار مشخصی از آب مخلوط می شود.

تراکم ارتعاشی در سال 1936 برای اولین بار جهت تراکم خاک های دانه ای استفاده شد. مزایای این روش سبب شده است تا استفاده از آن روز به روز در نقاط مختلف دنیا رواج پیدا کند. در این روش در اغلب اوقات از آب یا هوا برای تسریع نفوذ میله در خاک استفاده می شود. این روش گاهی اوقات با نام ارتعاش شناوری یا جایگزینی ارتعاشی در متون مختلف علمی دیده می شود.

با وجود شباهت میان روش تراکم ارتعاشی و روش های تثبیت خاک با ستون سنگی و اختلاط عمیق، اما تفاوت های زیر میان این روش ها وجود دارد:

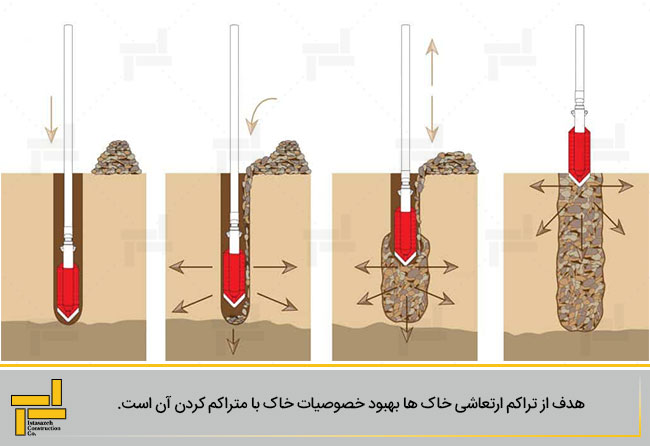

• هدف از تراکم ارتعاشی خاک ها بهبود خصوصیات خاک با متراکم کردن آن است. در حالی که در بهسازی به روش ستون سنگی و اختلاط عمیق هدف تثبیت خاک با اضافه کردن مصالح با خصوصیات مهندسی بهتر، به خاک است.
• گستره خاک های مناسب برای این روش ها متفاوت است. روش تراکم ارتعاشی بیشتر در خاک های دانه ای استفاده می شود ولی روش های اختلاط عمیق محدوده وسیعی از خاک های ریزدانه و دانه ای را پوشش می دهد.

اصول طراحی ستون‌های سنگی (Vibro Stone Columns) در بهسازی خاک

اصول طراحی ستون‌های سنگی (Vibro Stone Columns) در بهسازی خاک شامل مراحل مختلفی است که باید با دقت انجام شوند تا بهترین عملکرد از نظر ظرفیت باربری و کاهش نشست فراهم شود. مهم‌ترین اصول طراحی عبارتند از:
بررسی نوع خاک: نوع و خصوصیات خاکی که باید بهسازی شود باید به طور دقیق مشخص گردد.
انتخاب فاصله و چیدمان ستون‌ها: فاصله و الگوی قرارگیری ستون‌ها باید بر اساس بار وارده و خصوصیات خاک تعیین شود.
قطر و عمق ستون: بر اساس بار سازه و نوع خاک، قطر و عمق ستون‌های سنگی محاسبه می‌شود.
مواد و مصالح سنگی: کیفیت مواد مورد استفاده برای پر کردن ستون‌ها (معمولاً شن و سنگ) باید مناسب و با مشخصات مکانیکی قابل قبول باشد.
ظرفیت باربری: محاسبه ظرفیت باربری ستون‌های سنگی و مجموعه خاک و ستون‌ها باید انجام گیرد تا بتوان به پایداری و کارایی مورد نظر دست یافت.
روش نصب: فرآیند ارتعاش و نصب ستون‌ها باید با استفاده از تجهیزات مناسب و به طور دقیق انجام شود تا ستون‌ها در خاک به خوبی تثبیت شوند.
در طراحی ستون‌های سنگی، تاکید زیادی بر انجام آزمایش‌های میدانی و ارزیابی دقیق خاک قبل از شروع عملیات وجود دارد تا طراحی بهینه و اجرای مناسب تضمین گردد. انتخاب صحیح پارامترهای طراحی و کنترل کیفیت اجرای ستون‌ها، از مهم‌ترین عوامل موثر در موفقیت این روش بهسازی خاک است.

دامنه کاربرد تراکم ارتعاشی

تراکم ارتعاشی غالباً برای تراکم عمیق خاک های غیرچسبنده با درصد ریزدانه حداکثر 20% استفاده می شود. البته اگر این مقدار کمتر از 10% باشد جواب های بهتری را می توان از این روش گرفت. کاهش درصد ریزدانه در افزایش عدد SPT نیز بسیار حائز اهمیت است.

یکی از عواملی که بازدهی تراکم ارتعاشی را تحت تاثیر قرار می دهد نفوذپذیری خاک ها است. در نفوذپذیری های خیلی کم (کمتر از (5-)^10)، بازدهی تراکم افزایش می یابد. این درحالی است که در نفوذپذیری های خیلی زیاد (بیش از (2-)^10)، نفوذ مرتعش کننده توام با افزایش نفوذپذیری بسیار سخت تر می شود.

مزایا و محدودیت ها

تراکم ارتعاشی سریع، یکی از روش های بهسازی شناخته شده در سراسر جهان است که به دلیل سادگی اجرا و اقتصادی بودن مورد توجه قرار گرفته است. یکی از مزیت های این روش این است که بدون توجه به موقعیت سطح آب زیرزمینی ( بالا یا پایین بودن آن) می توان از تراکم ارتعاشی برای تراکم خاک استفاده کرد. با این وجود همان طور که در بند قبلی ذکر شد، این روش غالباً به خاک های غیرچسبنده با درصد ریزدانه کم محدود می شود. یکی از اصلی ترین محدودیت های این روش امکان فرونشست زمین طی عملیات نصب و ارتعاش است.

تجهیزات استفاده شده در اجرای تراکم ارتعاشی

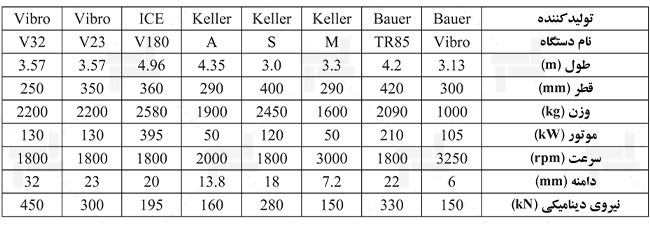

تجهیزات مورد نیاز جهت بهسازی خاک به روش تراکم ارتعاشی معمولا شامل جرثقیل، مرتعش کننده هیدرولیکی یا الکتریکی، میله و پمپ آب یا کمپرسور هوا می باشد. در جدول زیر مشخصات مرتعش کننده های مختلف نشان داده شده است.

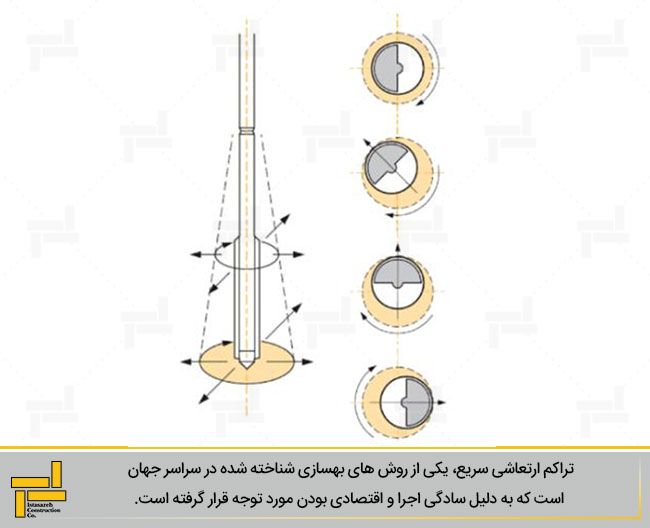

عضو اصلی مرتعش کننده یک وزنه با چرخش گریز از مرکز الکتریکی است که موجب ارتعاش افقی مرتعش کننده می شود. لوله پوشش مرتعش کننده با مرتعش کننده و سایر لوله ها به یکدیگر وصل می شود و با توجه به عمق بهسازی توسط یک جرثقیل به حالت معلق درآمده و یا بر روی یک دکل حفاری نصب می شود. زمانی که مرتعش کننده آزادانه و بدون محدودیت جانبی آویزان است، پهنا و عرض ارتعاش (جمع دو دامنه) بین 10 الی 50 میلیمتر است. انرژی موتور از طریق لوله های گسترش انتقال پیدا می کنند و انرژی ارتعاشی از غلاف یک مرتعش کننده به خاک اطراف انتقال می یابد. تاثیر این انرژی بر خاک اطراف مستقل از عمق عملکرد مرتعش کننده است. میراگر موجود بین لوله های گسترش و مرتعش کننده از انتقال انرژی مرتعش کننده به لوله گسترش جلوگیری می کند. لوله های انتقال آب و هوا (به صورت اختیاری) نیز در لوله های گسترش جاساز می شوند. لوله ها ظرفیت انتقال خود را از نوک مرتعش کننده و یا از نقاط مخصوص در لوله های گسترش آزاد کرده و به نفوذ مرتعش کننده در زمین کمک می کنند. نحوه فرآیند تراکم ارتعاشی در تصویری در ادامه نشان داده شده است.

مراحل اجرای تراکم ارتعاشی

همان طور که تا به اینجا متوجه شده اید در روش تراکم ارتعاشی مرتعش کننده به طور معمول برای نفوذ در خاک های دانه ای و متراکم کردن آنها استفاده می گردد. در ادامه مراحل اجرایی تراکم ارتعاشی به صورت موردی شرح داده شده است.

• پس از قرار دادن میله دستگاه در موقعیت مد نظر، آب و برق روشن شده و فشار آب و ولتاژ کنترل می شود تا از فعال بودن ابزار اطمینان حاصل شود.
• میله دستگاه با سرعت 0.3 تا 0.5 متر بر دقیقه در داخل خاک نفوذ می کند. سرعت نفوذ به صورت الکتریکی کنترل می شود.
• وقتی که میله به عمق مورد نظر رسید فشار آب کاهش داده می شود تا از دستخوردگی بیش از حد خاک تا حد امکان جلوگیری شود.
• در مرحله بعد در آن عمق، دستگاه به مدت 30 ثانیه ارتعاش ایجاد می کند. البته زمان ارتعاش مشخصی در هر عمق برای چگالش خاک در مقدار مورد انتظار لازم است.
• در این مرحله میله دستگاه با سرعت 0.3 تا 0.5 متر بر دقیقه از داخل خاک خارج می شود. اگر نیاز به تراکم مجدد باشد این مراحل تکرار می شود.
• در پایان پس از اتمام عملیات در یک محل، آب و برق دستگاه قطع شده و دستگاه به موقعیت بعدی منتقل می شود.

1. نکته ای که بسیار مهم است سرعت نفوذ و خروج میله مرتعش می باشد. چرا که باید این فرآیند در فرکانس بالایی صورت گیرد تا مقاومت بدنه میله حداقل شود. با توجه به این موضوع، فرکانس پیشنهادی بیش از 30 هرتز است. دلیل این که فرکانس بالا گزینه مناسب تری است، این است که در فرکانس بالا، ارتعاش زمین کم بوده و انرژی کمتری به خاک اطراف منتقل می شود که این امر سبب تسهیل ورود و خروج میله می شود.
2. طی تراکم، فرکانس مناسب، نزدیک به تشدید توده خاک است تا انرژی بیشتری به خاک اطراف انتقال یابد تا تراکم موثرتر شود. فرکانس تشدید رایج خاک نزدیک به 15 تا 20 هرتز است.
3. مدت زمان تراکم مشخصه بسیار مهمی است که وابسته به مشخصات اولیه و مد نظر خاک، قدرت اسب بخار (HP) ابزار، کارایی و انرژی انتقالی از میله دستگاه به خاک اطراف است؛ که اغلب با حداکثر شدت جریان برق از آزمایش تراکم ارتعاشی یا تجربه گذشته کنترل می شود.

سخن پایانی
روش تراکم ارتعاشی با ستون‌های سنگی (Vibro Stone Columns) یک راهکار موثر برای بهسازی خاک‌های سست و دانه‌ای است که با بهبود ظرفیت باربری و کاهش نشست سازه، امکان ساخت سازه‌های پایدار را فراهم می‌کند. انتخاب صحیح پارامترهای طراحی، استفاده از مواد مناسب و اجرای دقیق ستون‌ها از عوامل کلیدی در موفقیت این روش بهسازی خاک می‌باشد. این روش نه تنها به کاهش مشکلات نشست و ناپایداری کمک می‌کند بلکه با هزینه و زمان مناسب، کارایی بالایی برای پروژه‌های عمرانی به ارمغان می‌آورد.
